Λεπτομέρειες:
|
| Πρότυπο: | SE9 | Κράτημα της ροπής: | 30800 Nm |
|---|---|---|---|
| Ροπή κλίσης: | 45000 NM | Ροπή παραγωγής: | 4400 NM |
| Χρώμα: | όπως ζητείται | Στατικό αξονικό φορτίο: | kN 340 |
| Στατικό ριζικό φορτίο: | kN 130 | Τάση μηχανών: | 24V, 12V, 220V, 380V |
| Επισημαίνω: | Συγκεντρωμένο γυρίζοντας φέρον Drive ηλιοστάτων,Γυρίζοντας φέρουσα ζωγραφική Drive IP66,Συγκεντρωμένη γυρίζοντας κίνηση σκουληκιών ηλιοστάτων |
||

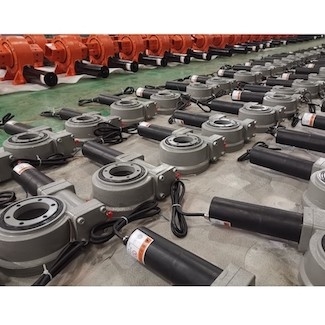

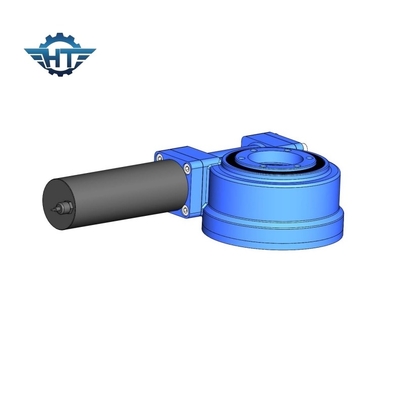

Ο ακολουθώντας ήλιος γυρίζει τη συμπεριφορά Drive με τη ζωγραφική IP66 για το συγκεντρωμένο ηλιόστατο
Το διπλό τύλιγμα γυρίζει το Drive
Η περιφερειακή γυρίζοντας κίνηση είναι μια παραδοσιακή και ώριμη τεχνολογία, αλλά η γυρίζοντας κίνηση είναι σχετικά νέα ως ενσωματωμένη δομή. Η βελτίωση του βαθμού ολοκλήρωσης όχι μόνο φέρνει πολλά πλεονεκτήματα στην εφαρμογή, αλλά και δημιουργεί πολλή ευκολία για την κατασκευή και τη χρήση. Η βελτίωση της ακρίβειας και της διάρκειας αυτής της δομής και περαιτέρω η επέκταση του τομέα χρήσης της είναι σημαντικοί στόχοι για το σχέδιο, την κατασκευή και τους χρήστες για να ερευνήσουν συνεχώς τη βελτίωση και την ανάπτυξη στην πράξη.
Οι προδιαγραφές και τα πρότυπα του γυρίζοντας ζευγαριού κίνησης είναι διαφορετικές, όπως SE/ZE/VE//ZSVE/ZSDE, etc.1», 3», 5», 7», 9», 12», 14», 17», 21», 25» και άλλες προδιαγραφές. Το «SE» στην πρότυπη ετικέτα αντιπροσωπεύει: η αγγλική σύντμηση να γυρίσει και εσωκλείει Q370571775.
Επειδή το τμήμα πυρήνων υιοθετεί τη γυρίζοντας συμπεριφορά, μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης συγχρόνως. Το γυρίζοντας ζευγάρι κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το διάστημα εγκαταστάσεων σε μεγαλύτερο βαθμό. Αυτό το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στα μηχανήματα κατασκευής και τους νέους ενεργειακούς τομείς όπως τα βαρέων καθηκόντων επίπεδης βάσης φορτηγά, οι γερανοί εμπορευματοκιβωτίων, οι φορτηγό-τοποθετημένοι γερανοί, τα εναέρια οχήματα εργασίας, τα συστήματα γεννητριών ηλιακής ενέργειας για τις περιπόλους ήλιων, κ.λπ.
Οι γυρίζοντας κινήσεις μπορούν να διαιρεθούν βασικά σε ενιαίες γυρίζοντας κινήσεις κίνησης σκουληκιών και διπλές κινήσεις κίνησης σκουληκιών γυρίζοντας.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Τομείς της εφαρμογής για να γυρίσει τα Drive
Το εργαλείο σκουληκιών και ο μηχανισμός σκουληκιών χρησιμοποιούνται συχνά στις περιπτώσεις όπου δύο άξονες είναι τρικλισμένοι, η αναλογία μετάδοσης είναι μεγάλη, η δύναμη μετάδοσης δεν είναι μεγάλη, ή διαλείπουσα εργασία.
Η γυρίζοντας κίνηση μπορεί να εφαρμοστεί στην κύρια μηχανή που κάνουν την κυκλική κίνηση, όπως η περιστροφική πλάκα γερανών, περιστρεφόμενα μηχανήματα, και άλλες μηχανές που εκτελούν την κυκλική εργασία. Μόλις τεθεί το προϊόν στην παραγωγή, μπορεί να χρησιμοποιηθεί ευρέως στον τομέα των μηχανημάτων κατασκευής που αντιπροσωπεύονται με τα εναέριους οχήματα εργασίας και τους γερανούς φορτηγών, καθώς επίσης και στον τομέα της νέας ενέργειας που αντιπροσωπεύονται από την ηλιακή φωτοβολταϊκή ηλεκτρική παραγωγή και την παραγωγή αιολικής ενέργειας, καθώς επίσης και άλλων τομέων της αυτοματοποίησης, της κατασκευής εργαλειομηχανών, των αεροδιαστημικών επικοινωνιών, κ.λπ. Μπορεί να ειπωθεί ότι, η δυνατότητα αγοράς αυτού του προϊόντος είναι τεράστια.
Κατάλογος εφαρμογής γυρίζοντας ζευγαριού κίνησης: διπλή γυρίζοντας κίνηση σκουληκιών για τα μηχανήματα κατασκευής, γυρίζοντας κίνηση του φορτηγό-τοποθετημένου γερανού, γυρίζοντας κίνηση του βαρέων καθηκόντων επίπεδης βάσης φορτηγού, γυρίζοντας κίνηση του εναέριου οχήματος εργασίας, γυρίζοντας κίνηση του αυτοκινήτου ραγών, γυρίζοντας κίνηση του φορτηγού αναρρόφησης λυμάτων, γυρίζοντας κίνηση του περιστροφικού νυχιού, γυρίζοντας κίνηση οχημάτων επιθεώρησης γεφυρών, γυρίζοντας κίνηση ανυψωτών ακτίνων σιδηροδρόμων της Κίνας, γυρίζοντας κίνηση παρεκκλίσεων αιολικής ενέργειας, ηλιακή γυρίζοντας κίνηση.
