Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | 9 ίντσα |
|---|---|---|---|
| Αναλογία εργαλείων: | 61:1 | Αποδοτικότητα: | 40% |
| Ακριβής: | ≤ 0,1 | ΜΗΧΑΝΗ: | Υδραυλική μηχανή |
| Χρώμα: | όπως ζητείται | Τύπος: | Ενιαίος ενιαίος άξονας σκουληκιών |
| Επισημαίνω: | SE9 γυρίζοντας φέρον Drive,Να γυρίσει το φέρον Drive 42CrMo,42CrMo γυρίζουν το κιβώτιο ταχυτήτων κίνησης |
||

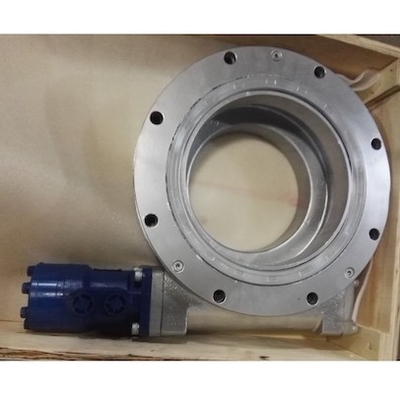

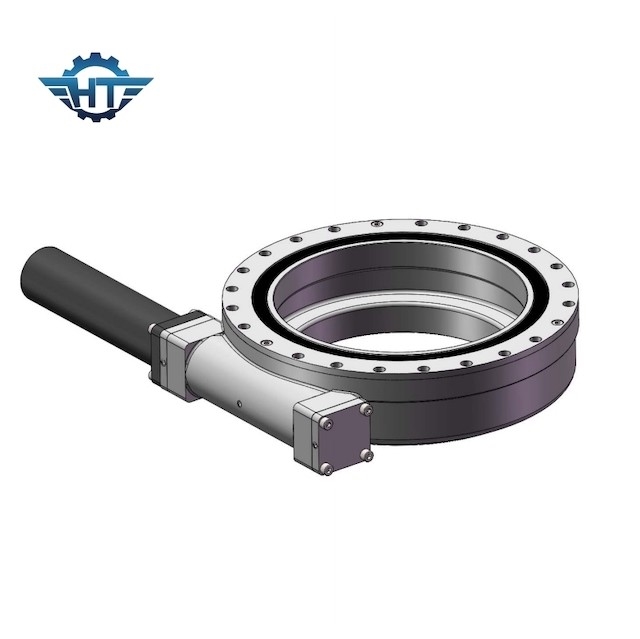

SE9 γυρίζοντας φέρον Drive με την υδραυλική μηχανή για το υπαίθριο φορτηγό πλατφορμών κατασκευής
Υδραυλικό γυρίζοντας Drive μηχανών
Οι γυρίζοντας φέρουσες κινήσεις τροφοδοτούνται με την τεχνολογία σκουληκιών κλεψυδρών για να δώσουν τη μέγιστη φορτίο-εκμετάλλευση ικανότητας επιβίωσης καθώς επίσης και την αυξανόμενες αποδοτικότητα και την ακρίβεια.
Υπάρχουν πολλές άλλες εφαρμογές δεδομένου ότι η γυρίζοντας φέρουσα κίνηση είναι τέλεια για τις εφαρμογές που απαιτούν και το φορτίο-κράτημα και την περιστροφική ροπή από το ίδιο κιβώτιο ταχυτήτων και κατάλληλη για την αργή περιστροφή με τις συνεχείς ή κυκλικές μετακινήσεις. Είναι κατάλληλο για τον ηλιακό ιχνηλάτη, πρότυπα όπως ο ενιαίος άξονας και ο διπλός άξονας, οι οποίοι μπορούν να εφαρμοστούν στο επίπεδο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα, το πλάγιο ή γαρμένο ενιαίο ακολουθώντας σύστημα και το διπλό ηλιακό ακολουθώντας σύστημα άξονα, και επίσης στις βιομηχανίες ως μηχανήματα εφαρμοσμένης μηχανικής, μηχανήματα και μεταλλουργία κατασκευής, αυτοματοποιημένος εξοπλισμός γραμμών συνελεύσεων, ηλιακή ενέργεια, φορτηγό πλατφορμών, εξοπλισμός προστασίας του περιβάλλοντος, παραγωγή αιολικής ενέργειας και μηχανήματα ρίψεων, καθώς επίσης και διάφοροι αργοί εξοπλισμοί μηχανημάτων.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Πλάγια uniaxial εφαρμογή
Ο άξονας περιστροφής του κεκλιμένου uniaxial ακολουθώντας υποστηρίγματος εγκαθίσταται σε μια γωνία κλίσης στο οριζόντιο επίπεδο, και περιστρέφεται γύρω από έναν μονοδιάστατο άξονα. Η κατεύθυνση του άξονα περιστροφής είναι βορρά-νότου κατεύθυνση, έτσι ώστε η ελαφρύς-λαμβάνοντας επιφάνεια της φωτοβολταϊκής ενότητας είναι όσο το δυνατόν πιό κάθετη στη συναφή γωνία του φωτός του ήλιου στη μονοδιάστατη κατεύθυνση.
Κάθετη εφαρμογή άξονα
Το πλήρες ακολουθώντας σύστημα «ύψους + αζιμουθίου», που κινείται κατά μήκος της περιστροφής δύο περικόβει και έχει δύο περιστροφικούς βαθμούς ελευθερίας, οι οποίοι μπορούν εντελώς να ακολουθήσουν την τροχιά του ήλιου για να μεγιστοποιήσουν τη ηλιακή ενέργεια λαμβανόμενη. Είναι κατάλληλο για τις υψηλές περιοχές γεωγραφικού πλάτους, και η αποδοτικότητα ηλεκτρικής παραγωγής μπορεί να αυξηθεί αποτελεσματικά από περισσότερο από 35%, το οποίο βελτιώνει σημαντικά την αποδοτικότητα ηλεκτρικής παραγωγής των φωτοβολταϊκών συστημάτων.
