Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 57:1 | Τύπος: | Εσωκλειόμενο σπίτι |
|---|---|---|---|
| Εφαρμογή: | Ηλιακή ενέργεια | Οδηγός: | 12/24VDC ηλεκτρικός κινητήρας |
| Βαθμός IP: | IP66 | Χρώμα: | όπως ζητείται |
| Effciency: | 40% | εγκαταστήστε τη μέθοδο: | Οριζόντιος, κάθετος |
| Επισημαίνω: | Βαρέων καθηκόντων γυρίζοντας φέρον Drive,Μικρή κίνηση δαχτυλιδιών σπασμωδικής κίνησης γυρίζοντας,CSP ηλιακό γυρίζει το Drive |
||

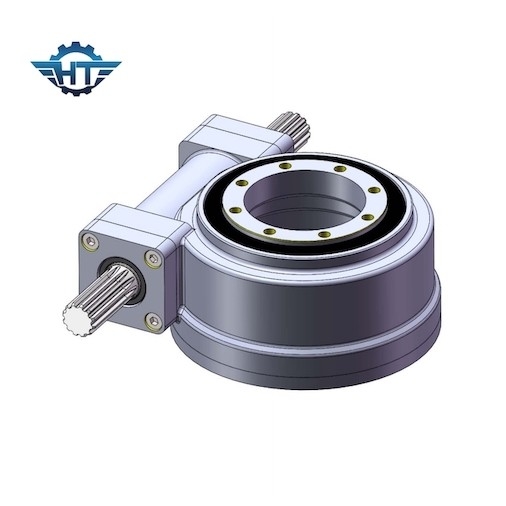

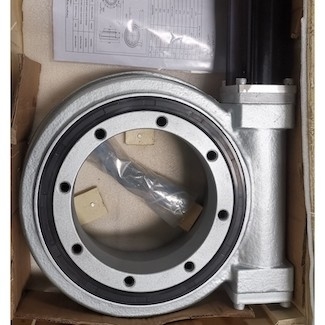

Το CE πιστοποίησε το μικρό γυρίζοντας φέρον Drive σπασμωδικής κίνησης με το ηλεκτρικό κιβώτιο ταχυτήτων για Csp
Χαρακτηρισμένο CE γυρίζοντας Drive
Η γυρίζοντας κίνηση είναι ένας πλήρης-περιφερειακός γυρίζοντας μηχανισμός μετάδοσης επιβράδυνσης που ενσωματώνει μια οδηγώντας πηγή ισχύος. Χρησιμοποιεί να γυρίσει φέρων ως οπαδός μετάδοσης και σύνδεση μηχανισμών. και το περίβλημα, και το άλλο δαχτυλίδι χρησιμοποιούνται και ως οπαδός μετάδοσης και ως βάση σύνδεσης για το οδηγημένο λειτουργώντας μέρος, έτσι ώστε να γυρίσει που αντέχεται είναι μια γυρίζοντας σύνδεση πλήρης-κύκλων, και η οδηγώντας πηγή ισχύος και η κύρια κίνηση διαμορφώνονται αποτελεσματικά αυτό είναι ένας καθολικός μηχανισμός μετάδοσης επιβράδυνσης που ενσωματώνει τις λειτουργίες της περιστροφής, της επιβράδυνσης και της οδήγησης, και έχει συγχρόνως μια απλή δομή και είναι κατάλληλος να κατασκευάσει και να διατηρήσει.
Το γυρίζοντας εργαλείο είναι ένα μέρος πυρήνων στη συνέλευση μιας γυρίζοντας μονάδας κίνησης. Μαζί με τις τρύπες σύνδεσης στα δαχτυλίδια, επιτρέπουν μια βελτιστοποιημένη μετάδοση δύναμης με μια απλή και γρήγορη σύνδεση μεταξύ των παρακείμενων τμημάτων μηχανών. Είναι μικρό αλλά βοηθούν κάνουν μερικών από τις μεγαλύτερες εργασίες στην επιχείρηση. Από την περιστροφή βραχιόνων ταλάντευσης στους γερανούς στην πλατφόρμα σε έναν ανεμοστρόβιλο και μια ηλιακή ενέργεια, τα γυρίζοντας δαχτυλίδια είναι ένα αναπόσπαστο τμήμα πολλά οι διαδικασίες.
Είναι μια ιδανική λύση σε:
1. Βαρέων καθηκόντων εφαρμογές που απαιτούν τη σημαντική load-carrying ικανότητα
2. Σχεδιάζει όπου ο ακριβής προσδιορισμός θέσης είναι κρίσιμος
3. Εφαρμογές όπου η μόνη κλειδαριά απαιτείται
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Οι γυρίζοντας κινήσεις χρησιμοποιούνται παγκοσμίως για:
• Συστήματα οχημάτων και γερανών.
• Περιστροφή των συνδέσεων όπως οι εκσκαφείς, υδραυλικές λαβίδες και forklifts.
• Διαχείριση δυνατότητας (αυτοματοποιημένα συστήματα).
• Εξοπλισμός φόρτωσης και εκφόρτωσης.
• ΠΣΤ.
