Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 NM |
|---|---|---|---|
| Τόπος καταγωγής: | Changzhou, Κίνα | Κράτημα της ροπής: | 7000 NM |
| Ροπή κλίσης: | 744 Nm | Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ |
| Χρήση: | Ηλιακοί ιχνηλάτες | Δυνατότητα προστασίας: | IP66 |
| Επισημαίνω: | Ο ηλιακός σύνδεσμος ιχνηλατών μικρός γυρίζει το Drive,533Nm γυρίστε το Drive για το ηλιακό ακολουθώντας σύστημα,533Nm το εργαλείο σκουληκιών γυρίζει την κίνηση |
||

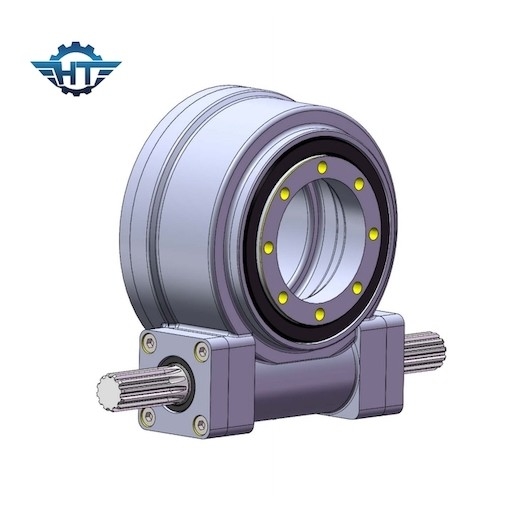

SE3 γυρίζοντας ρουλεμάν δαχτυλιδιών εργαλείων IP66 σκουληκιών για το ηλιακό ακολουθώντας σύστημα
IP66 μόνο γυρίζοντας Drive κλειδώματος
Σύμφωνα με τη μεταβλητή μορφή μετάδοσης ταχύτητας να γυρίσει τις κινήσεις, μπορεί να διαιρεθεί σε γυρίζοντας κίνηση εργαλείων και γυρίζοντας κίνηση εργαλείων σκουληκιών, κληρονομώντας τα αντίστοιχα χαρακτηριστικά της κίνησης εργαλείων και της κίνησης εργαλείων σκουληκιών. Από την άποψη της ικανότητας ρουλεμάν, η απόδοση του τύπου εργαλείων σκουληκιών είναι καλύτερη από αυτή του τύπου δοντιών, και όταν χρησιμοποιείται η κίνηση σκουληκιών φακέλων, η ικανότητα ρουλεμάν, η αντίσταση παραμόρφωσης και η ακαμψία μετάδοσής της βελτιώνονται περαιτέρω, αλλά το εργαλείο σκουληκιών και το σκουλήκι δακτυλογραφούν την περιστροφική κίνηση από την άποψη της αποδοτικότητας.
Πλεονεκτήματα
Η γυρίζοντας κίνηση είναι ένας ιδιαίτερα ενσωματωμένος μηχανισμός μείωσης πλήρης-κύκλων γυρίζοντας. Το αξονικό μέγεθος της αλυσίδας δεν είναι πολύ διαφορετικό, το οποίο είναι ευεργετικό στην εξομάλυνση της δομής των μερών σύνδεσης μετάδοσης σειράς, με αυτόν τον τρόπο μειώνοντας το μέγεθος του ολόκληρου μηχανικού εξοπλισμού.
Επιπλέον, εάν είναι ένας τύπος εργαλείων ή μια γυρίζοντας κίνηση τύπων εργαλείων σκουληκιών, επειδή η διαφορά τα ίδια μεταξύ των κύριων και οδηγημένων μερών μεγέθους είναι πολύ μεγάλη, είναι ευκολότερο να επιτευχθεί η μεγάλη αναλογία μετάδοση μετάδοσης, η οποία είναι επίσης δύσκολη για πολλούς άλλους τύπους μεταβλητών μηχανισμών μετάδοσης ταχύτητας.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Παρατηρήσεις:
Δεδομένου ότι η γυρίζοντας κίνηση θα εξοπλιστεί με τις διαφορετικές μηχανές κίνησης και η απόδοση της γυρίζοντας κίνησης είναι διαφορετική, παρακαλώ ελάτε σε επαφή με τις πωλήσεις μας για τη συγκεκριμένη τιμή. Θα αποκαταστήσουμε το μήνυμά σας μέσα σε 12 ώρες.
Εφαρμογές
Η γυρίζοντας κίνηση μπορεί να χρησιμοποιηθεί σε οποιαδήποτε περίπτωση που απαιτεί την περιστροφή πλήρης-κύκλων και απαιτεί τη μεταβλητή ταχύτητα. Όταν είναι απαραίτητο να πραγματοποιηθεί η μετάδοση δύναμης της μεγαλύτερης ροπής, η μετάδοση της κίνησης υψηλότερης ακρίβειας, ή η επιλογή του μηχανισμού που απαιτεί την υψηλές πυκνότητα και την ακεραιότητα της δομής σωμάτων, η γυρίζοντας κίνηση είναι η καλύτερη λύση.
Οι πιό κοινές εφαρμογές είναι γενικά η περιστροφική δομή πλήρης-κύκλων των μηχανημάτων εφαρμοσμένης μηχανικής και κατασκευής, καθώς επίσης και ηλιακή ενέργεια, αιολική ενέργεια και διάφορα μακροπρόθεσμα μηχανήματα αυτόματης καταδίωξης. Είναι εύκολο να πραγματοποιηθεί ο ψηφιακός έλεγχος, έτσι έχει πολλές εφαρμογές στον τομέα των βιομηχανικών ρομπότ.
