Λεπτομέρειες:
|
| Πρότυπο: | SE12 | Αναλογία εργαλείων: | 78:1 |
|---|---|---|---|
| Εφαρμογή: | Μηχανήματα κατασκευής | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Υδραυλική μηχανή | Πιστοποιητικά: | ISO9001, CE |
| Εγκατάσταση: | Οριζόντιος ή κάθετος | Συντήρηση: | Με βάση το εγχειρίδιο |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | <0.1° |
| Επισημαίνω: | 5800NM γυρίζοντας Drive εργαλείων σκουληκιών ροπής,Υδραυλικό γυρίζοντας Drive εργαλείων σκουληκιών μηχανών,5800NM το σκουλήκι ροπής γυρίζει την κίνηση |
||

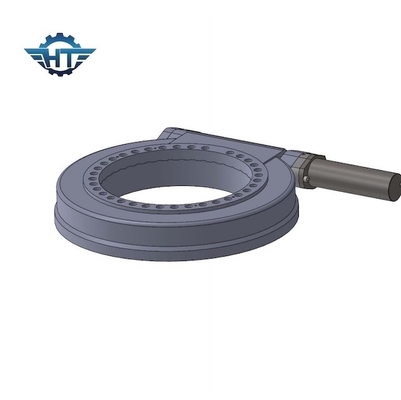

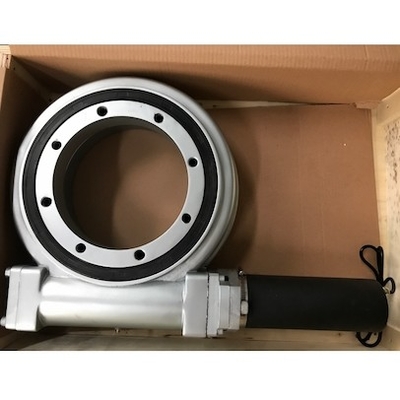

Υψηλή συμπεριφορά εργαλείων σκουληκιών ροπής SE12 κλίσης με την υδραυλική μηχανή για τους βιομηχανικούς εξοπλισμούς
Γυρίζοντας Drive τύπων εργαλείων σκουληκιών
Η γυρίζοντας κίνηση τύπων σκουλήκι-εργαλείων αναπτύσσεται από το γυρίζοντας ρουλεμάν δαχτυλιδιών. Αποτελείται από την κατοικία, ένα εργαλείο σκουληκιών, μια μηχανή και άλλα εξαρτήματα. Έναντι παραδοσιακή να γυρίσει που αντέχει, η δομή συμπιέζεται, χρηματοκιβώτιο και διαμορφώσιμο. Σήμερα, λόγω της απαίτησης για τη βαριά φόρτωση, το σκουλήκι γυρίζει τη συσκευή κίνησης έχει αναπτυχθεί. Έχει την καλύτερη πυκνότητα δομών προϊόντων και την υψηλή δυνατότητα φόρτωσης και την υψηλότερη ροπή παραγωγής.
Χαρακτηριστικά γνωρίσματα
Τα χαρακτηριστικά του σκουληκιού συνδέουν το μηχανισμό:
1. Μια μεγάλη αναλογία μετάδοσης μπορεί να ληφθεί, η οποία είναι συμπαγέστερη από τον ελικοειδή μηχανισμό εργαλείων τρικλίζω-άξονα
2. Οι να παγιδεψουν επιφάνειες δοντιών των δύο ροδών είναι σε επαφή γραμμών, και η ικανότητα ρουλεμάν της είναι πολύ υψηλότερη από αυτή του τρικλισμένου μηχανισμού εργαλείων άξονων ελικοειδούς
3. Η κίνηση σκουληκιών είναι ισοδύναμη με μια κίνηση βιδών, η οποία είναι ένα πολυ-δόντι που παγιδεύει την κίνηση, έτσι η κίνηση είναι σταθερή και ο θόρυβος είναι μικρός.
4. Self-locking. Όταν η γωνία μολύβδου του σκουληκιού είναι λιγότερο από την ισοδύναμη γωνία τριβής μεταξύ των παγιδεύοντας δοντιών εργαλείων, ο μηχανισμός έχει τις self-locking ιδιότητες και μπορεί να επιτύχει αντίστροφος self-locking, δηλ., μόνο το σκουλήκι μπορεί να οδηγήσει το σκουλήκι, αλλά όχι το σκουλήκι. Όπως ο self-locking μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματά του, αντίστροφος self-locking του μπορεί να διαδραματίσει έναν ρόλο στην προστασία ασφάλειας.
5. Η αποδοτικότητα μετάδοσης είναι χαμηλή και η ένδυση είναι σοβαρή. Όταν τα πλέγματα εργαλείων σκουληκιών και οι κινήσεις, η σχετική ολίσθηση μεταξύ των παγιδεύοντας δοντιών εργαλείων
Η δυναμική ταχύτητα είναι μεγάλη, έτσι η απώλεια τριβής είναι μεγάλη και η αποδοτικότητα είναι χαμηλή. Αφ' ετέρου, η σχετική ταχύτητα ολίσθησης προκαλεί τη σοβαρή παραγωγή ένδυσης και θερμότητας στην επιφάνεια δοντιών. Προκειμένου να διαλυθεί η θερμότητα και να μειωθεί η ένδυση, τα ακριβότερα υλικά με τις καλές αντιτριβικές και ενάντιες στη φθορά ιδιότητες και τις καλές λαδώνοντας συσκευές χρησιμοποιούνται συχνά, έτσι το κόστος είναι υψηλό.
6. Η αξονική δύναμη του σκουληκιού είναι μεγάλη
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Οι εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες.
