Λεπτομέρειες:
|
| Τύπος: | Ενιαίος άξονας | Τάση μηχανών: | 24 Β |
|---|---|---|---|
| Αίθουσα: | προαιρετικός | Εγκατάσταση: | Οριζόντιος, κάθετος |
| Χρώμα: | Ασημένιο γκρι | Υλικό: | Υψηλής αντοχής χάλυβας |
| Εξουσιοδότηση: | 10 έτη | ||
| Επισημαίνω: | SE1 γυρίζοντας φέρον Drive,Γυρίζοντας φέρων χάλυβας νιτριδίων Drive,Μικρός γυρίζοντας χάλυβας νιτριδίων Drive |
||

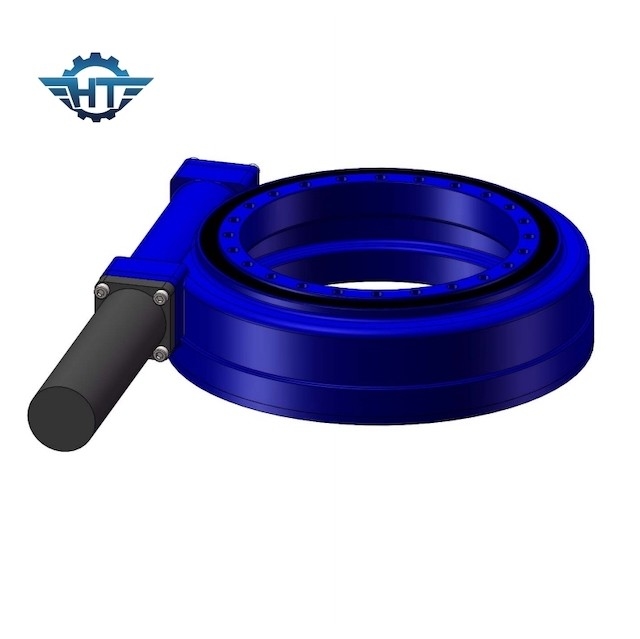

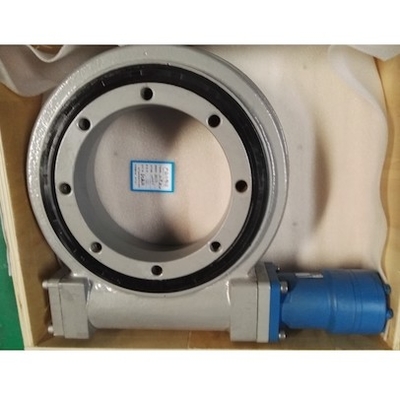

SE1 μικρός γυρίζοντας Drive χάλυβας νιτριδίων χρήσης υψηλής αντοχής για το ηλιακό ακολουθώντας σύστημα
Υψηλής αντοχής γυρίζοντας Drive
Θερμική επεξεργασία να γυρίσει το Drive
Raceway θερμική επεξεργασία: Raceways του γυρίζοντας ρουλεμάν αποσβήνονται επιφάνεια-επαγωγικά, και η σκληρότητα απόσβεσης εξασφαλίζεται σε HRC 55-62, το οποίο μπορεί να επιτύχει το ικανοποιητικό βάθος του στρώματος.
Θερμική επεξεργασία εργαλείων: Λόγω της ανάγκης να διαβιβαστεί η δύναμη, ένα από τα γυρίζοντας δαχτυλίδια έχει συνήθως τα δόντια. Η κατάσταση θερμικής επεξεργασίας του εργαλείου είναι γενικά ομαλοποιημένη ή μετριασμένη. Η επιφάνεια δοντιών μπορεί επίσης να αποσβηθεί σύμφωνα με τις απαιτήσεις του χρήστη. Η σκληρότητα απόσβεσης είναι μεταξύ 50 και 60 HRC και το ικανοποιητικό βάθος μπορεί να εγγυηθεί. Η απόσβεση εργαλείων μπορεί να διαιρεθεί σε πλήρη απόσβεση δοντιών και ενιαία επαγωγή δοντιών που σκληραίνουν ανάλογα με την εφαρμογή. Η επαγωγή ενιαίος-δοντιών που σκληραίνει μπορεί να διαιρεθεί σε απόσβεση ρίζας επιφάνειας δοντιών και απόσβεση επιφάνειας δοντιών.
Θερμική επεξεργασία της μικρής γυρίζοντας φέρουσας Raceway θερμικής επεξεργασίας: Raceways του γυρίζοντας ρουλεμάν αποσβήνονται επιφάνεια-επαγωγικά, και η σκληρότητα απόσβεσης εξασφαλίζεται σε HRC 55-62, το οποίο μπορεί να επιτύχει το ικανοποιητικό βάθος του στρώματος.
Τεχνικά στοιχεία του γυρίζοντας Drive SE1
| SE1 γυρίστε το Drive | Στοιχεία μηχανών | ||
| Εκτιμημένη ροπή | 384 N.m | Εκτιμημένη τάση | 24 VDC |
| Εκτιμημένη ταχύτητα | 0,06 περιστροφή/λεπτό | Εκτιμημένο ρεύμα | <8 A=""> |
| Ανώτατη παραγωγή | Ροπή (3sec.) 460 N.m | Δύναμη παραγωγής | 25 W |
| Αναλογία | 32:1 | Εκτιμημένη ταχύτητα | 2 περιστροφή/λεπτό |
| Θερμοκρασία | -30℃~80℃ | Μήκος καλωδίων | 1 ΜΕΤΡΟ |
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Επίπεδη uniaxial εφαρμογή
Το επίπεδο ακολουθώντας υποστήριγμα ενιαίος-άξονα είναι μια μορφή καταδίωξης του υποστηρίγματος με τη βορρά-νότου ρύθμιση και Ανατολής-Δύσης καταδίωξης. Σύμφωνα με τον αστρονομικό αλγόριθμο, η μηχανή οδηγεί το υποστήριγμα για να κάνει τη διαδρομή ενότητας που η γωνία αζιμουθίου του ήλιου, αυξάνει το άμεσο συστατικό του φωτός του ήλιου στην επιφάνεια της φωτοβολταϊκής ενότητας, και αυξάνει έπειτα την ηλεκτρική παραγωγή.
