Λεπτομέρειες:
|
| Πρότυπο: | SE9 | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Εφαρμογή: | Μηχανήματα κατασκευής | Τύπος: | Υδραυλικός γυρίστε το Drive |
| Οδηγημένη μηχανή: | Υδραυλική μηχανή | Εξουσιοδότηση: | 12 μήνες |
| Πιστοποιητικά: | ISO9001, CE | Εγκατάσταση: | Σαν σχέδια των πελατών |
| Επισημαίνω: | IP66 υδραυλικό γυρίζοντας Drive,Υδραυλική γυρίζοντας στιγμή κλίσης Drive μεγάλη,η μεγάλη στιγμή κλίσης ηλιακή γυρίζει την κίνηση |
||

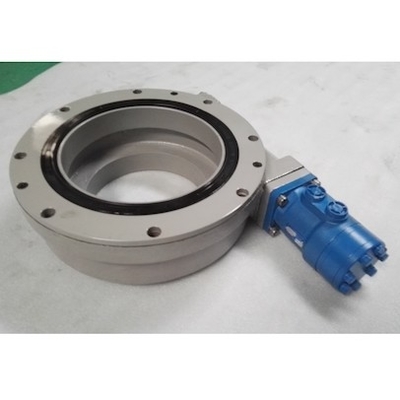

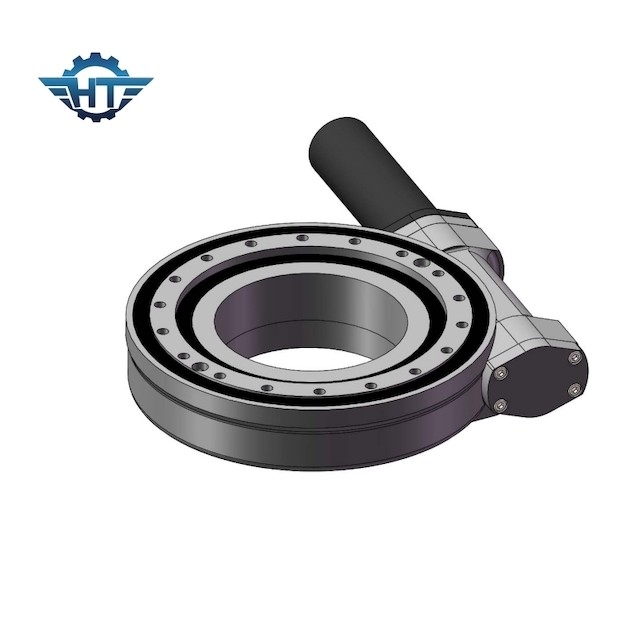

IP66 υδραυλικό γυρίζοντας Drive, μεγάλη στιγμή κλίσης για την ανοικτή μηχανή κατασκευής τομέων
Υδραυλικό γυρίζοντας Drive
Η γυρίζοντας κίνηση είναι ένας πλήρης-περιφερειακός γυρίζοντας μηχανισμός μετάδοσης επιβράδυνσης που ενσωματώνει μια οδηγώντας πηγή ισχύος. Χρησιμοποιεί να γυρίσει φέρων ως οπαδός μετάδοσης και σύνδεση μηχανισμών. και το περίβλημα, και το άλλο δαχτυλίδι χρησιμοποιούνται και ως οπαδός μετάδοσης και ως βάση σύνδεσης για το οδηγημένο λειτουργώντας μέρος, έτσι ώστε να γυρίσει που αντέχεται είναι μια γυρίζοντας σύνδεση πλήρης-κύκλων, και η οδηγώντας πηγή ισχύος και η κύρια κίνηση διαμορφώνονται αποτελεσματικά αυτό είναι ένας καθολικός μηχανισμός μετάδοσης επιβράδυνσης που ενσωματώνει τις λειτουργίες της περιστροφής, της επιβράδυνσης και της οδήγησης, και έχει συγχρόνως μια απλή δομή και είναι κατάλληλος να κατασκευάσει και να διατηρήσει.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Παρατηρήσεις:
1. Ο ηλεκτρικός κινητήρας ή η υδραυλική μηχανή είναι προαιρετικά εξαρτήματα, οι χρήστες μπορούν να επιλέξουν σύμφωνα με τις ανάγκες τους.
2. Λόγω του μεγάλου αριθμού προτύπων προϊόντων, παρακαλώ μας ελάτε σε επαφή με τηλεφωνικώς για τα πιό λεπτομερή σχέδια.
3. Επαγγελματική επεξεργασία συνήθειας των διάφορων μεταβλητών περιστροφικών κινήσεων σύμφωνα με τις ανάγκες των χρηστών.
4. Εάν αντιμετωπίζετε τα προβλήματα κατά τη διάρκεια της επιλογής και της χρήσης προϊόντων, παρακαλώ ελάτε σε επαφή με μας με ηλεκτρονικό ταχυδρομείο ή το τηλέφωνο.
Εφαρμογές
Οι γυρίζοντας κινήσεις χρησιμοποιούνται όταν πρέπει ένα δομικό μέρος σε μια μηχανή να περιστραφεί κατά μήκος ενός σταθερού άξονα στην αντίθετη κατεύθυνση σε άλλη, ενώ συγχρόνως εξασφαλίζοντας μια αξονική και ακτινωτή σύνδεση μεταξύ των δύο μερών.
Οι γυρίζοντας κινήσεις χρησιμοποιούνται ευρέως, κυρίως αλλά μην περιορισμένος στο μηχανολόγο μηχανικό, τους εκσκαφείς, τα συστήματα κεραιών, τη βιομηχανία ιατρικού εξοπλισμού, τη στρατιωτική, παράκτια τεχνολογία, τους γερανούς λιμένων στα οχήματα σιδηροδρόμων, τους γερανούς καταστρωμάτων πλοίων, τους γερανούς φορτηγών και τους γερανούς κατασκευής. Τηλεσκόπια, τρυπώντας μηχανές σηράγγων, ανεμοστρόβιλοι, εγκαταστάσεις ηλιακής ενέργειας και ρυμουλκά καθώς επίσης και στον τομέα της αεροπορίας και του αεροδιαστήματος.
