Λεπτομέρειες:
|
| Πρότυπο: | 5 ίντσες | Αναλογία εργαλείων: | 37:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Τύπος: | Πρότυπο SE |
| Εφαρμογή: | Πλάγιος ενιαίος ιχνηλάτης | Υπηρεσία cOem: | Διαθέσιμος |
| Τόπος καταγωγής: | Changzhou, Κίνα | Οδηγός: | 24V, μηχανή εργαλείων 12V |
| Επισημαίνω: | Το πλάγιο σκουλήκι συστημάτων καταδίωξης γυρίζει την κίνηση,το σκουλήκι γυρίζει την κίνηση 800 NM SE5,800 υδραυλικής NM κίνησης σκουληκιών |
||

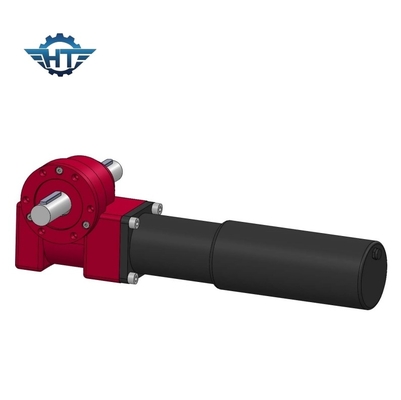

Το SE 5 ίντσες οριζόντιο γυρίζει το φέρον κιβώτιο ταχυτήτων για το πλάγιο ενιαίο ακολουθώντας σύστημα άξονα
Οριζόντιος γυρίστε τη συμπεριφορά
Για τον πυρήνα το συστατικό υιοθετεί γυρίζει τα ρουλεμάν, μπορεί να αντισταθεί την αξονική δύναμη, την ακτινωτές δύναμη και τη ροπή κλίσης συγχρόνως. Γυρίστε την κίνηση είναι εύκολος να εγκαταστήσει, εύκολος να διατηρήσει, και σώζει το διάστημα εγκαταστάσεων σε μεγαλύτερο βαθμό. Το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στα βαρέων καθηκόντων επίπεδα οχήματα μεταφορών, τους γερανούς εμπορευματοκιβωτίων, με τους γερανούς αυτοκινήτων, τα εναέρια οχήματα, ηλιακά συστήματα γεννητριών όπως η ημέρα, όπως τα μηχανήματα κατασκευής και οι νέοι ενεργειακοί τομείς.
Πλεονεκτήματα
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι |
204 |
Εφαρμογές
Επίπεδο ενιαίο ακολουθώντας υποστήριγμα άξονα
Το επίπεδο ακολουθώντας υποστήριγμα ενιαίος-άξονα αναφέρεται στο υποστήριγμα που ακολουθεί την περιστροφή του ήλιου γύρω από έναν οριζόντιο άξονα. Αυτός ο οριζόντιος άξονας μπορεί να είναι στη βορρά-νότου κατεύθυνση ή την Ανατολής-Δύσης κατεύθυνση. Η ηλεκτρική παραγωγή στη βορρά-νότου κατεύθυνση είναι υψηλότερη, έτσι ο άξονας του επίπεδου ακολουθώντας υποστηρίγματος ενιαίος-άξονα είναι γενικά βορρά-νότου κατεύθυνση.
Πλάγιο uniaxial ακολουθώντας υποστήριγμα
Το κεκλιμένο ακολουθώντας υποστήριγμα ενιαίος-άξονα αναφέρεται σε ένα υποστήριγμα που περιστρέφεται και ακολουθεί τον ήλιο γύρω από έναν βορρά-νότου κεκλιμένο άξονα. Στα μέσα και υψηλά γεωγραφικά πλάτη, έναντι του επίπεδου ακολουθώντας συστήματος ενιαίος-άξονα, η ηλεκτρική παραγωγή του κεκλιμένου ακολουθώντας συστήματος ενιαίος-άξονα έχει βελτιωθεί πολύ. Φυσικά, δεδομένου ότι ο άξονας περιστροφής τείνει, το κόστος του κεκλιμένου uniaxial ακολουθώντας υποστηρίγματος είναι επίσης υψηλότερο από αυτό του επίπεδου uniaxial υποστηρίγματος.
Ακολουθώντας υποστήριγμα άξονα αζιμουθίου ενιαίο
Το ακολουθώντας υποστήριγμα ενιαίος-άξονα αζιμουθίου μπορεί να θεωρηθεί ως σταθερό υποστήριγμα που εγκαθίσταται σε μια περιστρεφόμενη βάση. Όταν αυτό το υποστήριγμα ακολουθεί, η γωνία μεταξύ της τετραγωνικής σειράς και του οριζόντιου επιπέδου παραμένει αμετάβλητη, αλλά η γωνία αζιμουθίου της τετραγωνικής σειράς αλλάζει.
Διπλό ακολουθώντας υποστήριγμα άξονα
Το ακολουθώντας υποστήριγμα διπλός-άξονα μπορεί να θεωρηθεί ως υποστήριγμα η του οποίου κλίση μπορεί να ρυθμιστεί αυτόματα τοποθετημένος σε μια περιστρεφόμενη βάση. Ο αποκαλούμενος διπλός άξονας σημαίνει ότι το υποστήριγμα μπορεί να περιστραφεί κατά μήκος δύο ανεξάρτητων αξόνων. Γενικά, ένας άξονας επιτρέπει στη γωνία αζιμουθίου του υποστηρίγματος για να περιστραφεί ελεύθερα, και ο άλλος άξονας επιτρέπει στη γωνία κλίσης του υποστηρίγματος για να περιστραφεί ελεύθερα. Κατά αυτόν τον τρόπο, το ακολουθώντας υποστήριγμα διπλός-άξονα μπορεί πάντα να παραμείνει κάθετο στις ακτίνες του ήλιου, το οποίο είναι η υψηλότερη ηλεκτρική παραγωγή όλων των ακολουθώντας υποστηριγμάτων.
