Λεπτομέρειες:
|
| Πρότυπο: | VE9 | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Εφαρμογή: | Ηλιακή ενέργεια | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Πλανητικό κιβώτιο ταχυτήτων | Πιστοποιητικό: | ISO9001, CE |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | ≤0.1° |
| Επισημαίνω: | Γυρίζοντας φέρον Drive 130 KN,Πλανητικό γυρίζοντας φέρον Drive κιβωτίων ταχυτήτων,Εσωκλειόμενο KN γυρίζοντας Drive 130 |
||

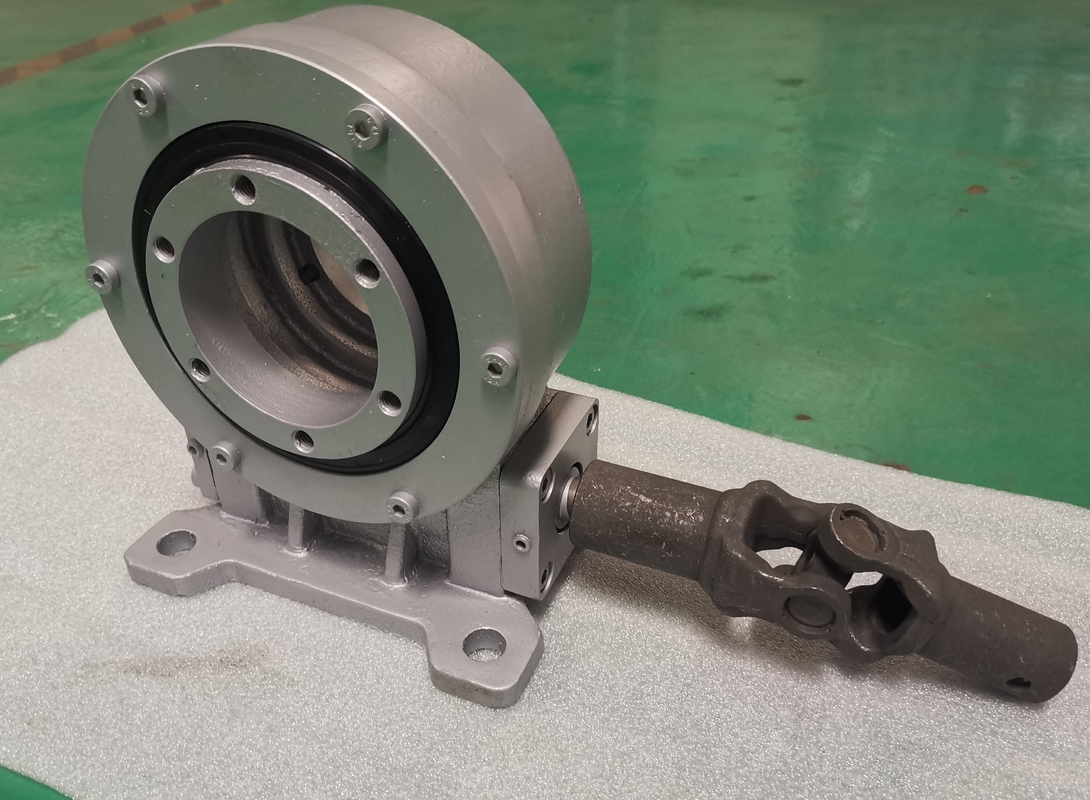

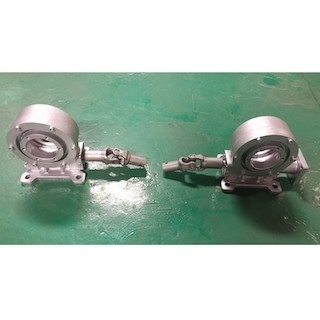

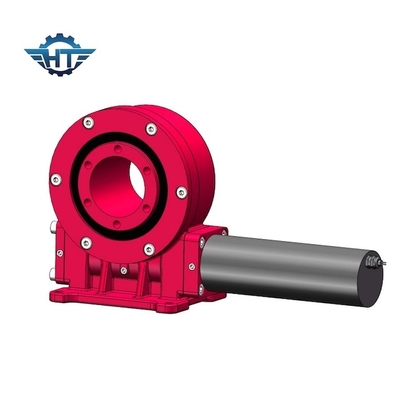

61/1 αναλογία κάθετη γυρίζοντας συμπεριφορά εργαλείων σκουληκιών με το εσωκλειόμενο σπίτι για τους ηλιακούς ιχνηλάτες
Το εργαλείο σκουληκιών γυρίζει το Drive
Η γυρίζοντας κίνηση οδηγεί ένα ακτινωτό εργαλείο από το σκουλήκι. Τα δόντια του εργαλείου συναντιούνται με τα αυλάκια στο σκουλήκι και, ως στροφές σκουληκιών, τις στροφές εργαλείων επίσης. Τα κοινά χαρακτηριστικά γνωρίσματα για τις διαφορετικές γυρίζοντας κινήσεις μπορούν να περιλάβουν ένα κλεψύδρα-διαμορφωμένο σκουλήκι, το οποίο θεωρείται συχνά αποδοτικότερος επειδή το πολλαπλάσιο δόντι στο εργαλείο μπορεί να δεσμευθεί αμέσως. Άλλα χαρακτηριστικά γνωρίσματα μπορούν να περιλάβουν μια προστατευτική περίφραξη που προορίζεται να κρατήσει τους μηχανισμούς καθαρούς, οι γυρίζοντας κινήσεις μας είναι IP66. Η μηχανή ή το οδηγώντας συστατικό, όπως την περιστροφή ενός ανεμοστροβίλου, επίσης να αλλάξει το συγκεκριμένο σχέδιο μιας γυρίζοντας κίνησης.
Γενικά, ο σκοπός των διαφορετικών γυρίζοντας κινήσεων είναι να αλλαχτεί η αξονική μετακίνηση στην ακτινωτή μετακίνηση. Ανάλογα με τον αριθμό νημάτων στο σκουλήκι και τον αριθμό δοντιών στο εργαλείο, η ταχύτητα και η δύναμη της αξονικής δύναμης θα μετατραπούν σε μια συγκεκριμένη ριζική δύναμη. Ανάλογα με την εφαρμογή, μια γυρίζοντας κίνηση να είναι χρήσιμη για τη ροπή που περιστρέφεται έναν μηχανισμό.
Τεχνικές παράμετροι των γυρίζοντας Drive VE9
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27.2 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια | IP | WorkingTep. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 3» | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 12 |
| 5» | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 18 |
| 7» | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 32 |
| 8» | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 28 |
| 9» | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 52 |
| 12» | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 65 |
| 14» | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 88 |
| 17» | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 135 |
| 21» | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 192 |
| 25» | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Ναι | 251 |
Συσκευασία και ναυτιλία
Σταθεροποιημένος σε περίπτωση κοντραπλακέ, που κάθεται στην παλέτα κοντραπλακέ στο κιβώτιο κοντραπλακέ.
Προσαρμοστείτε στην απαίτησή σας.
Χρόνος παράδοσης: Γενικά 5-10 ημέρες εάν τα αγαθά είναι στο απόθεμα. 20-45 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα. Είναι σύμφωνα με τις ποσότητες.
Συσκευασία: Συσκευασία γενικής εξαγωγής, ή προσαρμοσμένη συσκευασία ως αίτημά σας
Υπεύθυνος Επικοινωνίας: Mr. Tommy Zhang
Τηλ.:: +86-18961639799
