Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE9 |
|---|---|---|---|
| Αναλογία εργαλείων: | 61:1 | Εκτιμημένη ροπή παραγωγής: | 6100 NM |
| Κράτημα της ροπής: | 36000 NM | Ροπή κλίσης: | 16300 NM |
| Εμπορικό σήμα: | Ουδέτερος, cOem, που προσαρμόζεται | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | Η κατακόρυφος γυρίζει το Drive 9 δαχτυλιδιών»,Ο σωλήνας 110 γυρίζει το Drive δαχτυλιδιών,Κάθετη γυρίζοντας φέρουσα κίνηση 9» |
||

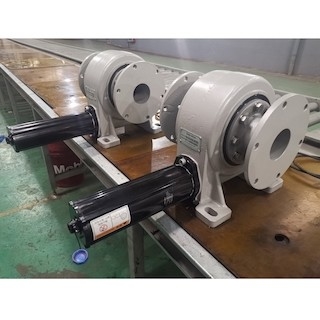

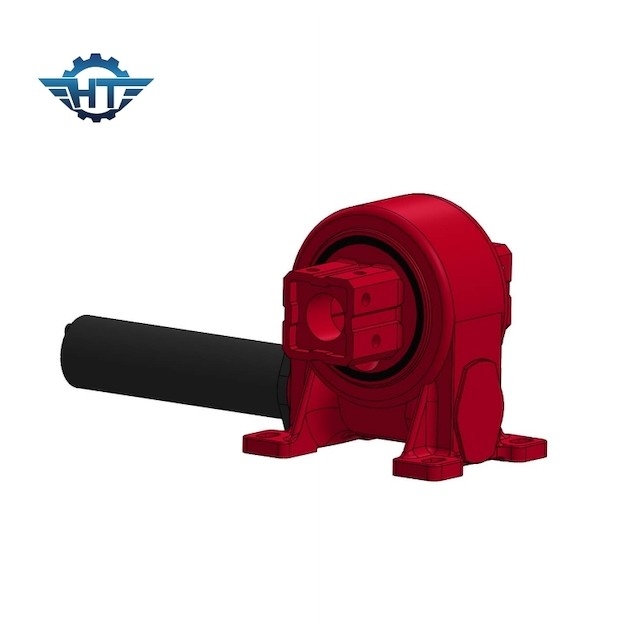

Κάθετες 9 ίντσες που γυρίζουν το Drive με το μέγεθος 110 σωλήνων για το ενιαίο ακολουθώντας σύστημα άξονα
Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών
Οι γυρίζοντας κινήσεις ενιαίος-άξονα VE9 μπορούν να περιστραφούν περίπου έναν άξονα και είναι της διαφορετικής ονομαστικής στιγμής ροπής και εκμετάλλευσης και κλίσης. Μπορούμε να παρέχουμε και το σταθεράς μορφής και προσαρμοσμένο τύπο βασισμένο στις απαιτήσεις των πελατών. Είναι το ευκολότερο να εγκαταστήσει, και ο συνηθέστερα χρησιμοποιημένη. Η γυρίζοντας κίνηση VE7 προσφέρει το κάθετο μοντάρισμα και μια πλήρως-εσωκλειόμενη κίνηση σε μια μεγάλης ισχύος μονάδα.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα προϊόντων
1. Υψηλή backholding ροπή
2. Self-locking για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Σκληρή στάση μέσα
3. Τυλίγοντας την κίνηση σκουληκιών μέσα
4. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο και να ελαχιστοποιήσει τη σπασμωδική κίνηση
