Λεπτομέρειες:
|
| Πρότυπο: | 9 ίντσες | Αναλογία εργαλείων: | 61:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Τύπος: | Οριζόντια σειρά |
| Εφαρμογή: | Ηλιακοί ιχνηλάτες | Υπηρεσία cOem: | Διαθέσιμος |
| Τόπος καταγωγής: | Changzhou, Κίνα | Οδηγός: | Stepper μηχανή |
| Επισημαίνω: | Ήλιος που ακολουθεί το ηλιακό γυρίζοντας Drive,Ηλιακό γυρίζοντας Drive οριζόντιο 24V,Οριζόντια κίνηση ιχνηλατών 24V ηλιακή |
||

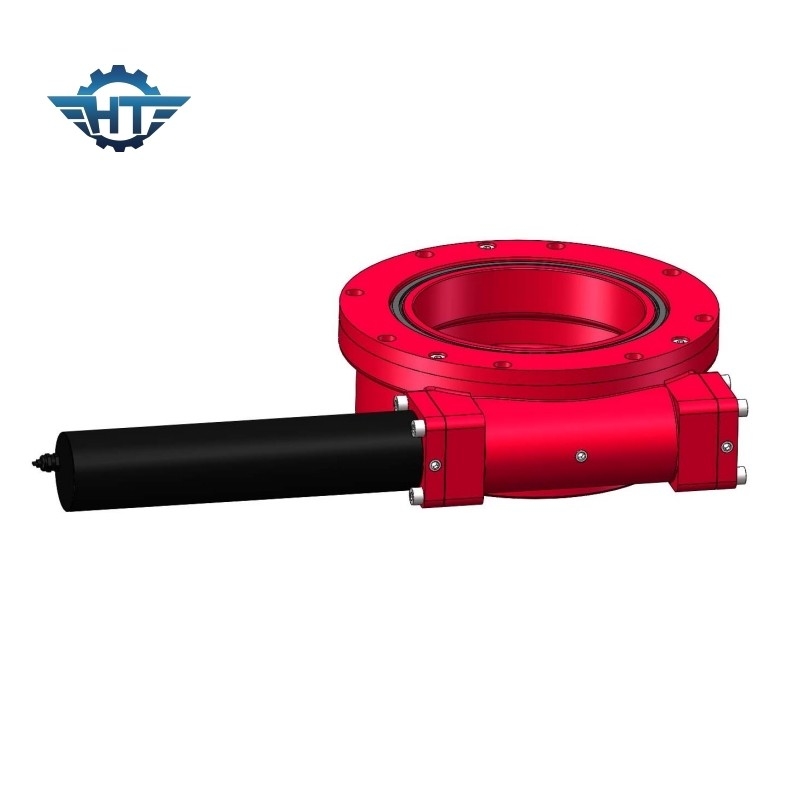

Ηλιακό γυρίζοντας Drive ήλιων FlatTracking με Stepper 24V τη μηχανή και κωδικοποιητές για τους ηλιακούς ιχνηλάτες
Ακολουθώντας ηλιακό γυρίζοντας Drive ήλιων
Η ακολουθώντας γυρίζοντας κίνηση ήλιων είναι ένα μέρος πυρήνων στη στροφή του πλάγιου ακολουθώντας συστήματος ενιαίος-άξονα που είναι ένα οικονομικώς αποδοτικό προϊόν που αναπτύσσεται κυρίως και που σχεδιάζεται για την κατασκευή των μεγάλης κλίμακας σταθμών παραγωγής ηλεκτρικού ρεύματος, και χρησιμοποιείται ευρέως στα μέσα και χαμηλά γεωγραφικά πλάτη.
Το σύστημα χρειάζεται μόνο την ολόκληρη σειρά μπορεί να ακολουθηθεί αυτόματα με τη χρησιμοποίηση ενός συνόλου γυρίζοντας κίνησης και ελεγκτή. Η μοναδική δομή συνδέσμων και η συντήρηση-ελεύθερη γυρίζοντας κίνηση μπορούν να το κάνουν την αξιόπιστη και αξιόπιστη σταθερότητα συστημάτων, το χαμηλό ποσοστό αποτυχίας και τα χαμηλά κόστη συντήρησης. Έναντι του παραδοσιακού σταθερού υποστηρίγματος εγκαταστάσεων, μπορεί να αυξήσει την ετήσια ηλεκτρική παραγωγή από για 30%, το οποίο είναι ένα μεγάλης κλίμακας σύστημα ηλεκτρικής παραγωγής.
Ιδανικό για την κατασκευή σταθμών.
Κύρια χαρακτηριστικά
1. Μια απεριόριστες περιστρεφόμενες γωνία και μια σειρά
2. Παρέχετε την αποδοτικότερη μετάδοση της υψηλής δύναμης και της ροπής πιθανών
3. Η εντελώς εσωκλειόμενη και σφραγισμένη κατοικία αντιστέκεται τα σκληρά περιβάλλοντα και αυξάνει την ασφάλεια
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Επίπεδος πλάγιος ενιαίος
«Επίπεδος πλάγιος ενιαίος», ή «οριζόντια uniaxial με την κλίση» είναι το προϊόν του συνδυασμού των ανωτέρω δύο τρόπων. Στην πραγματικότητα, οριζόντια κεκλιμένος ο ενιαίος πρέπει να ανήκει στην κατηγορία του επίπεδου ενιαίου άξονα, ο άξονας περιστροφής του είναι οριζόντιος, και το ολόκληρο ακολουθώντας σύστημά του μπορεί να ακολουθήσει το επίπεδο ενιαίο σύστημα άξονα. Η διαφορά είναι ότι κάθε συστατικό στον άξονα περιστροφής του έχει μια ορισμένη κλίση στο νότο.
Κεκλιμένος ενιαίος άξονας:
Κεκλιμένος uniaxial έχει μια ορισμένη κλίση στο νότο, έτσι αυτή η κατάσταση είναι καλύτερη από επίπεδος uniaxial. Αλλά πλάγιος uniaxial έχει επίσης τους περιορισμούς του. Λόγω της κλίσης στο νότο, η κεκλιμένη uniaxial υποστήριξη γίνεται υψηλότερη και υψηλότερος από το έδαφος στη βόρεια πλευρά καθώς ο άξονας περιστροφής αυξάνεται, και επειδή η οπίσθια στήλη δεν μπορεί να γίνει πάρα πολύ υψηλή, ο άξονας περιστροφής κεκλιμένος uniaxial είναι περιορισμένος. Δεν μπορεί να γίνει σε έναν μακρύ άξονα εφ' όσον μπορεί μόνο να είναι ανεξάρτητος ένα προς ένα ένας ενιαίος άξονας, αλλά, το οποίο αυξάνει το κόστος του και, φυσικά, αυξάνει το διάστημα πατωμάτων.
Επίπεδος ενιαίος άξονας
Το επίπεδο uniaxial ακολουθώντας υποστήριγμα μπορεί σημαντικά να αυξήσει την ηλεκτρική παραγωγή με την καταδίωξη της τροχιάς του ήλιου στην Ανατολής-Δύσης κατεύθυνση, αλλά επίπεδος uniaxial έχει επίσης τα μειονεκτήματά του. Επειδή η επίπεδη uniaxial υποστήριξη δεν έχει καμία κλίση στο νότο, η ακτινοβολία της που λαμβάνει τη δυνατότητα είναι φτωχή όταν η γωνία ύψους ήλιων είναι χαμηλή, το οποίο είναι ιδιαίτερα προφανές στα υψηλά γεωγραφικά πλάτη. Έχει υπάρξει μια μείωση, ειδικά το χειμώνα, και η ηλεκτρική παραγωγή είναι ακόμα χαμηλότερη από αυτή σταθερός τοποθετεί.
