Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Κύκλος καθήκοντος: | 30 έτη |
| Τύπος: | διπλός άξονας | Τυποποιημένο χρώμα: | RAL9006 |
| Τοποθετώντας μπουλόνια: | 6*M10 | Κώδικας HS: | 84834090 |
| Επισημαίνω: | SDE7 διπλό γυρίζοντας Drive άξονα,12V πλανητικό κιβώτιο ταχυτήτων Drive μηχανών γυρίζοντας,SDE7 το εργαλείο σκουληκιών γυρίζει την κίνηση |
||

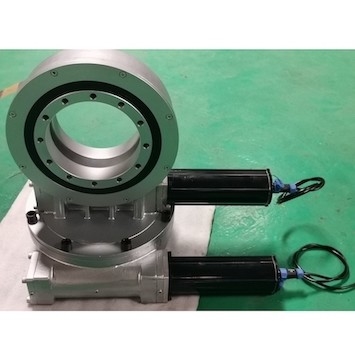

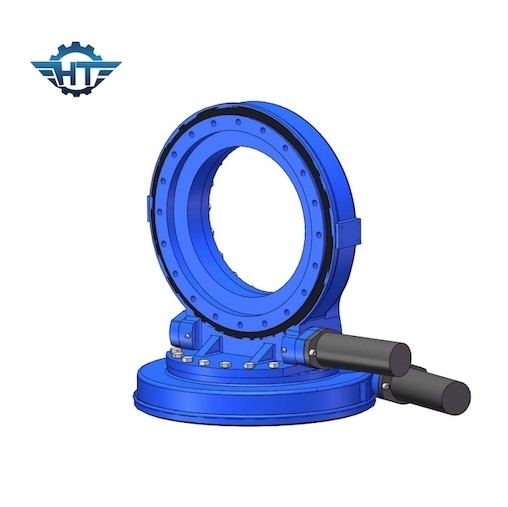

SDE7 διπλό κιβώτιο ταχυτήτων Drive άξονα γυρίζοντας με τις πλανητικές μηχανές 12V για τον ηλιακό ιχνηλάτη
Διπλή περιγραφή Drive άξονα γυρίζοντας
Υπάρχει δύο κοινές αρχιτεκτονικές κίνηση και έλεγχος για τους ιχνηλάτες διπλός-άξονα: διανεμημένη κίνηση και συνδεμένη κίνηση. Ανεξάρτητα από το σχέδιο, η γυρίζοντας κίνηση είναι αναμφισβήτητα το κεντρικό συστατικό της μονάδας ελέγχου. Η ακρίβεια και η ακαμψία της γυρίζοντας κίνησης είναι στενά συνδεδεμένες στην ασφαλή λειτουργία του συστήματος.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Ηλεκτρικές παράμετροι μηχανών εργαλείων
| Στοιχεία μηχανών | Πλανητικά στοιχεία | ||
| Εκτιμημένη τάση | 24VDC | Αναλογία | 398:1 |
| Εκτιμημένο ρεύμα | 1.3A | Ροπή παραγωγής | 43Nm |
| Εκτιμημένη ταχύτητα | 800Rpm | Ταχύτητα παραγωγής | 2Rpm |
| Προστατευμένο επίπεδο | IP55/65/66 | Θόρυβος | <60db> |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
