Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Μόνος-κλειδαριά: | Ναι |
|---|---|---|---|
| Ροπή κλίσης: | 54,4 kNm | Κράτημα της ροπής: | 40,5 kNm |
| Εφαρμογή: | CRANE | Περιοχή εγκατάστασης: | Ακολουθώντας σύστημα ήλιων |

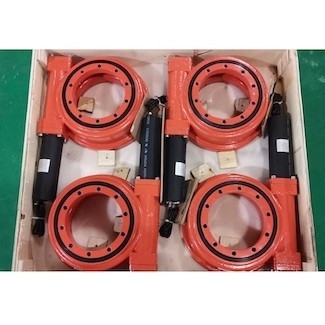

| Συσκευασία: | Κοντραπλακέ | ΜΗΧΑΝΗ: | Μηχανή εναλλασσόμενου ρεύματος |
| Επισημαίνω: | Το εργαλείο σκουληκιών IP66 SE12 γυρίζει το Drive,Γυρίστε το κιβώτιο ταχυτήτων αργόστροφο 50Mn Drive,Ο ηλιακός ιχνηλάτης IP66 SE12 γυρίζει το Drive |
||

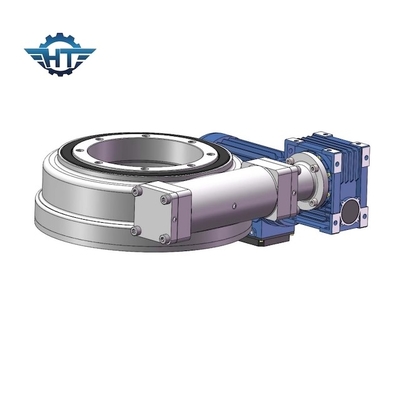

IP66 SE12 γυρίζει το κιβώτιο ταχυτήτων Drive με την υψηλή ακρίβεια και αργόστροφος για τους ιχνηλάτες ηλιακού πλαισίου
IP66 μόνο γυρίζοντας Drive κλειδώματος
Η γυρίζοντας κίνηση (γυρίζοντας μειωτής) είναι αυτό που καλούμε συχνά συνδυασμό γυρίζοντας συμπεριφοράς και σκουληκιού. Είναι ένας νέος τύπος του προϊόντος, που αποτελείται συνήθως από το σκουλήκι, τη γυρίζοντας συμπεριφορά, τη στέγαση, τη μηχανή και άλλα μέρη. Δεδομένου ότι το τμήμα πυρήνων υιοθετεί τη γυρίζοντας συμπεριφορά, μπορεί να αντέξει την αξονική δύναμη, την ακτινωτή δύναμη και την ανατροπή της στιγμής συγχρόνως. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η περιστροφική κίνηση (περιστροφικός μειωτής) έχει τα χαρακτηριστικά της απλής εγκατάστασης, της εύκολης συντήρησης, και του διαστήματος εγκαταστάσεων αποταμίευσης σε μεγαλύτερο βαθμό. Αυτό το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στα μηχανήματα κατασκευής και τους νέους ενεργειακούς τομείς όπως τα βαρέων καθηκόντων επίπεδης βάσης φορτηγά, οι γερανοί εμπορευματοκιβωτίων, οι φορτηγό-τοποθετημένοι γερανοί, τα εναέρια οχήματα εργασίας, και τα συστήματα παραγωγής ηλιακής ενέργειας για τις περιπόλους ήλιων.
Πλεονεκτήματα
Ο γυρίζοντας φέρων κατασκευαστής εξήγησε ότι έχει τα ακόλουθα προφανή πλεονεκτήματα:
Η γυρίζοντας κίνηση μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και να τοποθετήσει αιχμή τη στιγμή συγχρόνως επειδή το τμήμα πυρήνων υιοθετεί τη γυρίζοντας συμπεριφορά. Το περιστροφικό ζευγάρι κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το διάστημα εγκαταστάσεων σε μεγαλύτερο βαθμό.
Δομικά, οι να παγιδεψουν επιφάνειες δοντιών της περιστροφικής κίνησης είναι σε επαφή γραμμών, η οποία βελτιώνει πολύ την ικανότητα ρουλεμάν. Η μετάδοση είναι ομαλή και ο θόρυβος είναι μικρός.
Στις πρακτικές εφαρμογές, η υψηλή ολοκλήρωση της περιστροφικής συσκευής κίνησης το καθιστά περιττό για το χρήστη να αγοράσει και να επεξεργαστεί κάθε συστατικό της περιστροφικής συσκευής ένα προς ένα, και σε κάποιο βαθμό, μειώνει επίσης τη διαδικασία προετοιμασιών στην αρχή της παραγωγής προϊόντων, με αυτόν τον τρόπο βελτιώνοντας πολύ την παραγωγικότητα της εργασίας.
Το εργαλείο σκουληκιών και η κίνηση σκουληκιών έχουν τα χαρακτηριστικά αντίστροφος self-locking, ο οποίος μπορεί να πραγματοποιήσει αντίστροφος self-locking, δηλ., μόνο το εργαλείο σκουληκιών μπορεί να οδηγηθεί από το σκουλήκι, αλλά το σκουλήκι δεν μπορεί να οδηγηθεί από το εργαλείο σκουληκιών. Όπως ο self-locking μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματά του, αντίστροφος self-locking του μπορεί να διαδραματίσει έναν ρόλο στην προστασία ασφάλειας. Αυτό το χαρακτηριστικό γνώρισμα καθιστά τη γυρίζοντας συσκευή κίνησης ευρέως χρησιμοποιημένη στην ανύψωση, την εναέρια εργασία και άλλο εξοπλισμό. Βελτιώνοντας το τεχνολογικό περιεχόμενο της κύριας μηχανής, επίσης πολύ βελτιώνει τον παράγοντα σταθερότητας και ασφάλειας λειτουργίας της κύριας μηχανής. Είναι μια σημαντική ενσωμάτωση της ασφαλούς εφαρμογής κατασκευής του μηχανικού εξοπλισμού.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογή
Τα γυρίζοντας ρουλεμάν δαχτυλιδιών μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα των εφαρμογών. Οι τομείς της επέκτασης κυμαίνονται από τους εκσκαφείς και τους γερανούς, υπαίθρια μεταλλεία και ανεμοστρόβιλοι, ως την κεραία. Άλλοι τομείς της εφαρμογής περιλαμβάνουν την εφαρμοσμένη μηχανική και το ηλιακό ακολουθώντας σύστημα.
