Λεπτομέρειες:
|
| Υλικό: | QT | Τύπος: | Σκουλήκι και Wormwheel |
|---|---|---|---|
| Χρόνος ζωής: | 30 έτη | Εφαρμογή: | ηλιακός ιχνηλάτης διπλού άξονα |
| Αναλογία εργαλείων: | 57 | Κλειστό περίβλημα: | Ναι |
| Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί | Effeciency: | 40% |
| Επισημαίνω: | slewing ring drive,small slew drive |
||

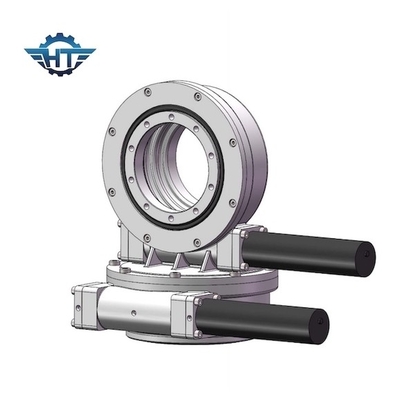

QT ο υλικός διπλός άξονας γυρίζει τη ροπή 13 εκμετάλλευσης Drive KNm για το ηλιακό ακολουθώντας σύστημα
Ο διπλός άξονας γυρίζει την περιγραφή Drive

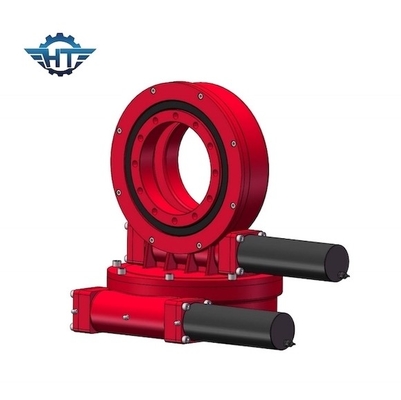

SDE7 γυρίζοντας Drive για τον ηλιακό ιχνηλάτη διπλός-άξονα
Εμπορικό σήμα: HT
Πρότυπος αριθμός: SDE3A
Όρος: Νέος
Υπηρεσία μεταπωλήσεων παρεχόμενη: Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό
Ροπή παραγωγής: 2000 N.m
Ροπή στιγμής κλίσης: 13500 Ν, μ
Κράτημα της ροπής: 13200 N.m
Αξονική εκτίμηση: 34 KN
Ακτινωτή εκτίμηση: 58 KN
Αναλογία εργαλείων: 57:1
Ακρίβεια καταδίωξης: ≤ 0.1°
Μηχανή: 12V, 24V, ΣΥΝΕΧΉΣ μηχανή, 380V, μηχανή εναλλασσόμενου ρεύματος 220V
Καθαρό βάρος: 56 κλ
Χρόνος παράδοσης: Μέσα σε 15 εργάσιμες ημέρες μετά από τη διαταγή που επιβεβαιώνονται και την πληρωμή λαμβανόμενη.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι |
705kg
|
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Positioner διπλός-άξονα SDE προδιαγραφές
1) Γυρίζοντας κίνηση σειράς SDE που χρησιμοποιείται ευρέως για τα σχετικά μέρη περιστροφής του ηλιακού ιχνηλάτη.
2) Διπλός ιχνηλάτης άξονα του ηλιακού PV και ηλιακός
Οι γυρίζοντας κινήσεις διπλός-άξονα SDE βεβαιώνονται για μια ζωή τομέων 30-έτους του ακριβούς τρισδιάστατου προσδιορισμού θέσης. Οι κινήσεις SDE δημιουργούν μια αποδοτική και αξιόπιστη λύση σε μια ενιαία κίνηση. Είμαστε κατάλληλοι τα όλες συστατικά και τις πρώτες ύλες μας χρησιμοποιώντας τα πρότυπα που καθορίζονται από το ISO 9001, πιστοποιήσεις CE για να μεγιστοποιήσουν τη ζωή τομέων.
