Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo, QT | Πρότυπο: | SDE 7 |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Ροπή παραγωγής: | 0,8 kNm |
| Κράτημα της ροπής: | 6 kNm | Ροπή κλίσης: | 9,2 kNm |
| Αποδοτικότητα: | 40% | Χρώμα: | με βάση το RAL |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

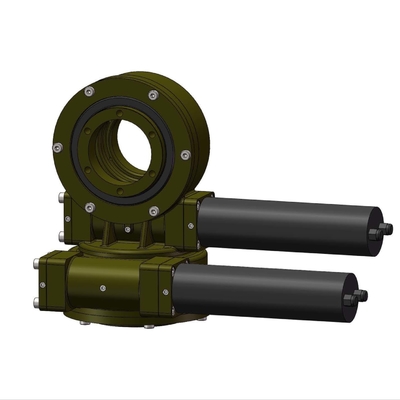

Προσαρμοσμένο SDE γυρίζει το κιβώτιο ταχυτήτων Drive για το διπλό άξονα που ακολουθεί τη δορυφορικά κεραία και CSP
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Η γυρίζοντας κίνηση του Hangtuo αποτελείται από την κατοικία, γυρίζοντας συμπεριφορά, σφράγιση, που τυλίγει το σκουλήκι με μερικά ολοκληρωμένα ανταλλακτικά. Μπορούμε επίσης να παραγάγουμε την ηλεκτρονική μηχανή και την υδραυλική μηχανή που χρησιμοποιούνται για να γυρίσουμε τις κινήσεις, οι οποίες μπορούν κινήσεις για τη δεξιόστροφη κατεύθυνση και την αντίθετη δεξιόστροφη περιστροφή κατεύθυνσης.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Πλεονέκτημα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Μεγαλύτερο φορτίο κίνησης για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
Εφαρμογές
Η γυρίζοντας συσκευή διπλός-άξονα του Hangtuo μπορεί να περιστραφεί περίπου δύο ανεξάρτητους και χωριστούς άξονες για να παραγάγει τη ροπή, με αυτόν τον τρόπο επιτυγχάνοντας ένα ευρύ φάσμα της σταθερής και μεγάλης ακρίβειας μετάδοσης. Οι εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τα ηλιόστατα, το συγκεντρωμένο photovoltaics (CPV), και τις δορυφορικές και ραδιο κεραίες.
