Λεπτομέρειες:
|
| Τύπος: | Εργαλείο σκουληκιών μονής περιτύλιξης | Υλικό: | 42CRMN ή 50Mn |
|---|---|---|---|
| Εφαρμογή: | Οριζόντια ενιαία ακολουθώντας συστήματα άξονα | Ζωή τομέων: | 30 έτη |
| Χρώμα: | όπως ζητείται | Μέγεθος: | 3 ίντσες σε 25 ίντσες |
| Ανεφοδιασμός μηχανών: | 24V, 12V, 48V | Χαρακτηριστικά γνωρίσματα: | Μακράς διαρκείας, μόνο κλείδωμα |
| Επισημαίνω: | Γυρίζοντας φέρον Drive αντι σπασμωδικής κίνησης,48V γυρίζοντας φέρον Drive,Η αντι σπασμωδική κίνηση ηλιακή γυρίζει το Drive |
||

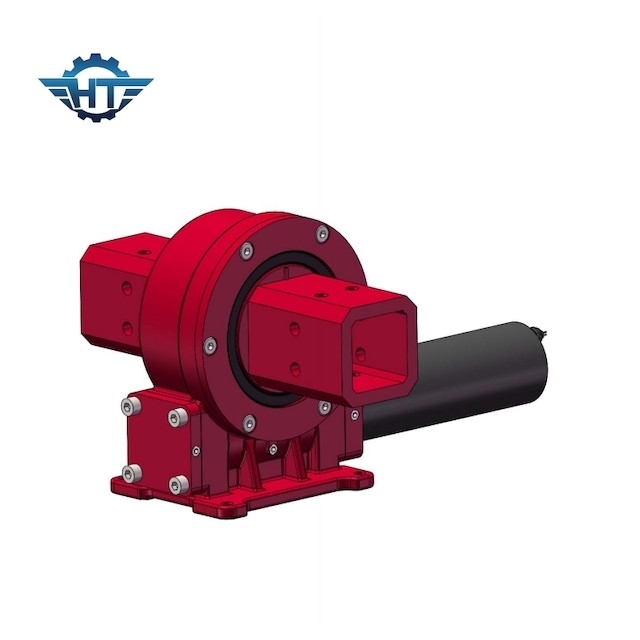

VE5 μικρό εσωκλειόμενο σπασμωδική κίνηση γυρίζοντας Drive για τα οριζόντια ενιαία ακολουθώντας συστήματα άξονα
Εργαλεία σκουληκιών που γυρίζουν την περιγραφή Drive
Ένα Slew Drive, που αναφέρεται συνήθως ως κίνηση σκουληκιών, είναι ένα πλήρες, έτοιμος να εγκαταστήσει το σύστημα που αποτελείται από το εργαλείο, το σκουλήκι, τη βάση, το τοπ πιάτο και την εντελώς εσωκλειόμενη κατοικία. Μπορεί να προσαρμοστεί με τους υδραυλικούς ή ηλεκτρικούς κινητήρες 12V/24V/48V, πλανητικά κιβώτια ταχυτήτων. Σαν συστατικό κλειδί του ακολουθώντας συστήματος, ο γυρίζοντας μειωτής καλείται «καρδιά» του ακολουθώντας συστήματος, και η απόδοση προϊόντων της έχει επιπτώσεις άμεσα στην ακρίβεια του ακολουθώντας συστήματος.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Χαρακτηριστικά γνωρίσματα
Αξιόπιστη ακρίβεια με το σπειροειδές σκουλήκι τυλίγματος, επίσης πολλά χαρακτηριστικά γνωρίσματα και πλεονεκτήματα
Σχεδιασμένος για τους ενιαίους ιχνηλάτες και τις εφαρμογές άξονα ηλιακούς που απαιτούν την οριζόντια παραγωγή άξονα
Χρησιμοποίηση της γυρίζοντας φέρουσας αρχής
±60° περιστροφή
Self-locking σύνολο εργαλείων
Η ροπή εισαγωγής, η ροπή παραγωγής και η εγκατάσταση μπορούν να προσαρμοστούν
Επιλογή μηχανών
Εφαρμογές
Το εργαλείο σκουληκιών και η κίνηση σκουληκιών έχουν τα χαρακτηριστικά αντίστροφος self-locking, ο οποίος μπορεί να πραγματοποιήσει αντίστροφος self-locking, δηλ., μόνο το σκουλήκι μπορεί να οδηγήσει το εργαλείο σκουληκιών, αλλά το σκουλήκι δεν μπορεί να οδηγηθεί από το εργαλείο σκουληκιών που κινείται. Όταν η γωνία μολύβδου του σκουληκιού είναι λιγότερο από την ισοδύναμη γωνία τριβής μεταξύ των παγιδεύοντας δοντιών εργαλείων, ο μηχανισμός έχει τις self-locking ιδιότητες και μπορεί να επιτύχει αντίστροφος self-locking, δηλ., μόνο το σκουλήκι μπορεί να οδηγήσει τη ρόδα σκουληκιών, αλλά το σκουλήκι δεν μπορεί να οδηγηθεί από τη ρόδα σκουληκιών. Όπως ο self-locking μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματά του, αντίστροφος self-locking του μπορεί να διαδραματίσει έναν ρόλο στην προστασία ασφάλειας. Αυτό το χαρακτηριστικό γνώρισμα καθιστά τη γυρίζοντας συσκευή κίνησης ευρέως χρησιμοποιημένη στην ανύψωση, την εναέρια εργασία και άλλο εξοπλισμό. Βελτιώνοντας το τεχνολογικό περιεχόμενο της κύριας μηχανής, επίσης πολύ βελτιώνει τον παράγοντα σταθερότητας και ασφάλειας λειτουργίας της κύριας μηχανής. Είναι μια σημαντική ενσωμάτωση της ασφαλούς εφαρμογής κατασκευής του μηχανικού εξοπλισμού.
