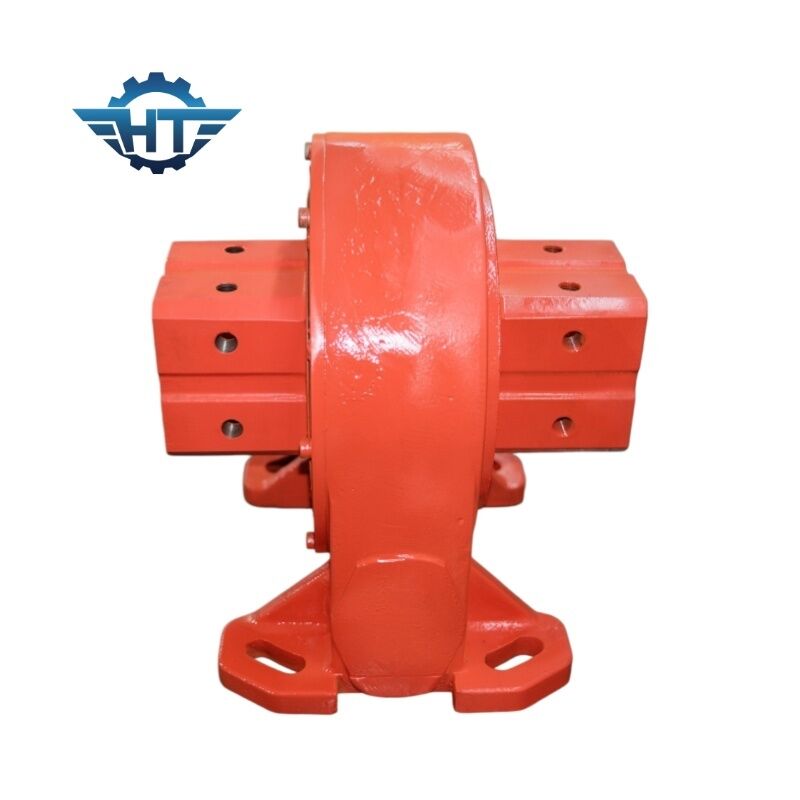

Αυτοασφαλιζόμενος μειωτήρας κοχλία για ηλιακό και βιομηχανικό εξοπλισμό

Αυτοκλείδωτη τροχιά στροφής για ηλιακό και βιομηχανικό εξοπλισμό

Περιγραφή

Η τροχιά τροχιάς σκουλήκι είναι μια συμπαγή λύση περιστροφικής μετάδοσης που έχει σχεδιαστεί για να παρέχει ελεγχόμενη περιστροφή, υψηλή ισχύ ροπής και αξιόπιστη υποστήριξη φορτίου σε ένα ευρύ φάσμα μηχανικών συστημάτων.Ενσωματώνει ένα ρουλεμάν, μηχανισμός τροχιάς σκουλήκι, στερέωμα, ρουλεμάν, μπουλόνια και άλλα μηχανικά εξαρτήματα σε μια συμπαγή μονάδα κίνησης.

Με την υψηλή ικανότητα ροπής, την ικανότητα αυτοκλείδωσης, την συμπαγή δομή και την ακριβή τοποθέτηση,η τροχιά στροφής του τροχού σκουληκιού είναι ιδιαίτερα κατάλληλη για εφαρμογές που απαιτούν ελεγχόμενη περιστροφική κίνηση και σταθερή στάθμιση φορτίου.

Για εφαρμογές ηλιακής παρακολούθησης, ο κινητήρας στροφής μπορεί να συνδυαστεί με κινητήρα πλανητικής ταχύτητας συνεχούς ρεύματος ή κινητήρα εναλλασσόμενης τάσης για την παροχή αξιόπιστης κίνησης αζιμούθ ή ανύψωσης.Σε κατασκευαστικά και βιομηχανικά μηχανήματα, μπορεί επίσης να κινηθεί από υδραυλικό κινητήρα για περιστρεφόμενες εφαρμογές υψηλού φορτίου.

Πώς Λειτουργεί μια Σκουλήκις;

Ο μηχανισμός τροχιάς σκουλήκι μεταφέρει κινητήρα ή υδραυλική ισχύ στον δαχτυλίδι στροφής, μετατρέποντας την περιστροφή εισόδου σε ελεγχόμενη περιστροφική κίνηση.Η μετάδοση τροχιάς σκουληκιού παρέχει υψηλό ποσοστό μείωσης σε ένα σχετικά συμπαγές περίβλημα.

Ένα από τα βασικά πλεονεκτήματα είναι το χαρακτηριστικό αυτοκλείδωσής του. Όταν επιλέγεται σωστά για την εφαρμογή, η κίνηση μπορεί να αντισταθεί στην αντίστροφη περιστροφή που προκαλείται από εξωτερικά φορτία,Βοηθά στη διατήρηση της απαιτούμενης θέσης όταν ο κινητήρας δεν λειτουργεί.

Αυτό καθιστά τις μονάδες οδήγησης σπασμάτων σκουληκιών κατάλληλες για εξοπλισμό που εκτίθεται σε μεταβαλλόμενα φορτία, δονήσεις, δυνάμεις ανέμου ή απαιτήσεις θέσης.

Παράμετροι των τροχών στροφής μοντέλου VE

Βασικά χαρακτηριστικά της τροχιάς στροφής τροχιάς σκουληκιού VE

1. Υψηλή ροπή και ικανότητα φορτίου

Η σειρά VE έχει σχεδιαστεί για να μεταδίδει υψηλή ροπή ισχύος, αντίστοιχα αντέχοντας σημαντικά αξιωτικά και ακτινοβολία φορτία.Διαφορετικά μεγέθη κινητήρων επιτρέπουν στους μηχανικούς να επιλέξουν μια κατάλληλη διαμόρφωση σύμφωνα με την απαιτούμενη ροπή, ροπή ανατροπής και δομικά φορτία.

2Ο σχεδιασμός αυτοκλειδωτικού εργαλείου σκουληκιού

Το κιβώτιο μετάδοσης τροχιάς μπορεί να παρέχει λειτουργία αυτοκλείδωσης υπό κατάλληλες συνθήκες λειτουργίας.Αυτό βοηθά στη διατήρηση της θέσης της οδηγούμενης δομής χωρίς συνεχή ισχύ του κινητήρα και είναι ιδιαίτερα χρήσιμο για ηλιακό εξοπλισμό παρακολούθησης και θέσης.

3. ακριβής περιστρεφόμενη τοποθέτηση

Με ακρίβεια τοποθέτησης περιστροφής έως ≤ 0,1°, η κίνηση περιστροφής μπορεί να χρησιμοποιηθεί σε εφαρμογές όπου η ελεγχόμενη γωνιακή κίνηση είναι σημαντική, συμπεριλαμβανομένων των ηλιακών ιχνηλατηρίων,εξοπλισμός τοποθέτησης κεραίας, και βιομηχανικά περιστρεφόμενα μηχανήματα.

4. Συμπληρωματική κατασκευή

Ο δακτύλιος στροφής, ο μηχανισμός τροχιάς σκουλήκι, το σπίτι, τα ρουλεμάν και τα εξαρτήματα τοποθέτησης ενσωματώνονται σε μια συμπαγή συναρμολόγηση κίνησης.Αυτό το σχέδιο απλοποιεί την εγκατάσταση και μπορεί να μειώσει τον χώρο που απαιτείται για το περιστρεφόμενο σύστημα μεταφοράς.

5Σφραγισμένο και ανθεκτικό στη διάβρωση σχεδιασμό

Το κλειστό περίβλημα βοηθά στην προστασία των εσωτερικών εξαρτημάτων μετάδοσης από σκόνη, υγρασία και άλλα περιβαλλοντικά μολυσματικά.Η κίνηση μπορεί να ρυθμιστεί για εξωτερικές εφαρμογές όπου απαιτείται προστασία του περιβάλλοντος και μακροχρόνια μηχανική αξιοπιστία.

6. Πολλαπλές ρυθμίσεις οδήγησης

Ανάλογα με την εφαρμογή, η τροχιά στροφής μπορεί να παρέχεται με διαφορετικές λύσεις κίνησης, συμπεριλαμβανομένων κινητήρων συνεχούς ρεύματος, κινητήρων εναλλασσόμενου ρεύματος και υδραυλικών κινητήρων.Αυτό παρέχει ευελιξία για τα συστήματα παρακολούθησης ηλιακής ενέργειας, κινητά μηχανήματα και βιομηχανικό εξοπλισμό.

Δυνατότητα μετακίνησης τροχιάς σκουληκιού για συστήματα παρακολούθησης ηλιακής ενέργειας

Η ηλιακή ανίχνευση είναι μία από τις πιο ευρέως χρησιμοποιούμενες εφαρμογές για τις οδήγηση σκουληκιών.Ένας ηλιακός ανιχνευτής οδήγησε ελέγχει τη γωνιακή θέση των φωτοβολταϊκών μονάδων έτσι ώστε τα πάνελ να μπορούν να ακολουθήσουν την κίνηση του ήλιου καθ'όλη τη διάρκεια της ημέρας.

Το κατάλληλο μέγεθος της οδήγησης εξαρτάται από κάτι περισσότερο από την μόνο περιοχή του πάνελ.

• Συνολική έκταση φωτοβολταϊκού κυκλώματος

• Βάρος δομής ιχνηλάτη

• Αριθμός και διάταξη των μονάδων

• Μετατόπιση του κέντρου βαρύτητας

• Φορτίο και ταχύτητα ανέμου επιβίωσης

• Απαιτούμενη ακρίβεια παρακολούθησης

• Ταχύτητα λειτουργίας

• Απαιτούμενη ροπή διατήρησης

• Προσανατολισμός εγκατάστασης

• Τοπικές περιβαλλοντικές συνθήκες

Ως γενική παραπομπή, οι ακόλουθες περιοχές ηλιακών συλλεκτών μπορούν να εξεταστούν για προκαταρκτική επιλογή:

Η τελική επιλογή της μονάδας οδήγησης του ηλιακού ιχνηλατηρίου θα πρέπει να βασίζεται στις πλήρεις συνθήκες μηχανικού φόρτωσης και όχι μόνο στην περιοχή του πάνελ.

Δρόμος στροφής τροχιάς σκουληκιού γιαΒιομηχανικές εφαρμογές

Εκτός από τα φωτοβολταϊκά συστήματα παρακολούθησης, οι κινητήρες τροχιάς σκουληκιού είναι ευρέως εφαρμοστέοι σε εξοπλισμό που απαιτεί ελεγχόμενη περιστρεφόμενη κίνηση και μεγάλη χωρητικότητα φορτίου.

Τυπικές εφαρμογές περιλαμβάνουν:

• Συστήματα παρακολούθησης με ηλιακή ενέργεια

• Εξοπλισμός αιολικής ενέργειας

• Συστήματα εντοπισμού θέσης από δορυφόρο και κεραία

• Τροχαία γερανοί και ανυψωτικό εξοπλισμό

• Πλατφόρμες εναέριου έργου

• Μηχανήματα κατασκευής

• Έργα λιμένων και ναυτιλίας

• Μηχανήματα εξόρυξης

• Μεταλλουργικό εξοπλισμό

• Εξοπλισμός παραγωγής χάλυβα

• Γεωργικά μηχανήματα

• Εξοπλισμός επεξεργασίας λυμάτων

• Εξοπλισμός χειρισμού υλικού και περιστρεφόμενου τοποθετημένου

Για υδραυλικές εφαρμογές, η κίνηση στροφής μπορεί να συνδυαστεί με υδραυλικό κινητήρα για τη δημιουργία ενός συμπαγούς υδραυλικού συστήματος κίνησης στροφής για βαριά μηχανήματα.

Γιατί να Επιλέξετε μια Τροχιακή Τροχιά;

Σε σύγκριση με τα συμβατικά συστήματα περιστροφικής μετάδοσης, η ενσωματωμένη κίνηση περιστροφής παρέχει τα πλεονεκτήματα της μετάδοσης υψηλής ροπής, της συμπαγής εγκατάστασης, της ελεγχόμενης περιστροφής, της διατήρησης φορτίου,και απλουστευμένη ολοκλήρωση του συστήματος.

Για τους κατασκευαστές ηλιακών ιχνηλατηρίων και τους συνδυαστές εξοπλισμού, η σειρά VE προσφέρει πολλαπλά μεγέθη και αναλογίες ταχυτήτων για να προσαρμόσει διαφορετικές διαμορφώσεις ιχνηλατηρίων και απαιτήσεις φορτίου.Η κίνηση μπορεί επίσης να προσαρμοστεί με κατάλληλους κινητήρες, συνδέσεις τοποθέτησης και άλλες διαμορφώσεις σύμφωνα με τις απαιτήσεις του σχεδίου.

Υποστήριξη επιλογής τροχιάς στροφής

Η επιλογή μιας τροχιάς στροφής πρέπει να βασίζεται στην πραγματική εφαρμογή και όχι μόνο στην διάμετρο της τροχιάς ή στην περιοχή του ηλιακού πάνελ.στιγμή κλίσης, τη ροπή διατήρησης, το αξιακό φορτίο, το ακτινοβολικό φορτίο, την ταχύτητα περιστροφής και τις περιβαλλοντικές συνθήκες για να συστήσει ένα κατάλληλο μοντέλο.

Για τα έργα παρακολούθησης ηλιακής ενέργειας, παρακαλείσθε να παρέχετε την ποσότητα και τις διαστάσεις του πάνελ, το μέγεθος και το βάρος της δομής του παρακολούθησης, το κέντρο βάρους, τις συνθήκες ανέμου και την απαιτούμενη γωνία παρακολούθησης.Αυτή η πληροφορία επιτρέπει την κίνηση περιστροφής να επιλεγεί με μεγαλύτερη ακρίβεια για την πλήρη δομή παρακολούθησης.
