Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | διπλός άξονας 5 ίντσες |
|---|---|---|---|
| Αναλογία εργαλείων: | 37:1 | Αποδοτικότητα: | 40% |
| Εφαρμογή: | ηλιακά συστήματα παρακολούθησης | Πιστοποιητικό: | ISO9001, CE |
| Περιοχή εγκατάστασης: | Ανοιχτό Πεδίο, Επίπεδη Στέγη | Χαρακτηριστικά γνωρίσματα: | Εξασφαλίστε, γρήγορη εγκατάσταση |
| Επισημαίνω: | Διπλό Drive δαχτυλιδιών άξονα γυρίζοντας,Γυρίζοντας Drive δαχτυλιδιών επιτροπής PV,Η κίνηση σκουληκιών επιτροπής PV γυρίζει το δαχτυλίδι |
||
3 ο ενιαίος άξονας ίντσας μικρός γυρίζει το Drive με τη μηχανή εργαλείων 24VDC για το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
Μικρός γυρίστε την περιγραφή Drive
Η γυρίζοντας κίνηση είναι ένας νέος τύπος να γυρίσει το προϊόν, αποκαλούμενος συνήθως γυρίζοντας συμπεριφορά, η οποία αποτελείται συνήθως από το σκουλήκι, το εργαλείο, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων γυρίζουν τα ρουλεμάν, μπορούν να αντέξουν την αξονική δύναμη, την ακτινωτή δύναμη και την ανατροπή της στιγμής συγχρόνως. Έναντι των παραδοσιακών γυρίζοντας προϊόντων, η νέα γυρίζοντας συσκευή κίνησης έχει τα χαρακτηριστικά της κατάλληλης εγκατάστασης, της κατάλληλης συντήρησης και του μεγαλύτερου διαστήματος εγκαταστάσεων.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογές

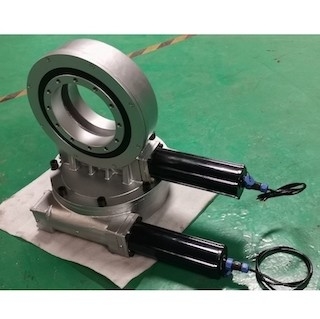

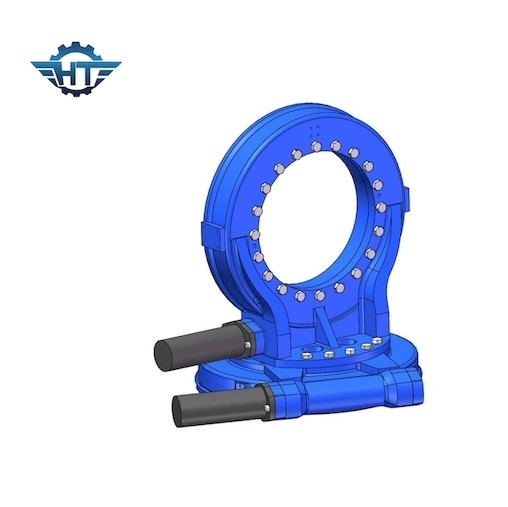

Οι γυρίζοντας μονάδες διπλός-άξονά μας παράγουν τη ροπή με την περιστροφή περίπου δύο ανεξάρτητα χωρισμένων αξόνων, διευκόλυνση της σταθερής και μεγάλης ακρίβειας μετάδοσης πέρα από ένα ευρύ φάσμα. Οι εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τα ηλιόστατα, το συγκεντρωμένο photovoltaics (CPV), και τις δορυφορικές και ραδιο κεραίες.
