Λεπτομέρειες:
|
| Γυρίζοντας σειρές: | ±60° | Υλικό: | 42CRMN, 50Mn |
|---|---|---|---|
| Εφαρμογή: | Ηλιακοί ιχνηλάτες | Εξουσιοδότηση: | 10 έτη |
| Χρώμα: | Πορτοκάλι | Μέγεθος: | 3 ίντσες σε 25 ίντσες |
| ΜΗΧΑΝΗ: | 24VDC, 220VAC | Εργαλείο σκουληκιών: | Διπλό περίβλημα |
| Επισημαίνω: | Το ηλεκτρικό πλανητικό εργαλείο σκουληκιών γυρίζει το Drive,220VAC γυρίστε το Drive εργαλείων,220VAC το εργαλείο σκουληκιών γυρίζει την κίνηση |
||

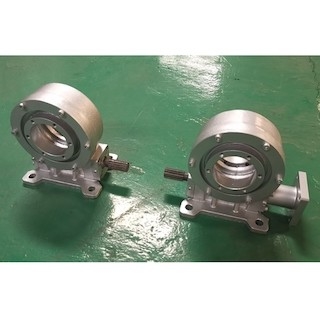

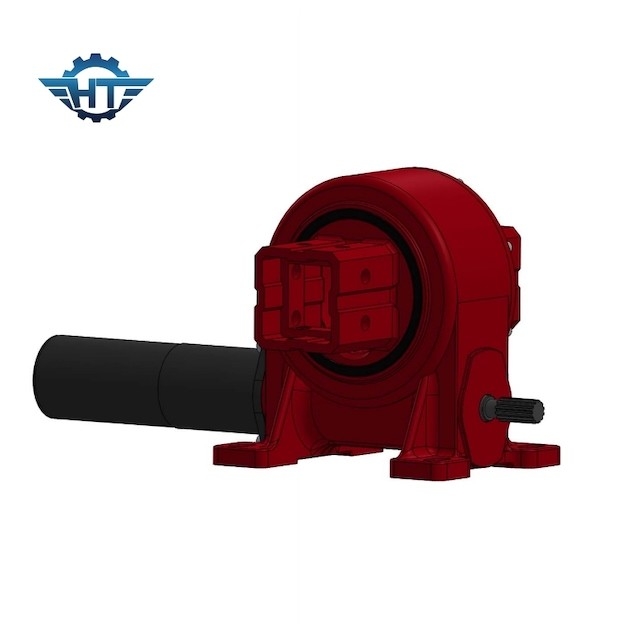

Εσωκλειόμενο γυρίζοντας εργαλείο σπιτιών VE8 με την ηλεκτρική πλανητική μηχανή εργαλείων για τους ηλιακούς ιχνηλάτες
Γυρίζοντας περιγραφή Drive εργαλείων
Το εσωκλειόμενο ηλιακό ακολουθώντας γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη στη διπλή τυλίγοντας δομή εργαλείων σκουληκιών, η οποία χαρακτήρισε την πολυ επαφή δοντιών που σχεδιάστηκε ειδικά για την οδήγηση του υψηλού φορτίου. Έχει την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία.
Η αρχή εργασίας του πλανητικού εργαλείων κιβωτίου ταχυτήτων μείωσης γίνεται για να αντέξει ένα μεγάλο ακτινωτό φορτίο λόγω της ανάλογης διανομής της ροπής. Αυτό που είναι περισσότερος, οι γυρίζοντας κινήσεις μας μπορεί να συνδεθεί με τα διαφορετικά είδη μηχανών, υδραυλική μηχανή, ηλεκτρικός κινητήρας 24vdc/12vdc, σερβο μηχανή, stepper μηχανή και έχουμε όλη τη σειρά να γυρίσει το μέγεθος κιβωτίων ταχυτήτων ικανοποιούμε τη διαφορετικές ανάγκη και την απαίτηση των πελατών.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Προφυλάξεις εγκατάστασης
Το γυρίζοντας ρουλεμάν φέρνει την μεγαλύτερη μέρος της πρόσθετης δύναμης που παράγεται από την περιστρεφόμενη κατασκευή των μηχανικών συστατικών, και οι παράγοντες όπως η μεγάλη πίεση φορτίων και το σκληρό εργασιακό περιβάλλον έχουν υποβάλει τις υψηλότερες απαιτήσεις για την απόδοσή του. Προκειμένου να εξασφαλιστεί η ομαλή πρόοδος των δραστηριοτήτων κατασκευής, είναι πολύ σημαντικό να επιλεχτούν τα υψηλής ποιότητας γυρίζοντας φέροντα προϊόντα, και τις λεπτομέρειες της εγκατάστασης και της χρήσης της δεν μπορούν να χαλαρώσουν.
1. Επιβεβαιώστε την ποιότητα. Προτού να εγκατασταθεί το γυρίζοντας ρουλεμάν, μια προσεκτική οπτική επιθεώρηση πρέπει να γίνει για να επιβεβαιώσει ότι το γυρίζοντας ρουλεμάν δεν έχει βλαφθεί πολύ κατά τη διάρκεια της μεταφοράς, όπως η αυστηρές διάβρωση και η παραμόρφωση.
2. Καθαρίστε επάνω τις ακαθαρσίες. Όταν υπάρχουν ξένα αντικείμενα όπως τα μόρια άμμου και οι αρχειοθετήσεις σιδήρου μέσα στη γυρίζοντας συμπεριφορά, θα προκαλέσει την ένδυση στα παρακείμενα συστατικά κατά τη διάρκεια της λειτουργίας της μηχανής, η απεριοδική δόνηση θα εμφανιστεί, και θα υπάρξουν επίσης άκαμπτες αποτυχίες περιστροφής. Κοντύντε τη μηχανική ζωή.
3. Εξασφαλίστε ακρίβεια. Αφότου εγκαθίστανται τα μέρη, είναι απαραίτητο να ελεγχθεί η επαφή μεταξύ του γυρίζοντας φέροντος αεροπλάνου και του αεροπλάνου εγκαταστάσεων. Εάν υπάρχει ένα χάσμα, το υλικό που μπορεί να καλύψει το κενό πρέπει να χρησιμοποιηθεί για να καλύψει το κενό για να αποτρέψει να γυρίσει από την παραμόρφωση αφότου σφίγγεται το μπουλόνι.
