Λεπτομέρειες:
|
| Ονομασία του προϊόντος: | Δρόμος σλίβανσης Worm Gear | Ζωή τομέων: | 25~30 έτη |
|---|---|---|---|
| Εφαρμογή: | Ενιαία Ηλιακή Παρακολούθηση | Σπασμωδική κίνηση: | ≤0.1° |
| Υλικό: | Χυτοσίδηρο | Τοποθετώντας θέση: | Οριζόντια/Κοντά |
| Βαθμός προστασίας: | Διάκριση IP66 | Θερμοκρασία λειτουργίας: | -20℃~+80℃ |
| Επισημαίνω: | Β7 σιδηροδρομική ρολόι σκουλήκι ελαστικό έσπρωξε κίνηση,Αυτοκλείδωμα σκουληκιού οδήγησης,Ηλιακή μονάδα παρακολούθησης σκουληκιού |
||

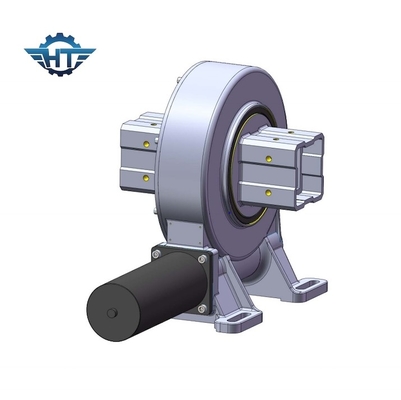

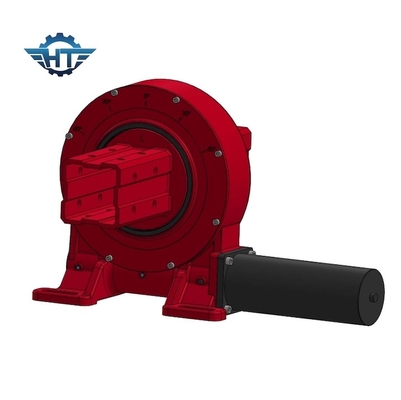

VE7 Hourglass Enveloping Worm Gear Slewing Drive για το μοναδικό ηλιακό σύστημα παρακολούθησης
Περιγραφή της τροχιάς στροφής του ρολογιού σκουληκιού
Οι κινητήρες κυλινδρικής κίνησης, γνωστοί και ως κινητήρες κυλινδρικής κίνησης ή ρυμουλκούμενοι κυλινδρικοί ρυμουλκούμενοι, είναι ένας τύπος κιβωτίου ταχυτήτων που παρέχει περιστροφική κίνηση σε εφαρμογές μηχανών.Αποτελούνται από δαχτυλίδι στροφής (μεγάλο ρουλέν) και μηχανισμό κίνησης, συνήθως ένα σύστημα τροχιάς σκουληκιού ή ένα σύστημα τροχιάς σπινθήρα.
Η Hangtuo Mechanical, που βρίσκεται στο Changzhou της Κίνας, διαθέτει πλούσια και εξειδικευμένη γνώση για το σχεδιασμό, την ανάπτυξη και την κατασκευή τροχών στροφής.Η ομάδα μας ειδικεύεται σε έρευνες και εξελίξεις σε αυτόν τον συγκεκριμένο τομέα.Η εμπειρία μας καλύπτει τους τομείς των τεχνολογιών παρακολούθησης για φωτοβολταϊκά συστήματα, μηχανικής, τεχνολογίας τροχιάς.
Παραμέτρους επιδόσεων του μοντέλου VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Αρχή λειτουργίας
Η αρχή λειτουργίας της κίνησης στροφής βασίζεται στην μετάδοση ταχυτήτων.τα πλανητικά κιβώτια στο μηχανισμό κίνησης μεταδίδουν τη ροπή στο εξωτερικό κιβώτιο και στο εσωτερικό κιβώτιοΤο εξωτερικό δαχτυλίδι είναι συνδεδεμένο με το δαχτυλίδι και το εσωτερικό δαχτυλίδι είναι συνδεδεμένο με τον μηχανισμό κίνησης.Με τον έλεγχο της περιστροφής του μηχανισμού κίνησης, μπορεί να ελέγχεται η περιστροφή του φορτίου που συνδέεται με την κίνηση στροφής.
Εφαρμογές
Ηλιακοί ανιχνευτές, συμπεριλαμβανομένων συστημάτων ανίχνευσης ηλιακής ενέργειας με ένα άξονα και συστημάτων ανίχνευσης ηλιακής ενέργειας με δύο άξονες, ανεμογεννήτριες, δορυφορικά και ραντάρ πιάτα, γερανοί φορτηγών, ανελκυστήρες, εξοπλισμός κοινής ωφέλειας,υδραυλικά εξαρτήματα, εξοπλισμός εργαλείων πετρελαίου, χειριστές ελαστικών, σκάφτες και ανελκυστήρες αυτοκινήτων.
