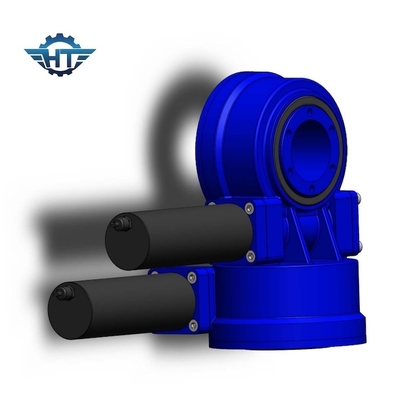

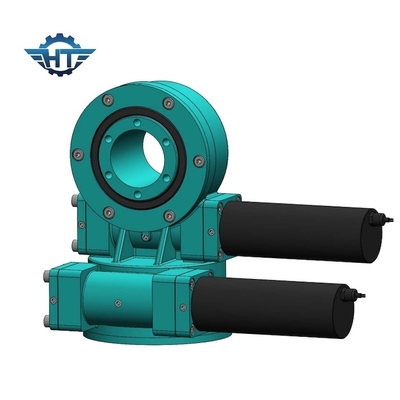

Μετατόπιση διπλού άξονα με δομή σκουληκιού και γραναζιού για ηλιακό σύστημα παρακολούθησης
Περιγραφή Worm And Gear Slew Drive
Οι κινήσεις περιστροφής αποτελούνται από ρουλεμάν περιστροφής, άξονα ατέρμονα, περίβλημα, έδρανο, κινητήρα και ούτω καθεξής.Ο κινητήρας οδηγεί τον άξονα ατέρμονα, ο εξωτερικός δακτύλιος του ρουλεμάν περιστροφής θα περιστραφεί, ο εξωτερικός δακτύλιος εξάγει τη ροπή μέσω της φλάντζας ενώ ο εσωτερικός δακτύλιος του ρουλεμάν περιστροφής είναι στερεωμένος στο περίβλημα.
SDE Model Slew Drives Parameters
| Παράμετροι απόδοσης μοντέλου SDE | ||||||||||||
| Μοντέλο | Ονομαστική ροπή εξόδου (Nm) |
Ροπή κλίσης (kN.m) |
Ροπή συγκράτησης (kN.m) | Αξονικό φορτίο (kN) | Ακτινικό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep (℃) |
Αυτοκλείδωμα | Βάρος (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 25 κιλά |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 34 κιλά |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 56 κιλά |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 92 κιλά |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 160 κιλά |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 224 κιλά |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 320 κιλά |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 492 κιλά |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 705 κιλά |
Λειτουργία
Η κίνηση περιστροφής μπορεί να διατηρήσει περισσότερο αξονικό φορτίο, ακτινικό φορτίο και ροπή κλίσης.Το πικάπ ή το πλαίσιο περιστρέφεται στο αζιμούθιο και το υψόμετρο που κινείται με κίνηση περιστροφής.
Εφαρμογή
Για Solar: Έχει σχεδιαστεί σε σύστημα ηλιακής παρακολούθησης και βελτιώνει την απόδοση παραγωγής ενέργειας.
Για βιομηχανική χρήση: Χρησιμοποιείται κυρίως για την οδήγηση δύο σχετικά περιστρεφόμενων αντικειμένων κατά 360°.
Πλεονεκτήματα
1. Σχεδιασμένο με άξονα σκουλήκι κλεψύδρας που παρέχει περισσότερη επαφή με τα δόντια και μεγαλύτερη ροπή
2. Η διάρκεια ζωής αυξάνεται με τη σκλήρυνση του γραναζιού και του αυτοκινητόδρομου
3. Η απόδοση του προϊόντος ελέγχεται και διασφαλίζεται η ποιότητα του προϊόντος.
Υπάρχουν πολλές εφαρμογές στις οποίες μπορεί να χρησιμοποιηθεί η περιστροφική κίνηση, κυρίως επειδή είναι ιδανική για εφαρμογές που απαιτούν ισχύ συγκράτησης φορτίου και ισχύ περιστροφικής ροπής.
