Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Μοντέλο: | SDE7" |
|---|---|---|---|
| Σχέση μετάδοσης: | 57:1 | Ονομαστική ροπή εξόδου: | 2000 Nm |
| Ροπή συγκράτησης: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
| Αποδοτικότητα: | 40% | Τυπικό χρώμα: | RAL 9006 |
| Αξονικό φορτίο: | 34 kN | Ακτινικό Φορτίο: | 58 kN |
| Επισημαίνω: | Διπλός άξονας Small Slew Drive 24VDC,Brushed Motor Small Slew Drive,2000 Nm Small Slew Drive |
||

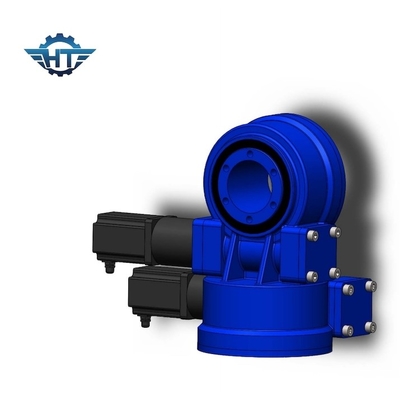

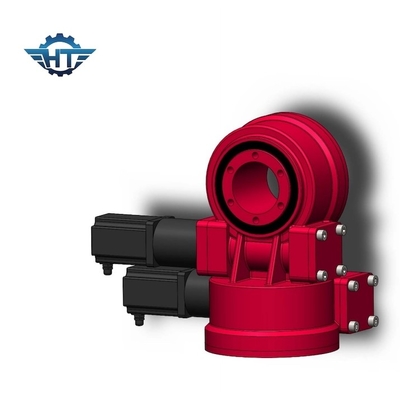

Μικρής κίνησης διπλού άξονα με μοτέρ 24VDC για ηλιακό σύστημα παρακολούθησης
Περιγραφή Small Slew Drive
Οι περιστρεφόμενοι ηλεκτροκινητήρες της Hangtuo παρέχουν μεγάλη αναλογία σε ένα μόνο στάδιο μετάδοσης, βελτιστοποιημένη για βάρος έναντι απόδοσης.Τα ρουλεμάν και τα γρανάζια συναρμολογούνται σε ένα περίβλημα χαμηλού προφίλ, που συγκρατείται και είναι έτοιμο για εγκατάσταση, επιτρέποντας στο προϊόν να αντιδρά σε όλες τις αξονικές και ακτινικές δυνάμεις και με αποτέλεσμα ροπές κλίσης που δημιουργούνται στις πιο απαιτητικές εφαρμογές.Αυτά τα εξαιρετικά προσαρμόσιμα προϊόντα διαθέτουν επίσης ισχυρή αντοχή σε κραδασμούς, απόδοση μεγάλης διάρκειας ζωής, ομαλή περιστροφή, προστασία ρουλεμάν και επιλογές σφραγισμένης μετάδοσης κίνησης.Όλα τα τεχνικά πλεονεκτήματα, σε συνδυασμό με τα κορυφαία στον κλάδο πρότυπα ποιότητας, καθιστούν τα προϊόντα Hangtuo τους ιδανικούς υποψηφίους για εφαρμογές βαρέως τύπου με κρίσιμες επιδόσεις.
SDE Model Slew Drives Parameters
| Παράμετροι απόδοσης μοντέλου SDE | ||||||||||||
| Μοντέλο | Ονομαστική ροπή εξόδου (Nm) |
Ροπή κλίσης (kN.m) |
Ροπή συγκράτησης (kN.m) | Αξονικό φορτίο (kN) | Ακτινικό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep (℃) |
Αυτοκλείδωμα | Βάρος (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 25 κιλά |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 34 κιλά |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 56 κιλά |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 92 κιλά |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 160 κιλά |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 224 κιλά |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 320 κιλά |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 492 κιλά |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 705 κιλά |
Η αρχή λειτουργίας του Slew Drive
Το σκουλήκι κινείται από τον κινητήρα, ο οποίος οδηγεί τον εξωτερικό δακτύλιο του δακτυλίου περιστροφής να περιστραφεί.ο εξωτερικός δακτύλιος εξάγει τη ροπή μέσω της φλάντζας και ο εσωτερικός δακτύλιος του δακτυλίου περιστροφής στερεώνεται στο περίβλημα.Η κίνηση περιστροφής έχει αντίστροφη αυτοασφάλιση λόγω της μετάδοσης κίνησης ατέρμονα με χαρακτηριστικά αντίστροφης αυτοασφάλισης.
Γλωσσάρι βασικών παραμέτρων
Ροπή κλίσης: Η ροπή είναι το φορτίο πολλαπλασιασμένο με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου του ρουλεμάν περιστροφής.Εάν η qorque που δημιουργείται από το φορτίο και την απόσταση είναι μεγαλύτερη από την ονομαστική ροπή κλίσης, η κίνηση περιστροφής θα ανατραπεί.
Ακτινικό φορτίο:Φορτίο κατακόρυφα στον άξονα του ρουλεμάν περιστροφής
Αξονικό φορτίο:Φορτίο παράλληλα με τον άξονα του ρουλεμάν περιστροφής
Ροπή συγκράτησης:Είναι η αντίστροφη ροπή. Όταν ο ηλεκτροκινητήρας περιστρέφεται αντίστροφα και τα μέρη δεν έχουν υποστεί ζημιά, η μέγιστη ροπή που επιτυγχάνεται ονομάζεται ροπή συγκράτησης.
Αυτοκλείδωμα:Μόνο όταν είναι φορτωμένος, ο περιστρεφόμενος ηλεκτροκινητήρας δεν μπορεί να περιστραφεί αντίστροφα και, επομένως, ονομάζεται αυτοκλείδωμα.
Προσαρμοσμένες Υπηρεσίες
1. Ειδικός σχεδιασμός βασισμένος σε διαφορετικές εφαρμογές και έργα
2. Θα μπορούσαν να συνδυαστούν διαφορετικοί τύποι κινητήρων, όπως υδραυλικοί κινητήρες, βηματικοί κινητήρες, ηλεκτρικοί κινητήρες κ.λπ.
3. Διατίθενται διαφορετικά χρώματα με βάση τον κωδικό RAL.Το τυπικό μας χρώμα είναι RAL 9006.
