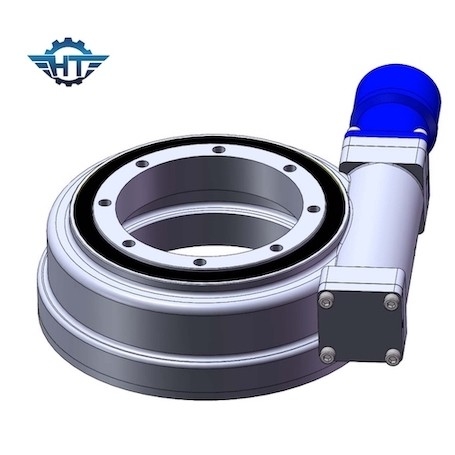

SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM

SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM

SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM
SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM

Μεγάλες Εικόνας :  SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: HT
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: SE3"
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: USD 200~300/ pc

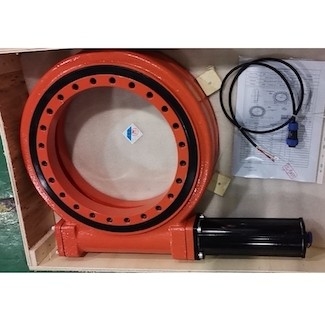

Συσκευασία λεπτομέρειες: κιβώτιο κοντραπλακέ
Χρόνος παράδοσης: 15~45 ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 2000 PC το μήνα

SE3 σύστημα Drive PV εργαλείων σκουληκιών που γαλβανίζει τη ροπή κλίσης 1500NM

περιγραφή
Πρότυπο: SE3 Τύπος: Worm and Gear
Χρώμα: όπως ζητείται Αναλογία εργαλείων: 31:1
COem: Διαθέσιμος Υλικό: QT και 42CRMO
Πιστοποιητικό: ISO9001, CE Ζωγραφική: Διαθέσιμος
Επισημαίνω:

SE3 Drive εργαλείων σκουληκιών

,

Σύστημα Drive PV εργαλείων σκουληκιών

,

SE3 η κίνηση σκουληκιών γυρίζει το δαχτυλίδι

SE3 Drive εργαλείων σκουληκιών κλεψυδρών για το ακολουθώντας σύστημα ηλιακού πλαισίου ήλιων δύναμης PV



Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών



Δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο, κατά συνέπεια η ροπή και η σπασμωδική κίνηση μειώθηκε.




Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο, η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών.



Πώς να εγκαταστήσει τις γυρίζοντας κινήσεις;

1. Καθαρίστε την τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.

2. Ανυψώστε γυρίζει την κίνηση με τα μπουλόνια ματιών.

3. Γυρίστε την κίνηση θα τοποθετηθεί στον εκφορτωμένο όρο.

4. Η ακόλουθη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.

5. Εφαρμόστε το υγρό κλειδαριών νημάτων στα νήματα.

6. Βάλτε το υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ ζητώντας τα μέρη συναρμολογήσεων πλήρως.

7. Φορτώστε εκ των προτέρων τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.



Παράμετροι απόδοσης της σειράς SE



Πρότυπες παράμετροι απόδοσης SE
Πρότυπο

Εκτιμημένη παραγωγή

Ροπή (N.m)

Κλίση

Ροπή

(N.m)

Εκμετάλλευση

Ροπή

(N.m)

Αξονικός

Φορτίο

(kN)

Ακτινωτός

Φορτίο

(kN)

Αναλογία Αποδοτικότητα

Ακρίβεια

(βαθμός)

IP

Εργασία TEP.

(℃)

Μόνος

κλείδωμα

Βάρος

(κλ)

400 1000 1800 22 12 32:1 40% ≤0.1 66 -40~+120 Ναι 6
600 1500 3000 30 16 31:1 40% ≤0.1 66 -40~+120 Ναι 8
800 6000 9200 68 27 37:1 40% ≤0.1 66 -40~+120 Ναι 12
2000 13500 13200 132 58 57:1 40% ≤0.1 66 -40~+120 Ναι 21
4400 45000 30800 340 130 61:1 40% ≤0.1 66 -40~+120 Ναι 49
12» 5800 54400 40560 480 190 78:1 40% ≤0.1 66 -40~+120 Ναι 61
14» 6550 68000 54200 680 230 85:1 40% ≤0.1 66 -40~+120 Ναι 63
17» 9400 135600 65040 980 390 102:1 40% ≤0.1 66 -40~+120 Ναι 105
21» 16000 203400 81000 1600 640 125:1 40% ≤0.1 66 -40~+120 Ναι 149
25» 21000 271160 89000 2400 950 150:1 40% ≤0.1 66 -40~+120 Ναι

204



Εφαρμογές



Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι γυρίζοντας κινήσεις χρησιμοποιούνται ευρέως στην αεροδιαστημική περιοχή, τα συστήματα ηλιακής ενέργειας, τους ανεμοστροβίλους, το σύστημα δορυφορικής μετάδοσης, και τα μηχανήματα εφαρμοσμένης μηχανικής όπως τους γερανούς φορτηγών, και τους ανελκυστήρες ατόμων, κ.λπ. Πρόσφατα έτη, έχει χρησιμοποιηθεί πλούσια στα φωτοβολταϊκά συστήματα ηλεκτρικής παραγωγής, ειδικό όχημα, βαρέων καθηκόντων φορτηγό επίπεδων οθονών, γερανοί εμπορευματοκιβωτίων, τοποθετημένος φορτηγό γερανός, αυτοκινητικός γερανός και εναέρια οχήματα, γερανοί, γερανοί ατσάλινων σκελετών, μικροί σταθμοί αιολικής ενέργειας, διαστημικές επικοινωνίες, δορυφορικός δέκτης, κ.λπ.
