Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Σκουλήκι Gear Backlash: | 0,1 βαθμοί |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 5060 Nm |
| Κράτημα της ροπής: | kNm 40 | Ροπή κλίσης: | 5 kNm |
| Τυποποιημένο χρώμα: | RAL 9006 | Βάρος φορτίων: | 200~800 κλ |
| Επισημαίνω: | να παγιδεψει εργαλείων μικρό γυρίζει το Drive,ο υψηλός backholding ηλιακός ιχνηλάτης γυρίζει το Drive,το εργαλείο που παγιδεύει το σκουλήκι γυρίζει την κίνηση |
||

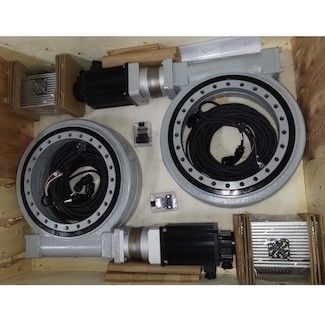

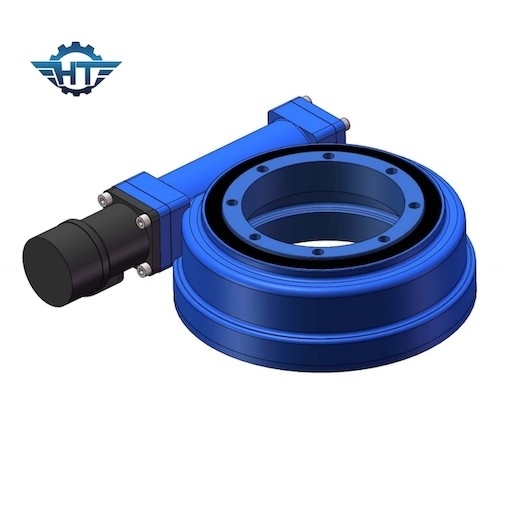

Οριζόντια εσωκλειόμενα SE7 γυρίζοντας Drive κατοικίας για τον ενιαίο ιχνηλάτη ήλιων άξονα ηλιακό ηλιακό
Εσωκλειόμενη περιγραφή Drive κατοικίας γυρίζοντας
Η γυρίζοντας κίνηση εργαλείων σκουληκιών του Hangtuo χαρακτήρισε με καλή να παγιδεψει σκουληκιών και εργαλείων τυλίγματος και την πολυ επαφή δοντιών που κάνει τη γυρίζοντας κίνηση με την υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης. Είναι self-locking και μπορεί να περιστραφεί ανώτατο ±65 °. Εάν περισσότερη μεγαλύτερη σειρά χρειάστηκε, μπορεί να προσαρμοστεί.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Πώς να γυρίσει οδηγεί τις εργασίες στο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα;
Παίρνοντας τον Ανατολής-Δύσης οριζόντιο ιχνηλάτη ενιαίος-άξονα για παράδειγμα, η αρχή της οριζόντιας καταδίωξης ενιαίος-άξονα εξηγείται. Ο άξονας περιστροφής του ηλιακού ακολουθώντας συστήματος τακτοποιείται στη βορρά-νότου κατεύθυνση. Κατόπιν, σύμφωνα με την αλλαγή της γωνίας αζιμουθίου του ήλιου, οι φωτοβολταϊκές ενότητες περιστρέφονται γύρω από τον άξονα της περιστροφής, και ο προσανατολισμός των ενοτήτων στον ιχνηλάτη ρυθμίζεται σύμφωνα με το βαθμό διέγερσης φωτός του ήλιου, που μειώνει τη γωνία μεταξύ του κανονικού των φωτοβολταϊκών ενοτήτων και του άμεσου φωτός του ήλιου, και που αυξάνει την ηλιακή ακτινοβολία στην επιφάνεια της ενότητας. , το οποίο μπορεί αποτελεσματικά να αυξήσει την ηλεκτρική παραγωγή. Η ηλεκτρική παραγωγή του επίπεδου ακολουθώντας συστήματος ενιαίος-άξονα μπορεί να αυξηθεί από 10% σε 25% στις περισσότερες περιοχές. Η ηλεκτρική παραγωγή Ανατολής-Δύσης επίπεδος uniaxial μπορεί να αυξηθεί από 25% στις χαμηλές περιοχές γεωγραφικού πλάτους, το οποίο είναι η καλύτερη περιοχή προσαρμογής.
