Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Μοντέλο: | SDE7" |
|---|---|---|---|
| Σχέση μετάδοσης: | 57:1 | Ονομαστική ροπή εξόδου: | 2000 Nm |
| Ροπή συγκράτησης: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
| Αποδοτικότητα: | 40% | Τυπικό χρώμα: | RAL 9006 |
| Επισημαίνω: | SDE Dual Axis Small Slew Drive,PV Tracking Dual Axis Slew Drive,Dual Axis Slew Drive 2000 Nm |
||

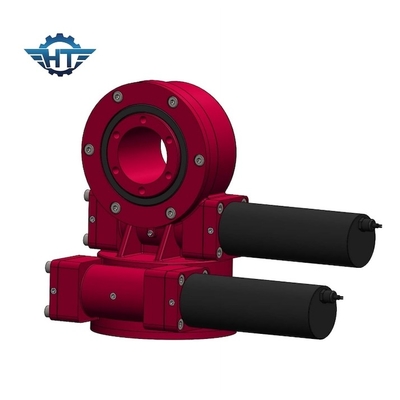

SDE Series Dual Axis Small Slew Drive with Brushed Motor for PV Tracking System
Περιγραφή Small Slew Drive Dual Axis
History of Tower Photothermal
Η σχεδιαστική ιδέα του συστήματος παραγωγής ηλιακής θερμικής ενέργειας πύργου προτάθηκε από την πρώην Σοβιετική Ένωση τη δεκαετία του 1950.Το 1950, η πρώην Σοβιετική Ένωση σχεδίασε τον πρώτο στον κόσμο ηλιακό θερμοηλεκτρικό σταθμό μικρού πύργου και πραγματοποίησε εκτεταμένη και θεμελιώδη εξερεύνηση και έρευνα για την τεχνολογία παραγωγής ηλιακής θερμικής ενέργειας.Σύμφωνα με ελλιπή στατιστικά στοιχεία, από το 1981 έως το 1991 κατασκευάστηκαν στον κόσμο περισσότεροι από 20 μεγαβάτ πειραματικοί σταθμοί ηλιακής θερμικής ενέργειας, η κύρια μορφή των οποίων είναι ο πύργος, με μέγιστη παραγωγή ισχύος 80 MW.Τον Ιούλιο του 2013, ο πύργος Qinghai Zhongkong Delingha της Κίνας 50MW ηλιακού σταθμού θερμικής ενέργειας-Φάση I-10MW ενσωματώθηκε επιτυχώς στο Qinghai Power Grid, υποδεικνύοντας ότι η τεχνολογία παραγωγής ηλιακής θερμικής ενέργειας που αναπτύχθηκε από την Κίνα έχει κάνει σταθερά βήματα προς την εμπορική λειτουργία.
Μοντέλο SDE Slew Drives Εφαρμοσμένες στο Tower CSP
| Παράμετροι απόδοσης μοντέλου SDE | ||||||||||||
| Μοντέλο | Ονομαστική ροπή εξόδου (Nm) |
Ροπή κλίσης (kN.m) |
Ροπή συγκράτησης (kN.m) | Αξονικό φορτίο (kN) | Ακτινικό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep (℃) |
Αυτοκλείδωμα | Βάρος (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40 με +80 | Ναί | 25 κιλά |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40 με +80 | Ναί | 34 κιλά |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40 με +80 | Ναί | 56 κιλά |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40 με +80 | Ναί | 92 κιλά |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40 με +80 | Ναί | 160 κιλά |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 224 κιλά |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 320 κιλά |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 492 κιλά |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 705 κιλά |
Χαρακτηριστικά
1. Υψηλή ροπή συγκράτησης για τη βελτίωση της ασφάλειας του ηλιακού συστήματος παρακολούθησης
2. Εσωτερικά περιτυλιγμένη κίνηση σκουληκιού
3. Επαφή πολλαπλών δοντιών για εξασφάλιση υψηλού φορτίου
4. Λειτουργία αυτόματου κλειδώματος
Εφαρμογές
Σταθμός παραγωγής ενέργειας CSP-πύργος/ηλιοστάτης
Προσαρμοσμένες Υπηρεσίες
1. Ειδικός σχεδιασμός βασισμένος σε διαφορετικές εφαρμογές και έργα
2. Θα μπορούσαν να συνδυαστούν διαφορετικοί τύποι κινητήρων, όπως υδραυλικοί κινητήρες, βηματικοί κινητήρες, ηλεκτρικοί κινητήρες κ.λπ.
3. Διατίθενται διαφορετικά χρώματα με βάση τον κωδικό RAL.Το τυπικό μας χρώμα είναι RAL 9006.
