Λεπτομέρειες:
|
| Σχέση μετάδοσης: | 61:1 | Αποδοτικότητα: | 40% |
|---|---|---|---|
| Τύπος: | Περίφρακτος | Εφαρμογή: | Tilted Solar Trackers |
| Υπηρεσία OEM: | Διαθέσιμος | Οδηγός: | υδραυλικός κινητήρας |
| Βαθμός IP: | IP66 | Χρώμα: | Οπως ζητήθηκε |
| Επισημαίνω: | Οριζόντια κλειστή κίνηση μικρής περιστροφής,24 VDC κλειστή κίνηση κινητήρα,κλειστή κίνηση κινητήρα υδραυλικού κινητήρα |
||

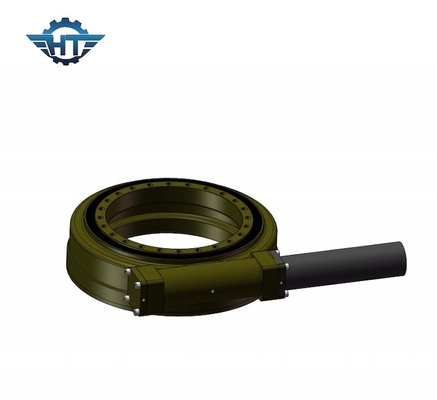

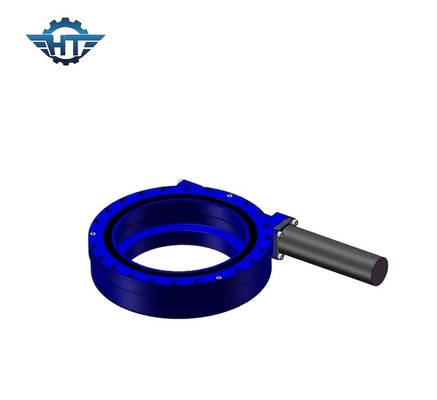

Οριζόντια κλειστή κίνηση μικρής περιστροφής με μοτέρ 24VDC με ηλιακούς ανιχνευτές με κλίση
Περιγραφή εσώκλειστου Small Slew Drive
Ως πηγή ισχύος, ο κινητήρας περιστροφής είναι συνήθως πλανητικός κινητήρας DC ή κινητήρας μετάδοσης AC ή υδραυλικός κινητήρας γραναζιών.Ο υδραυλικός κινητήρας AC χρησιμοποιείται κυρίως στα μηχανήματα κατασκευής ως σύστημα κίνησης ισχύος.Καθώς το εξάρτημα πυρήνα είναι η κίνηση του δακτυλίου περιστροφής, το κιβώτιο ταχυτήτων μπορεί εύκολα να αντέξει τις αξονικές και ακτινικές δυνάμεις.
Το Slew drive είναι ένα νέο είδος προϊόντων slew.Αποτελείται από σκουλήκι, δακτύλιο περιστροφής, ολικό κλειστό περίβλημα, ηλεκτρικό ή υδραυλικό κινητήρα.Τα μέρη του πυρήνα είναι περιστρεφόμενος δακτύλιος, ώστε να μπορεί να αντέξει ταυτόχρονα αξονική φόρτιση, ακτινική φόρτιση και ροπή τίτλου.Συγκρίνετε με τα παραδοσιακά προϊόντα slew, το slew drive είναι εύκολο στην εγκατάσταση και τη συντήρηση, μπορεί επίσης να εξοικονομήσει περισσότερο χώρο.Οι τυπικές εφαρμογές του slew drive μας περιλαμβάνουν γεωργικά μηχανήματα, μηχανήματα κατασκευής, συστήματα μεταφοράς, γερανούς, γεωτρήσεις, εξόρυξη, στρατιωτικούς, δράγες, λούνα παρκ, ηλιακό σύστημα παραγωγής και άλλα νέα ενεργειακά πεδία.
Δεδομένα απόδοσης Slewing Drive Model SE
| Μοντέλο | Αναλογία | Ονομαστική ροπή εξόδου | Ροπή κλίσης | Ροπή συγκράτησης | Αξονικό Φορτίο | Ακτινικό Φορτίο | Αποδοτικότητα | Ακρίβεια | Αυτοκλείδωμα | Βάρος |
| Nm | Nm | Nm | kN | kN | βαθμός | Ναί | κιλό | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ναί | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ναί | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ναί | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ναί | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ναί | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ναί | 182 |
Εφαρμογή Slewing Drive
Η κίνηση περιστροφής είναι ένα τέλειο προϊόν ελέγχου κίνησης για την εφαρμογή που απαιτεί ισχύ περιστροφικής ροπής.
Slew Drive For Solar: έχει σχεδιαστεί για περιστροφή ηλιακού φωτοβολταϊκού πάνελ και βελτιώνει την απόδοση παραγωγής ενέργειας.Διατίθενται λύσεις ηλιακής παρακολούθησης μονού άξονα και διπλού άξονα.
Η περιστρεφόμενη κίνηση για την εφαρμογή συστήματος ηλιακής παρακολούθησης περιλαμβάνει ηλιακό δίσκο συγκεντρωτή, CPV (Συγκεντρωμένα φωτοβολταϊκά), CSP (Συγκεντρωμένη ηλιακή ενέργεια), ηλιακή παραβολική κοιλότητα, φωτοβολταϊκό ιχνηλάτη
Για ανεμογεννήτριες: Οι στροφείς κινητήρες χρησιμοποιούνται για την περιστροφή του βάθρου στις ανεμογεννήτριες
Εφαρμογή Slewing Drive for Construction Machinery: εφαρμόζεται ευρέως σε τοποθετημένο γερανό φορτηγού, εναέρια πλατφόρμα εργασίας, Dock Crane, Timber Grab
Για την αγορά βιομηχανίας: Γραμμή αυτοματισμού/συναρμολόγησης, ρομποτικός βραχίονας
Για δορυφόρο: το slew drive μπορεί να χρησιμοποιηθεί για διαστημικές επικοινωνίες και συστήματα παγκόσμιου εντοπισμού θέσης σε δορυφορικό πιάτο
