Λεπτομέρειες:
|
| Σχέση μετάδοσης: | 31:1 | Τύπος: | Περίφρακτος |
|---|---|---|---|
| Εφαρμογή: | Σύστημα παρακολούθησης φωτοβολταϊκών | Οδηγός: | υδραυλικός κινητήρας |
| Βαθμός IP: | IP66 | Χρώμα: | Οπως ζητήθηκε |
| Αποτελεσματικότητα: | 40% | Αντίκτυπος: | 0,1 βαθμός |
| Επισημαίνω: | SE Worm Gear Slew Drive,Μονού άξονα Small Gear Slew Drive,Υψηλής ακρίβειας PV Gear Slew Drive |
||

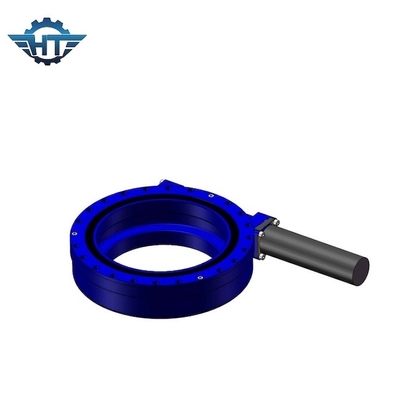

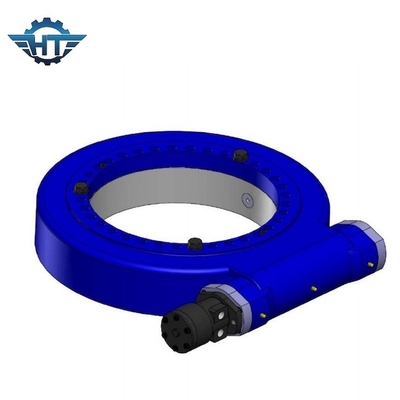

SE Worm Gear Single Axis Small Slew Drive for High Accuracy PV Tracking System
Περιγραφή Small Slew Drive
Ο ηλιακός ιχνηλάτης πρέπει να έχει ομαλή, αργή και στιβαρή κίνηση.Ο ιχνηλάτης πρέπει να διαθέτει υψηλή ακρίβεια θέσης και υψηλό βαθμό αξιοπιστίας.Αυτές οι απαιτήσεις μπορούν να επιτευχθούν από ειδικά σχεδιασμένους οδηγούς γνωστούς ως στροφείς οδηγούς.
Ακρίβεια: 0,1 μοίρες
Διαθέσιμο: 3 ίντσες - 12 ίντσες
Οριζόντια εγκατάσταση
Συνιστάται η τοποθέτηση των περιστρεφόμενων κινητήρων ανάποδα στον άξονα του αζιμουθίου σε ηλιακές εφαρμογές για καλύτερη προστασία και προσθήκη προστασίας για τον άξονα ανύψωσης.Για άλλες εφαρμογές, οι κατευθύνσεις τοποθέτησης θα βασίζονται στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για καλύτερη προστασία.
Κάθετη εγκατάσταση
Συνιστάται η τοποθέτηση των περιστρεφόμενων κινητήριων μηχανισμών αναφοράς στο προσαρτημένο τράβηγμα ανάποδα σε ηλιακές εφαρμογές για καλύτερη προστασία.Για άλλες εφαρμογές, οι κατευθύνσεις τοποθέτησης θα βασίζονται στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για καλύτερη προστασία.
Παράμετροι απόδοσης της σειράς SE
| Μοντέλο | Αναλογία | Ονομαστική ροπή εξόδου | Ροπή κλίσης | Ροπή συγκράτησης | Αξονικό Φορτίο | Ακτινικό Φορτίο | Αποδοτικότητα | Ακρίβεια | Αυτοκλείδωμα | Βάρος |
| Nm | Nm | Nm | kN | kN | βαθμός | Ναί | κιλό | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ναί | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Ναί | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ναί | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ναί | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ναί | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ναί | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ναί | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ναί | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ναί | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ναί | 182 |
Χαρακτηριστικά
1. Με την υιοθέτηση του ρουλεμάν περιστροφής ως βασικό συστατικό του, η κίνηση περιστροφής μπορεί να φέρει ταυτόχρονα αξονική δύναμη, ακτινική δύναμη και ροπή κλίσης.
2. Η κίνηση περιστροφής εφαρμόζεται ευρέως σε αρθρωτά ρυμουλκούμενα, όλους τους τύπους γερανών, εναέρια πλατφόρμα εργασίας, ηλιακά συστήματα παρακολούθησης και συστήματα αιολικής ενέργειας.
3. Τα ηλεκτρικά και πλανητικά κιβώτια ταχυτήτων μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
4. Η περιστρεφόμενη κίνηση έχει το πλεονέκτημα της εξοικονόμησης χώρου στις εγκαταστάσεις, της μέγιστης χωρητικότητας φορτίου σε συμπαγή σχεδιασμό, της μεγάλης διάρκειας ζωής, του μειωμένου κόστους συντήρησης κ.λπ.
Σχέδια Δομών
1. Βάση στέγασης
2. Δαχτυλίδι περιστροφής
3. Αυτοκινητόδρομος
4. Σφραγίδα
5. Πάνω Πλάκα
6. Κίνηση (υδραυλικός κινητήρας/ηλεκτρονικός κινητήρας)
7. Προσαρμογέας κινητήρα
8. Ο-ring
9. Τρύπα εισόδου
10. Άξονας απέναντι από τον κινητήρα
11. Τελικό Καπ
12. Εξώφυλλο
13. Κωδικοποιητής
