Λεπτομέρειες:
|
| Μοντέλο: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 | Σχέση μετάδοσης: | 61:1 |
|---|---|---|---|
| Εφαρμογή: | Φ/Β ηλιακοί ιχνηλάτες | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Ηλεκτροκινητήρας συνεχούς ρεύματος | Εγκατάσταση: | οριζόντια ή κάθετη τοποθέτηση |
| Χρώμα: | Οπως ζητήθηκε | Αντίκτυπος: | λιγότερο από 0,1 μοίρες |
| Επισημαίνω: | Κάθετη PV Worm Gear Slew Drive,9 ιντσών Worm Gear Slew Drive,Single Axis Worm Gear Slew Drive |
||

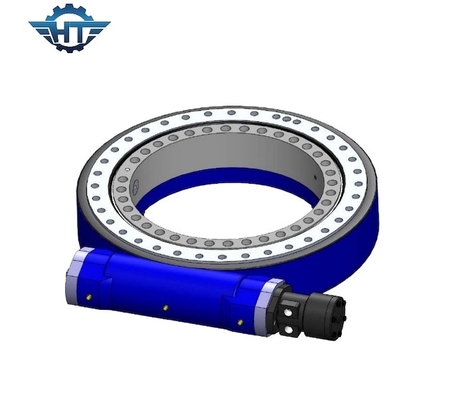

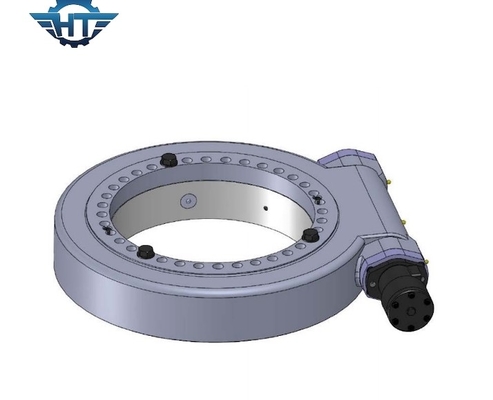

Ενιαίος άξονας 9 ιντσών κάθετη κίνηση με γρανάζια με στροφέα με υψηλή ακρίβεια για φωτοβολταϊκούς ηλιακούς ιχνηλάτες
Περιγραφή 9 ιντσών Vertical Worm Gear Slew Drive
Η περιστροφική κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί να συγκρατήσει με ασφάλεια ακτινικά και αξονικά φορτία, καθώς και να μεταδώσει μια ροπή για περιστροφή.Η περιστροφή μπορεί να είναι σε έναν μόνο άξονα ή σε πολλούς άξονες μαζί.Οι κινήσεις περιστροφής κατασκευάζονται με την κατασκευή γραναζιών, ρουλεμάν, στεγανοποιήσεων, περιβλήματος, κινητήρα και άλλων βοηθητικών εξαρτημάτων και τη συναρμολόγηση τους σε ένα έτοιμο κιβώτιο ταχυτήτων.
Η κίνηση περιστροφής Zero backlash είναι μια ειδική περιστρεφόμενη κίνηση με το γρανάζι και το σκουλήκι της να έχουν τέλειο πλέγμα και επίσης έχει λογικά κενά λίπανσης και θέρμανσης λειτουργίας.
Παράμετροι Απόδοσης της σειράς SE
| Παράμετροι απόδοσης μοντέλου SE | ||||||||||||
| Μοντέλο |
Ονομαστική έξοδος Ροπή (Nm) |
Κλίση Ροπή (Nm) |
Κράτημα Ροπή (Nm) |
Αξονικός Φορτώνω (kN) |
Ακτινικός Φορτώνω (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep. (℃) |
Εαυτός- κλείδωμα |
Βάρος (κιλό) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 204 |
Πλεονεκτήματα
Τα κύρια πλεονεκτήματα των στροφέων ZE
1. Περιστροφή 360 μοιρών
2. Σύνδεση κινητήρα κίνησης από την αριστερή ή τη δεξιά πλευρά,
3. Κατά την εγκατάσταση, δεν είναι απαραίτητο να ρυθμίσετε το διάκενο του γραναζιού.Αυτό έχει ήδη οριστεί από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Ορθολογική αξιοποίηση του χώρου
6. Το γρανάζι είναι αυτοασφαλιζόμενο.επομένως δεν χρειάζεται φρένο
7. Εύκολη και ευχάριστη μέθοδος εκκίνησης και διακοπής
8. Υψηλή ακρίβεια
