Λεπτομέρειες:
|
| Σχέση μετάδοσης: | 37:1 | Τύπος: | Κλειστή Κατοικία |
|---|---|---|---|
| Εφαρμογή: | ηλιακή ενέργεια | Οδηγός: | Ηλεκτρικός κινητήρας |
| Βαθμός IP: | IP66, IP65 | Χρώμα: | Ως ανάγκες των αγοραστών |
| Αποτελεσματικότητα: | 40% | Αντίκτυπος: | 0,1 βαθμός |
| Επισημαίνω: | SE5 Μικρή περιστρεφόμενη κίνηση μονού άξονα,οριζόντια εγκατεστημένη περιστρεφόμενη κίνηση,IP65 Ηλεκτρικός κινητήρας περιστρεφόμενη κίνηση |
||

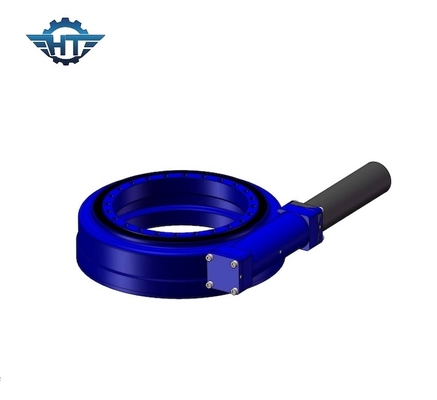

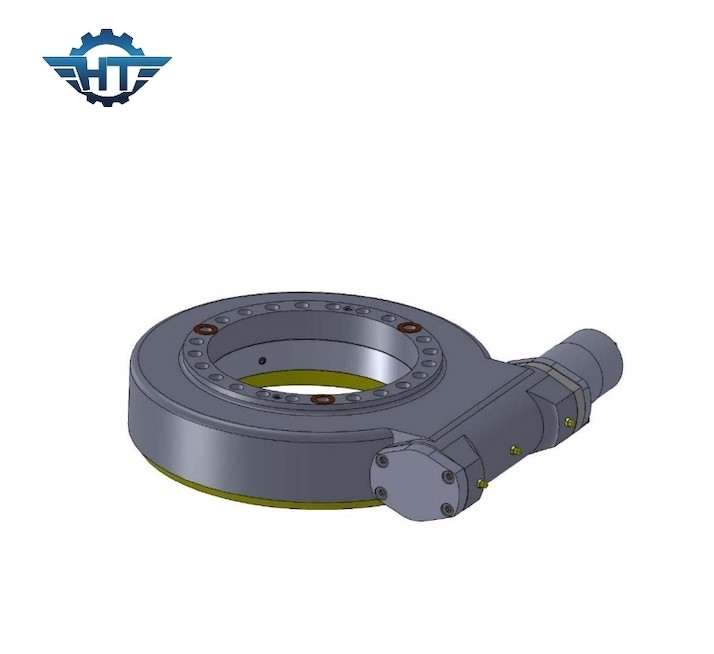

SE5 Οριζόντια εγκατάσταση μικρής περιστροφής κίνησης μονού άξονα για ηλιακή ενέργεια
Περιγραφή μικρής περιστροφής μονού άξονα
Η Hangtuo Mechanical είναι επαγγελματίας κατασκευαστής και εξαγωγέας μηχανισμών κίνησης slew ring που εφαρμόζονται κυρίως σε λιμενικά μηχανήματα, μηχανήματα εξόρυξης, μηχανήματα συγκόλλησης, οχήματα κατασκευής, αρθρωτά οχήματα, συστήματα ηλιακής παρακολούθησης μονού και διπλού άξονα και μικρά συστήματα αιολικής ενέργειας κ.λπ. σειρά για την κάλυψη τόσο τακτικών όσο και ακριβών απαιτήσεων παρακολούθησης σε πεδία παρακολούθησης φωτοβολταϊκών, CPV και ηλιακής θερμικής ισχύος.
Ο δακτύλιος περιστροφής και οι μηχανισμοί κίνησης μπορούν να φέρουν αξονικό φορτίο, ακτινικό φορτίο και ροπή κλίσης.Το εύρος διαμέτρου του δακτυλίου περιστροφής μπορεί να είναι από 200 mm έως 4000 mm.Για περιστροφική κίνηση, υπάρχουν εννέα (10) διαφορετικά μεγέθη διαθέσιμα από 1" έως 25" με περισσότερα από 60 μοντέλα για την κάλυψη τόσο τακτικών όσο και ακριβών απαιτήσεων παρακολούθησης σε πεδία παρακολούθησης φωτοβολταϊκών, CPV και ηλιακής θερμικής ισχύος.
Παράμετροι Απόδοσης της σειράς SE
| Παράμετροι απόδοσης μοντέλου SE | ||||||||||||
| Μοντέλο |
Ονομαστική έξοδος Ροπή (Nm) |
Κλίση Ροπή (Nm) |
Κράτημα Ροπή (Nm) |
Αξονικός Φορτώνω (kN) |
Ακτινικός Φορτώνω (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep. (℃) |
Εαυτός- κλείδωμα |
Βάρος (κιλό) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40+120 | Ναί | 204 |
Αυτό που κάνουμε?
1. Παρέχετε προσαρμοσμένες λύσεις σε διάφορους πελάτες, σύμφωνα με τις απαιτήσεις.
2. Κατασκευή και προμήθεια δακτυλίου περιστροφής με υψηλή ακρίβεια για απαιτήσεις ειδικού σκοπού.
3. Δεσμευόμαστε να διατηρούμε το πνεύμα της συνεχούς βελτίωσης και να επικεντρώνουμε τη στρατηγική μας για αυστηρά πρότυπα ποιοτικού ελέγχου, γρήγορη απόκριση, έγκαιρη παράδοση και χαμηλή τιμή.
