Λεπτομέρειες:
|
| Εύρος περιστροφής: | πλήρεις σειρές κύκλων | Υλικό: | 42CRMN ή 50Mn |
|---|---|---|---|
| Εφαρμογή: | Ενιαίο ακολουθώντας σύστημα | Περίοδος εξουσιοδότησης: | 10 έτη |
| Χρώμα: | Πελάτης που απαιτείται | Στέλνοντας τρόποι: | θαλασσίως, ο αέρας, σιδηρόδρομος, εκφράζει |
| ΜΗΧΑΝΗ: | Ηλεκτρική μηχανή | Χαρακτηριστικό γνώρισμα: | Μόνη κλειδαριά |
| Επισημαίνω: | Τυλιγμένο το διπλάσιο εργαλείο σκουληκιών γυρίζει το Drive,Το εργαλείο σκουληκιών γυρίζει το Drive 50Mn,Γυρίζοντας κίνηση δαχτυλιδιών CSP |
||

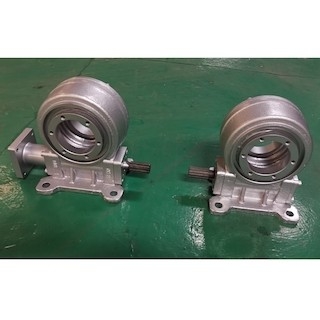

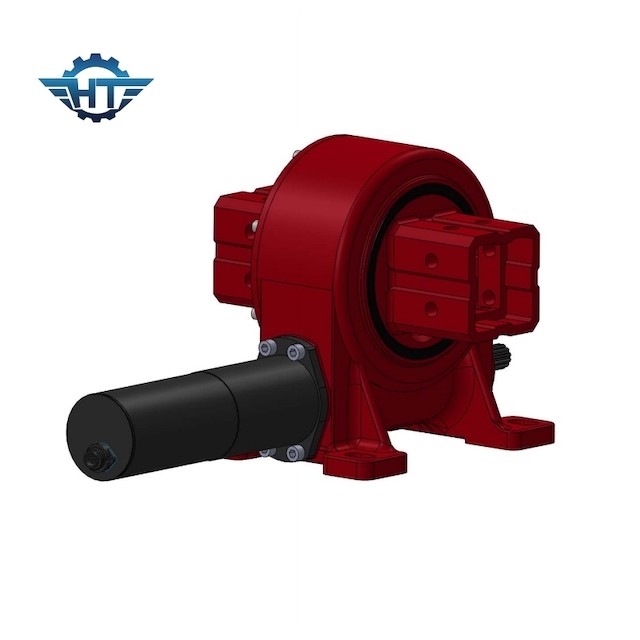

VE9 το διπλό τυλιγμένο εργαλείο σκουληκιών γυρίζει το Drive για το ενιαίο ακολουθώντας σύστημα ηλιακού πλαισίου
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Οι κινήσεις ταλάντευσής μας είναι συντήρηση-ελεύθερα ακολουθώντας προϊόντα διπλός-φακέλων. Η διπλή μετάδοση δομών φακέλων έχει τα πλεονεκτήματα της υψηλής ακρίβειας, της υψηλής μηχανικής αποδοτικότητας, της μικρής απώλειας ακρίβειας και της μακρύτερης ζωής υπηρεσιών. Επιπλέον, εξετάζοντας τα σκληρά περιβάλλοντα όπως οι άγριες έρημοι, και η σκέψη ποιους πελάτες σκέφτεται, η καινοτόμος χρήση του πλήρως σφραγισμένου σχεδίου μηχανισμών το καθιστά πιθανό να είναι συντήρηση-ελεύθερη κατά τη διάρκεια του κύκλου ζωής προϊόντων και σώζει πολλά κόστη συντήρησης για τους πελάτες.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Η γυρίζοντας κίνηση μπορεί να χρησιμοποιηθεί σε οποιαδήποτε περίπτωση που απαιτεί την περιστροφή πλήρης-κύκλων και απαιτεί τη μεταβλητή ταχύτητα. Όταν είναι απαραίτητο να πραγματοποιηθεί η μετάδοση δύναμης της μεγαλύτερης ροπής, η μετάδοση της κίνησης υψηλότερης ακρίβειας, ή η επιλογή του μηχανισμού που απαιτεί την υψηλές πυκνότητα και την ακεραιότητα της δομής σωμάτων, η γυρίζοντας κίνηση είναι η καλύτερη λύση.
Οι πιό κοινές εφαρμογές είναι γενικά η περιστροφική δομή πλήρης-κύκλων των μηχανημάτων εφαρμοσμένης μηχανικής και κατασκευής, καθώς επίσης και ηλιακή ενέργεια, αιολική ενέργεια και διάφορα μακροπρόθεσμα μηχανήματα αυτόματης καταδίωξης. Είναι εύκολο να πραγματοποιηθεί ο ψηφιακός έλεγχος, έτσι έχει πολλές εφαρμογές στον τομέα των βιομηχανικών ρομπότ.
