Λεπτομέρειες:
|
| Τύπος: | Κιβώτιο στροφών κίνησης | Στέλνοντας τρόπος: | με το τραίνο, η θάλασσα, αέρας, εκφράζει |
|---|---|---|---|
| χρονική ανοχή: | 3~45 ημέρες | Μέγεθος: | 1 ίντσα έως 25 ίντσες |
| Περιστρεφόμενος κινητήρας: | Εναλλασσόμενο ρεύμα, συνεχές ρεύμα, υδραυλικό | Χρώμα ζωγραφικής: | Με βάση την κάρτα χρώματος Ral |
| Τύπος δοντιού: | Ελικοειδές δόντι | Εφαρμογή: | Σταθμός παραγωγής ηλεκτρικού ρεύματος πύργων CSP |
| Επισημαίνω: | 6 γυρίζοντας Drive άξονα ίντσας ενιαίο,Γυρίζοντας Drive άξονα CSP ενιαίο,CSP γυρίζει το κιβώτιο ταχυτήτων κίνησης |
||

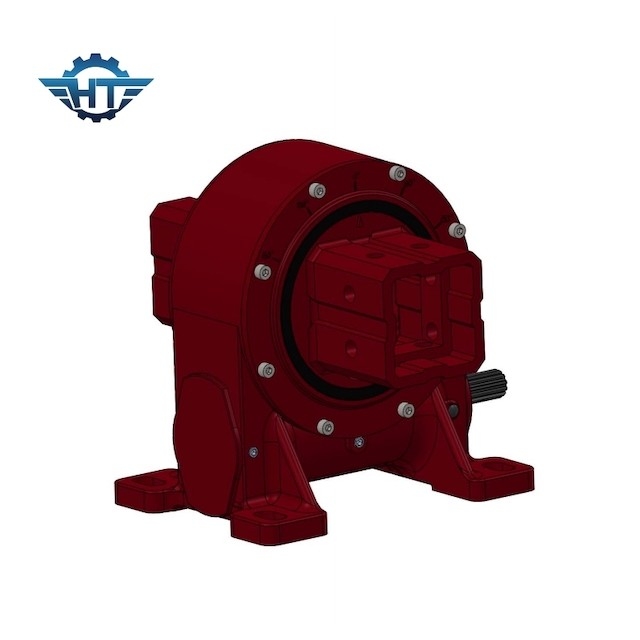

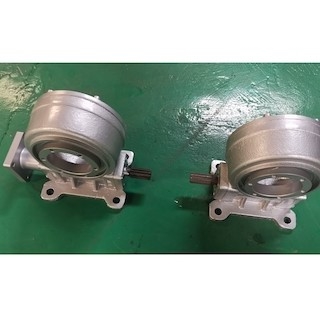

VE6 ο ενιαίος άξονας γυρίζει το Drive, εσωκλειόμενο το IP66 τύλιγμα μικρό γυρίζει το Drive για το σταθμό παραγωγής ηλεκτρικού ρεύματος CSP
Ενιαία περιγραφή Drive άξονα γυρίζοντας
Η γυρίζοντας κίνηση ενιαίος-άξονα είναι ένα μηχανικό προϊόν με μια ενσωματωμένη δομή που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα εργαλείο, μια κατοικία και μια μηχανή (ηλεκτρικός κινητήρας, υδραυλική μηχανή, stepper μηχανή, σερβο μηχανή), που χρησιμοποιείται για να αντισταθεί αξονικό, ακτινωτά και φορτία στιγμής. Έχουμε αναπτύξει επίσης τις υψηλές γυρίζοντας κινήσεις σπασμωδικής κίνησης συγκεκριμένα για τις εφαρμογές που απαιτούν τη υψηλή ακρίβεια.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Προσαρμοσμένες υπηρεσίες
1. Αναλογία μείωσης εργαλείων 31:1 έως 150:1
2. Οριζόντια εγκατάσταση, κάθετη εγκατάσταση ή multi-axis συνδυασμένη εγκατάσταση
3. Ενιαίο σκουλήκι ή διπλό σκουλήκι
4. Ηλεκτρική ή υδραυλική μηχανή
5. Σφραγισμένη κατοικία
6. Μπορέστε να είστε προσαρμοσμένο σχέδιο σύμφωνα με τις απαιτήσεις εφαρμογής
