Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SE21" |
|---|---|---|---|
| Αναλογία εργαλείων: | 125:1 | Εκτιμημένη ροπή παραγωγής: | kNm 16 |
| Ροπή κλίσης: | kNm 205 | Αποδοτικότητα: | 40% |
| Χρώμα: | RAL 9006 | Τύπος σφραγίδων: | NBR+PVC, τύπος ΦΒ |
| Επισημαίνω: | Εσωκλειόμενο σφραγίδα γυρίζοντας Drive PVC NBR,Γυρίζοντας Drive για το ηλιακό ακολουθώντας σύστημα 21 ίντσα,21 γυρίζοντας δαχτυλίδι εργαλείων σκουληκιών ίντσας |
||

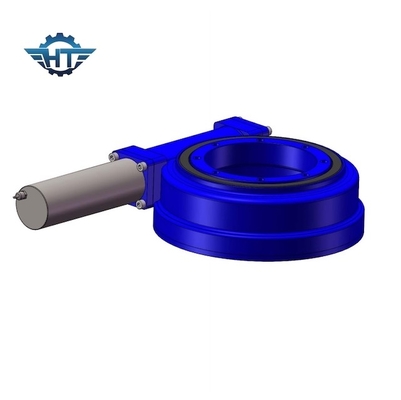

Εσωκλειόμενο σκουληκιών Drive δαχτυλιδιών εργαλείων γυρίζοντας, 21 ίντσες μεγέθους Bigh για τη ρομποτική αυτοματοποίησης
Εσωκλειόμενη σκουληκιών περιγραφή Drive δαχτυλιδιών εργαλείων γυρίζοντας
Η εσωκλειόμενη womr κίνηση δαχτυλιδιών εργαλείων γυρίζοντας μπορεί να πάρει μια μεγάλη αναλογία μετάδοσης, συμπαγέστερη από τον τρικλισμένο μηχανισμό εργαλείων αξόνων πλάγιο. Με τη ρόδα δύο που παγιδεύει την επιφάνεια δοντιών για την επαφή γραμμών, η ικανότητα ρουλεμάν της είναι πολύ υψηλότερη από τον τρικλισμένο μηχανισμό εργαλείων αξόνων πλάγιο. Η κίνηση σκουληκιών είναι ισοδύναμη με τη σπειροειδή μετάδοση, είναι πολυ-δόντι που παγιδεύει τη μετάδοση, έτσι η μετάδοση είναι ομαλή, χαμηλού θορύβου. Και είναι self-locking, όταν είναι η γωνία οδηγών του σκουληκιού λιγότερο από την ισοδύναμη γωνία τριβής μεταξύ των παγιδεύοντας δοντιών, ο μηχανισμός έχει το χαρακτηριστικό γνώρισμα self-locking μπορεί να πραγματοποιήσει αντίστροφος self-locking, δηλαδή, μόνο το σκουλήκι για να οδηγήσει τη ρόδα σκουληκιών. Με αυτό το χαρακτηριστικό γνώρισμα, ο μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματα μπορεί να διαδραματίσει έναν ρόλο προστασίας ασφάλειας.
SE21 τεχνικές παράμετροι
Θέση προέλευσης: Jiangsu, Κίνα (ηπειρωτική χώρα)
Εμπορικό σήμα: Hangtuo
Στατική αξονική εκτίμηση: 1600 KN
Στατική ακτινωτή εκτίμηση: 640 KN
Δυναμική αξονική εκτίμηση: 385 KN
Δυναμική ακτινωτή εκτίμηση: 335 KN
Όρος: Νέος
Ροπή παραγωγής: kNm 16
Αναλογία εργαλείων: 125:1
Ροπή στιγμής κλίσης: 205 KN.m
Κράτημα της ροπής: 105 KN.m
Μηχανή: 125CC, 160CC, υδραυλική μηχανή 200CC
Υπηρεσία μεταπωλήσεων παρεχόμενη: Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Εφαρμογές
Οι γυρίζοντας κινήσεις Hangtuo και η γυρίζοντας συμπεριφορά/το δαχτυλίδι μπορούν να χρησιμοποιηθούν για τον εξοπλισμό κατασκευής και το σύστημα ρομποτικής αυτοματοποίησης, όπως τοποθετημένοι οι φορτηγό γερανοί, carnes παράκτια, εκσκαφέας.
