Λεπτομέρειες:
|
| Τύπος: | Εσωκλειόμενος | Εφαρμογές: | Diggers και αυτοκίνητοι ανελκυστήρες |
|---|---|---|---|
| Οδηγός: | Υδραυλική μηχανή | Βαθμός IP: | IP66 |
| Χρώμα: | όπως ζητείται | Αναλογία: | 61:1 |
| Πρότυπο: | 9 ίντσες | Effciency: | 40% |
| Επισημαίνω: | Αυτοκίνητο εσωκλειόμενο ανελκυστήρες γυρίζοντας Drive,Το εσωκλειόμενο γυρίζοντας Drive περιστρέφεται οριζόντια,Οριζόντια περιστραφείτε το σκουλήκι γυρίζει την κίνηση |
||

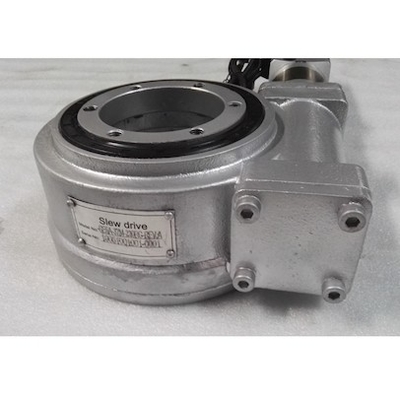

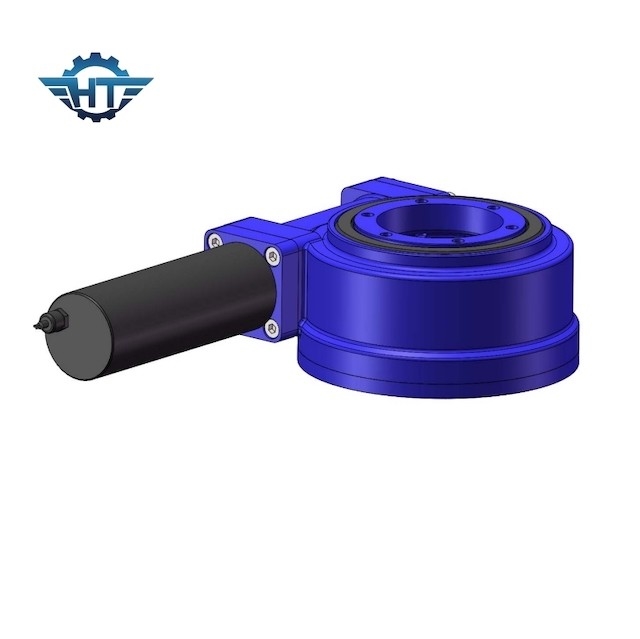

Οριζόντια περιστραφείτε 9 σκουληκιών ίντσες κιβωτίων ταχυτήτων Drive με για Diggers και τους αυτοκίνητους ανελκυστήρες
9 σκουληκιών Drive κιβωτίων ταχυτήτων ίντσες περιγραφής προϊόντων
Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
| Πρότυπο: | SE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 8784 N.m |
| Ροπή στιγμής κλίσης | 45 Κ N.m | Κράτημα της ροπής | 30.8 Κ N.m |
| Στατική αξονική εκτίμηση | 340 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 170 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
