Λεπτομέρειες:
|
| Αριθμό μοντέλου: | SE14 | Κράτημα της ροπής: | 54200 NM |
|---|---|---|---|
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
| Στατικό αξονικό φορτίο: | kN 680 | Στατικό ριζικό φορτίο: | kN 230 |
| Πρώτη ύλη: | 50Mn, 42CrMo | Βάρος: | 63 κιλά |
| Επισημαίνω: | 63kg εσωκλειόμενο γυρίζοντας Drive,Εσωκλειόμενο μηχανολόγος μηχανικός γυρίζοντας Drive,63kg το εργαλείο σκουληκιών γυρίζει το Drive |
||

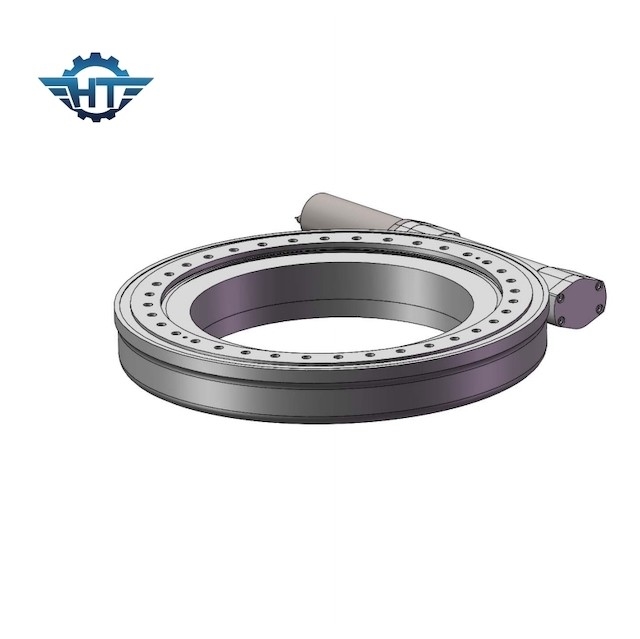

Το εργαλείο σκουληκιών υδραυλικό γυρίζει το κιβώτιο ταχυτήτων με την εσωκλειόμενη κατοικία για τους ανοικτούς ηλιακούς ιχνηλάτες τομέων
Υδραυλικός γυρίστε την περιγραφή κιβωτίων ταχυτήτων
Τα πρότυπα γυρίζουν τις κινήσεις εγκαθίστανται με μια ανοικτή κατοικία ενώ μια ανοικτή κατοικία αποτυγχάνουν να δώσει στα μέρη μια καλή εκτίμηση IP. Οι γυρίζοντας κινήσεις του Hangtuo είναι με την εσωκλειόμενη κατοικία που παρέχει τη γυρίζοντας κίνηση μια προστασία εισόδου IP66. Αυτός βοηθά τη γυρίζοντας κίνηση μπορεί να εργαστεί στο σκληρό περιβάλλον. Η γυρίζοντας κίνησή μας έχει το χαρακτηριστικό γνώρισμα του μόνου άξονα σκουληκιών κλεψυδρών κλειδώματος. Μόλις επιστραφεί η εισαγωγή πηγής ισχύος σε ουδέτερο, ο άξονας σκουληκιών θα κλειδώσει το φορτίο στη θέση χωρίς απαίτηση οποιασδήποτε εξωτερικής φρενάροντας συσκευής.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Εφαρμογές
Οι γυρίζοντας κινήσεις μπορούν να χρησιμοποιηθούν ως σημαντικά δομικά και συνδέοντας στοιχεία που χρησιμοποιούνται στο μηχανολόγο μηχανικό, τους εκσκαφείς, τα συστήματα κεραιών, τη βιομηχανία ιατρικού εξοπλισμού, τη στρατιωτική, παράκτια τεχνολογία, τους γερανούς λιμένων στα οχήματα σιδηροδρόμων, τους γερανούς καταστρωμάτων πλοίων, τους γερανούς φορτηγών και τους γερανούς κατασκευής. Τηλεσκόπια, τρυπώντας μηχανές σηράγγων, ρυμουλκά, ανεμοστρόβιλοι, ηλιακή ενέργεια και αεροπορία και αεροδιάστημα.
