Λεπτομέρειες:
|
| Κινητήρας Slew Drive: | 24VDC | Ταχύτητα: | Προσαρμοσμένος |
|---|---|---|---|
| Κατοικία: | Εσωκλειόμενος | Τύπος: | Κάθετος ενιαίος τύπος |
| Υλικό: | 42CrMo ή 50Mn | Εξουσιοδότηση: | 5~10 έτη |
| Εφαρμογή: | Ακολουθώντας σύστημα ηλιακής ενέργειας | Συσκευασία μεταφορών: | κιβώτιο κοντραπλακέ |
| Επισημαίνω: | VE3 εσωκλειόμενο γυρίζοντας Drive,Εσωκλειόμενος γυρίζοντας ενιαίος άξονας Drive,VE3 ηλιακός γυρίστε το Drive |
||

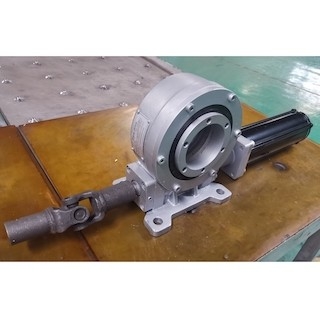

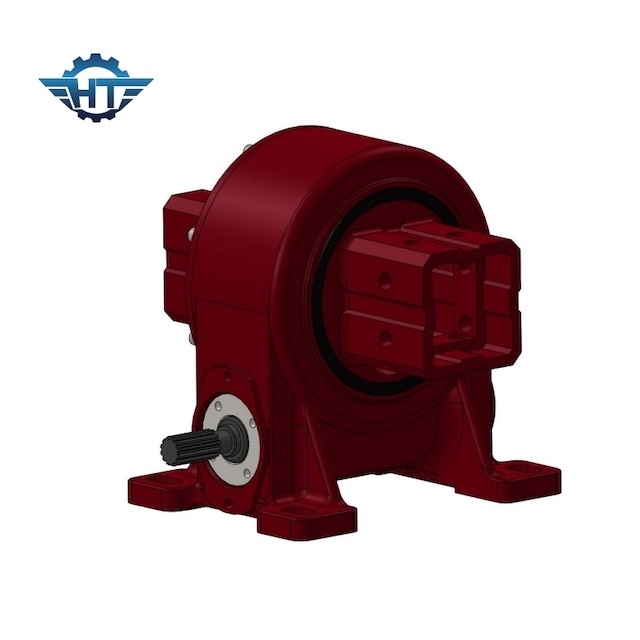

VE3 τύλιγμα σκουληκιών γυρίζοντας κιβωτίου άξονα εργαλείων του ενιαίου για το ακολουθώντας σύστημα ηλιακής ενέργειας
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Τα γυρίζοντας κιβώτια ταχυτήτων κίνησης τροφοδοτούνται με την τεχνολογία σκουληκιών κλεψυδρών για τη μέγιστη ροπή εργαλείων και την ομαλότερη περιστροφή. Προσφέρουμε διαφορετικό γυρίζουμε τα πρότυπα κίνησης με τις διαφορετικές χωρητικότητες φορτίων στιγμής. Τα πρότυπα γυρίζουν τις κινήσεις εγκαθίστανται με μια ανοικτή κατοικία και έναν ενιαίο μόνο άξονα σκουληκιών κλεψυδρών κλειδώματος. Μόλις επιστραφεί η εισαγωγή πηγής ισχύος σε ουδέτερο, ο άξονας σκουληκιών θα κλειδώσει το φορτίο στη θέση χωρίς απαίτηση οποιασδήποτε εξωτερικής φρενάροντας συσκευής.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εγκαταστήστε
Προετοιμασίες εγκατάστασης
1 ελέγξτε τον περιστροφικό μειωτή για τη φυσική ζημία. Καθαρίστε τον περιστροφικό μειωτή και τα συνδέοντας υποστηρίγματα. Καθαρίστε την επιφάνεια ρουλεμάν των ακαθαρσιών (όπως η αρχειοθέτηση σιδήρου, τα σαλιάσματα, το χρώμα, η ενώνοντας στενά σκουριά, κ.λπ.).
2 παρακαλώ ακολουθήστε τις οδηγίες για να καθαρίσετε κατωτέρω το αντιοξειδωτικό πετρέλαιο στην τοποθετώντας επιφάνεια του περιστροφικού μειωτή.
2.1 χρησιμοποιήστε το υγρό καθαρισμού (όπως το πετρέλαιο diesel, η βενζίνη, κ.λπ.) για να καθαρίσετε έξω από την επιφάνεια εγκαταστάσεων. Το υγρό καθαρισμού δεν μπορεί να βλάψει την απόδοση της λαστιχένιας σφραγίδας
2.2 παρακαλώ τηρήστε τους κανονισμούς για τη χρήση των υγρών καθαρισμού (όπως οι κανονισμοί κατασκευαστών, η προστασία εργαζομένων, η προστασία του περιβάλλοντος, κ.λπ.).
2.3 τα τοποθετώντας μπουλόνια δεν μπορούν να χαλαρωθούν κατά τη διάρκεια της εγκατάστασης, και η εγκατάσταση μπορεί μόνο να πραγματοποιηθεί αφότου αφαιρούνται τα στέλνοντας μπουλόνια.
