Λεπτομέρειες:
|
| Πρότυπο: | SE1 | Κράτημα της ροπής: | 1800 NM |
|---|---|---|---|
| Ροπή κλίσης: | 1000 Nm | Ροπή παραγωγής: | 400 Nm |
| Στατικό αξονικό φορτίο: | 22 kN | Στατικό ριζικό φορτίο: | 12 kN |
| Πρώτη ύλη: | QT | Βάρος: | 6 κλ |
| Επισημαίνω: | solar slew drive,slewing drive for solar tracking system |
||
Το μικρό μέγεθος υψηλής επίδοσης γυρίζει το Drive για την ηλιακή ανανεώσιμη ενέργεια
Το μικρό μέγεθος γυρίζει την περιγραφή Drive

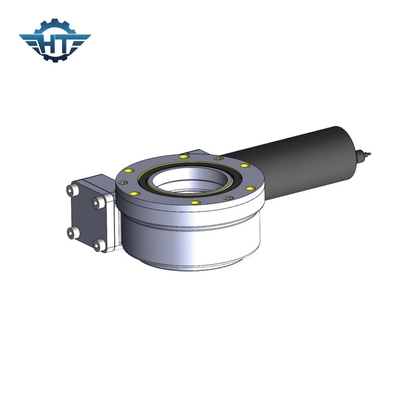

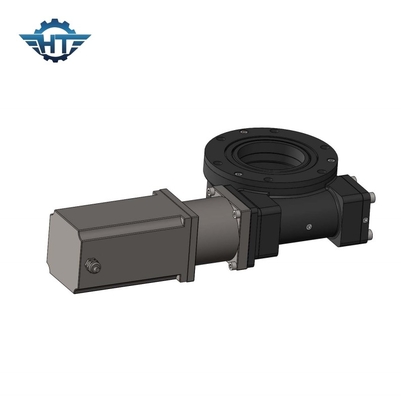

Η γυρίζοντας συσκευή κίνησης είναι ένας πλήρης-περιφερειακός γυρίζοντας μηχανισμός μετάδοσης επιβράδυνσης που ενσωματώνει μια οδηγώντας πηγή ισχύος. Η γυρίζοντας συσκευή κίνησης χρησιμοποιεί να γυρίσει φέρων ως οπαδός μετάδοσης και σύνδεση μηχανισμών. Η οδηγώντας πηγή και το περίβλημα, και το άλλο δαχτυλίδι χρησιμοποιούνται και ως οπαδός μετάδοσης και ως βάση σύνδεσης του οδηγημένου λειτουργώντας μέρους, έτσι ώστε να γυρίσει που αντέχεται είναι μια γυρίζοντας σύνδεση πλήρης-περιφέρειας, και η οδηγώντας πηγή ισχύος και τα κύρια μέρη μετάδοσης την κάνουν έναν καθολικό μηχανισμό μετάδοσης επιβράδυνσης που ενσωματώνει τις λειτουργίες της περιστροφής, της επιβράδυνσης και της οδήγησης, και έχει συγχρόνως μια απλή δομή και είναι κατάλληλος να κατασκευάσει και να διατηρήσει. Η εικόνα παρουσιάζει δύο χαρακτηριστικές κινήσεις ταλάντευσης.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
SE1 γυρίζοντας δελτίο Drive
| Πρότυπο | SE1 |
| Αναλογία | 32:1 |
| Εκτιμημένη ροπή παραγωγής (N.m) | 400 |
| Ροπή κλίσης (N.m) | 1000 |
| Κράτημα της ροπής (N.m) | 1800 |
| Αξονικό φορτίο (kN) | 22 |
| Ακτινωτό φορτίο (kN) | 12 |
| Αποδοτικότητα | 40% |
| Ακρίβεια (°) | 0,1 |
| Self-locking | Ναι |
| Βάρος (κλ) | 6 |
| Τρύπες εγκατάστασης | 6*M8 |
| Διάμετρος κεντρικών κύκλων | Φ 40 χιλ. |
| Εσωτερική τρύπα | Φ 30 χιλ. |
| Θερμοκρασία εργασίας | - 30℃ ~+80℃ (προαιρετικό ειδικό λίπος που χρησιμοποιείται στις πιό κρύες ή καυτότερες θέσεις) |
| Πολιτική εξουσιοδότησης | 5 έτη, επέκταση εξουσιοδότησης διαθέσιμη |
Κατά αγορά μιας γυρίζοντας κίνησης, την πρέπει να ξέρετε τις ακόλουθες παραμέτρους:
1 ροπή
2 περιστροφή/λεπτό
3 γυρίζοντας μειωτής
