Λεπτομέρειες:
|
| Επιλογές εισαγωγής: | Επαυξητικός κωδικοποιητής | όνομα: | Μικρή οδήγηση |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -20 έως +120°C | Μηχανή κίνησης: | Πλανητικό κιβώτιο ταχυτήτων |
| τροφοδοσία: | 24V συνεχές ρεύμα | Προστασία: | IP66 |
| Ταχύτητα παραγωγής: | 0.1 έως 1 RPM | Χρόνος ζωής: | 30 έτη |
| Επισημαίνω: | solar tracker drive,solar slew drive |
||

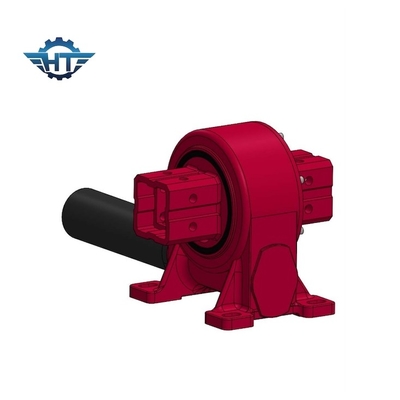

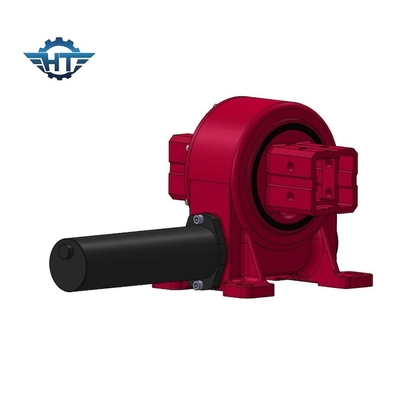

Ηλιακή οδήγηση 7 ιντσών για κλίση Ηλιακό σύστημα παρακολούθησης με λειτουργία αυτοκλείδωσης
Περιγραφή της ηλιακής οδήγησης
Υπάρχουν δύο κύριοι τύποι ελεγκτών, ελεγκτές με έναν ή δύο άξονες.Ο άξονας χρησιμοποιείται για να εντοπίζει την καθημερινή κίνηση του ήλιου από ανατολικά προς δυτικά στον ουρανόΟι ανιχνευτές διπλού άξονα εξαλείφουν την ανάγκη μηνιαίας προσαρμογής χρησιμοποιώντας έναν άξονα για την παρακολούθηση της ημερήσιας κίνησης του ήλιου και έναν άλλο άξονα για την παρακολούθηση της εποχικής κίνησης.Ένας ηλιακός ανιχνευτής ενός άξονα βελτιώνει την ηλιακή παραγωγή κατά περίπου 25% και ένας ανιχνευτής διπλού άξονα κατά περίπου 40%.
Ο ηλιακός ανιχνευτής είναι μια μηχανική συσκευή - αυτόματη πράξη για την ευνοϊκή καθοδήγηση σε σχέση με τις ακτίνες του ήλιου από φωτοβολταϊκό πάνελ, ηλιακό θερμικό πάνελ ή ηλιακό συγκεντρωτήρα.Ο ηλιακός ανιχνευτής προκαλεί αύξηση της ισχύος της συλλεγόμενης ηλιακής ενέργειας καιΈνας τύπος ηλιακού εντοπιστή είναι ο ηλιοστάτης.
Ο κύριος στόχος ενός εντοπιστή είναι να μεγιστοποιήσει την αποτελεσματικότητα των φωτοβολταϊκών πάνελ, καθρέφτες που είναι τοποθετημένοι στις τροχούς στροφής.
Στο πεδίο της φωτοβολταϊκής ενέργειας, οι φωτοβολταϊκές μονάδες που τοποθετούνται σε ελεγκτή είναι γενικά τοποθετημένες σε σειρά, έτσι ώστε η τροχιά κίνησης να μπορεί να οδηγήσει όχι μόνο μία ηλιακή μονάδα.
Στο πεδίο της ηλιακής συγκέντρωσης, ένας ηλιακός ανιχνευτής είναι χρήσιμος για να διατηρεί σταθερό το σημείο φωτιάς που παράγεται από το παραβολόειδο ή τον καθρέφτη στο στοιχείο διοχέτευσης του υγρού που πρέπει να θερμανθεί.Όσο μεγαλύτερη είναι η κάθετη ευθυγράμμιση με τις ακτίνες του ήλιου, τόσο μεγαλύτερη είναι η απόδοση της θερμοδυναμικής μετατροπής και η θερμική ενέργεια που παράγεται για την ίδια επιφάνεια.
Αυτό χρειάζεται υψηλή ακρίβεια από μια κίνηση στροφής.
Παραμέτρους επιδόσεων του μοντέλου VE
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Εγγύηση
Οι τροχονόμοι στροφής έχουν σχεδιαστεί, δοκιμαστεί και χρησιμοποιούνται για μια διάρκεια ζωής 30 ετών.
