Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | 17 ίντσες |
|---|---|---|---|
| Αναλογία εργαλείων: | 102:1 | Εκτιμημένη ροπή παραγωγής: | 9400 Nm |
| Ροπή κλίσης: | 135600 NM | Κράτημα της ροπής: | 65040 NM |
| Συσκευασία μεταφορών: | Ξύλινες περιπτώσεις | Εφαρμογή: | Ηλιακοί ιχνηλάτες |
| Επισημαίνω: | SE17 ενιαίο γυρίζοντας Drive άξονα,9400Nm ηλιακό Drive ιχνηλατών,9400Nm η κίνηση σκουληκιών γυρίζει το δαχτυλίδι |
||

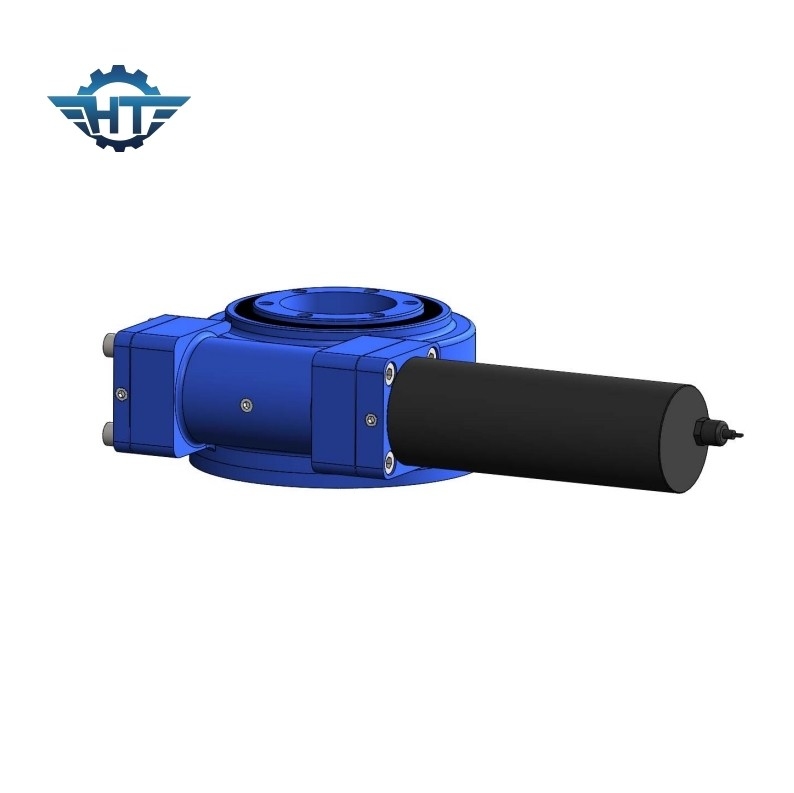

SE17 τύλιγμα του Drive εργαλείων σκουληκιών με εσωκλειόμενη τη IP66 κατοικία για τους ηλιακούς ιχνηλάτες
Ο ενιαίος άξονας γυρίζει την περιγραφή Drive
Το SE γυρίζει την κίνηση ρουλεμάν δαχτυλιδιών μπορεί να αντέξει την αξονική δύναμη. Σχεδιάζεται στη συμπαγή δομή για τα μηχανήματα κατασκευής, τα μηχανήματα habor, το εναέριο όχημα πλατφορμών, στρατιωτικά, κ.λπ. Επίσης ευρέως χρησιμοποιείται στο ηλιακό ακολουθώντας σύστημα για να παραγάγει ένα αποδοτικό ηλιακό σύστημα παραγωγής όπως το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα και το διπλό ηλιακό ακολουθώντας σύστημα άξονα.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
SE17 γυρίστε την παράμετρο Drive
| Όνομα προϊόντων | SE17 γυρίστε το Drive |
| Ροπή παραγωγής | 9400 N.m |
| Ροπή στιγμής κλίσης | 135600 N.m |
| Κράτημα της ροπής | 65040 N.m |
| Στατική αξονική εκτίμηση | kN 980 |
| Στατική ακτινωτή εκτίμηση | kN 390 |
| Δυναμική αξονική εκτίμηση | kN 490 |
| Δυναμική ακτινωτή εκτίμηση | kN 245 |
| Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
Applicatons
Επίπεδη ενιαία καταδίωξη άξονα
Μεταξύ των μεθόδων καταδίωξης, η επίπεδη καταδίωξη ενιαίος-άξονα είναι η ο συνηθέστερα χρησιμοποιημένη μέθοδος. Διαιρείται σε βορρά-νότου καταδίωξη άξονα και Ανατολής-Δύσης καταδίωξη άξονα. Η Ανατολής-Δύσης καταδίωξη άξονα δεν έχει κανένα προφανές πλεονέκτημα πέρα από τη σταθερή κεκλιμένη εγκατάσταση, και η επίδραση της βορρά-νότου καταδίωξης άξονα είναι καλύτερη από αυτή του Ανατολής-Δύσης άξονα που ακολουθεί. Η επίπεδη καταδίωξη ενιαίος-άξονα είναι ιδιαίτερα κατάλληλη για τις χαμηλές περιοχές γεωγραφικού πλάτους
