Λεπτομέρειες:
|
| Τύπος: | SE1 Slewing Drive | Εφαρμογή: | Ηλιακοί ιχνηλάτες |
|---|---|---|---|
| Δυνατότητα προστασίας: | Εσωκλείεται IP66 | Θέση προέλευσης: | Changzhou, Κίνα |
| Υλικό: | 42CrMo ή 50Mn | Εξουσιοδότηση: | 5~10 έτη |
| Τοποθετώντας τρύπες: | 6xM6 | Βάρος: | 6 κλ |
| Επισημαίνω: | 12VDC το σκουλήκι γυρίζει το Drive,SE1 γυρίστε τη μηχανή Drive,SE1 ηλιακός γυρίστε την κίνηση |
||

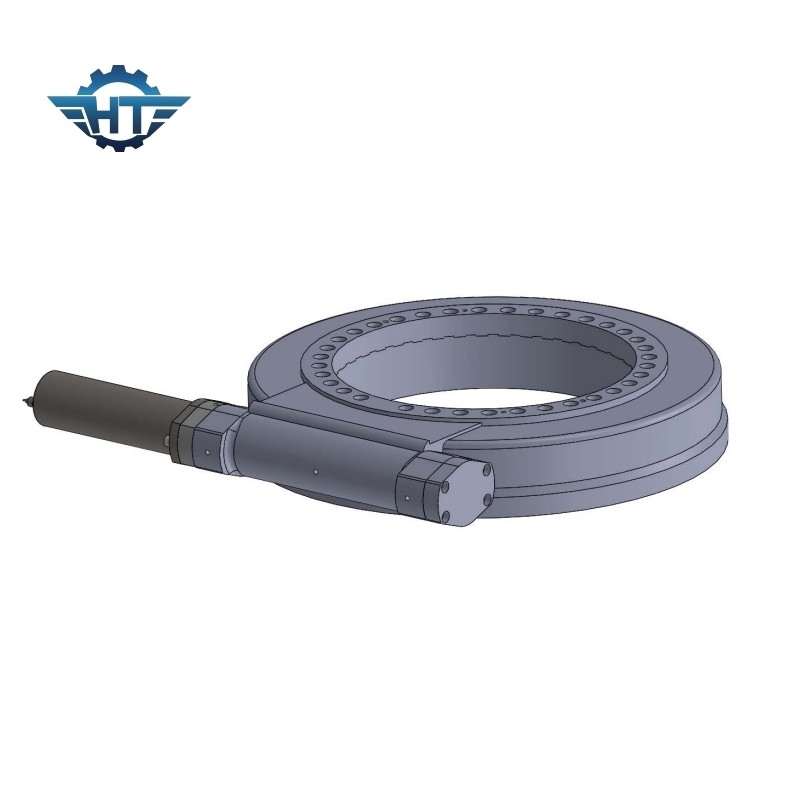

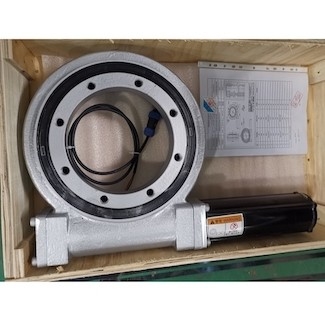

SE1 IP66 εσωκλειόμενο γυρίζει τη μηχανή Drive 12VDC δαχτυλιδιών για το ενιαίο ακολουθώντας σύστημα
Εσωκλειόμενος γυρίστε την περιγραφή Drive δαχτυλιδιών
Η τεχνολογία σκουληκιών κλεψυδρών παρέχει περισσότερη επαφή δοντιών, η υψηλότερη ροπή παρέχει σε μια οικονομική και συμπαγή λύση τα χαμηλά κόστη συντήρησης το γυρίζοντας εργαλείο και raceway σκληραίνουν την αύξηση τεχνολογίας επεξεργασίας γυρίζουν τη διάρκεια ζωής κίνησης όλα τα γυρίζοντας τμήματα μηχανισμών εξετάζονται αυστηρά και έχουν τη διαβεβαίωση καλής ποιότητας το προσαρμοσμένο σχέδιο είναι διαθέσιμο.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Γυρίζοντας μηχανή εργαλείων Drive
Τι είναι μηχανή ΣΥΝΕΧΩΝ εργαλείων;
Η μηχανή ΣΥΝΕΧΩΝ εργαλείων καλείται επίσης συνδεμένη συνεχές ρεύμα μηχανή, σύνδεσε τη ΣΥΝΕΧΉ μηχανή και gearhead τη μηχανή ή τη μηχανή κιβωτίων ταχυτήτων. Αποτελείται από μια ηλεκτρική ΣΥΝΕΧΗ μηχανή και ένα κιβώτιο ταχυτήτων αυτά τα κιβώτια ταχυτήτων χρησιμοποιούνται για να μειώσουν την ταχύτητα ΣΥΝΕΧΩΝ μηχανών, ενώ αύξηση η ροπή ΣΥΝΕΧΩΝ μηχανών. Επομένως θα μπορούσε να χρησιμοποιηθεί στις εφαρμογές που χρειάζονται τη χαμηλότερη ταχύτητα και την υψηλότερη ροπή από τη μηχανή εργαλείων.
Αυτό που μπόρεσε αυτοί συνδεμένη μηχανή που χρησιμοποιήθηκε για
Διαδραματίζουν έναν σημαντικό ρόλο ως οδηγό στις ακόλουθες εφαρμογές:
1. Ενέργεια ηλιακής ενέργειας
2. Εγχώριες συσκευές
3. Ρομποτική
4. Αυτοκίνητος
5. Μετάδοση ροπής
| Προαιρετικός | 60mm, 80mm, 90mm, 120mm, 160mm |
| Εκτιμημένη ροπή παραγωγής | 8.5nm-680nm |
| Αναλογία εργαλείων ενός σταδίου | 3, 4, 5, 7, 10 |
| Αναλογία διπλός-στάδιο εργαλείων | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Αναλογία εργαλείων τριφασική | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Επιστροφής χάσμα | 12arc-min~ 18arc-λ. |
Εφαρμογές
Υδραυλικά οδηγημένο φωτοβολταϊκό ακολουθώντας σύστημα που χρησιμοποιεί τη γυρίζοντας κίνηση
Τα υδραυλικά συστήματα κίνησης χρησιμοποιούν τις υδραυλικές αντλίες για να παραγάγουν την υδραυλική πίεση. Η υδραυλική πίεση περνά από τις βαλβίδες, τους διάφορους σωλήνες στις υδραυλικές μηχανές και τους υδραυλικούς κυλίνδρους. Η υδραυλική μηχανή και ο υδραυλικός κύλινδρος διαβιβάζουν τη μηχανική κίνηση που προσαρμόζεται όπως απαιτείται στη γραμμική ή περιστροφική κίνηση που απαιτείται από τον ιχνηλάτη.
