Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | 3 ίντσες |
|---|---|---|---|
| Αναλογία εργαλείων: | 31:1 | Εκτιμημένη ροπή παραγωγής: | 600 Nm |
| Κράτημα της ροπής: | 1500 Nm | Ροπή κλίσης: | 3000 Nm |
| Τοποθετώντας τρύπες: | 6*M6 | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | SE3 ενιαίο γυρίζοντας Drive άξονα,Πολυ γυρίζοντας Drive άξονα δοντιών ενιαίο,SE3 γυρίζοντας Drive δαχτυλιδιών |
||

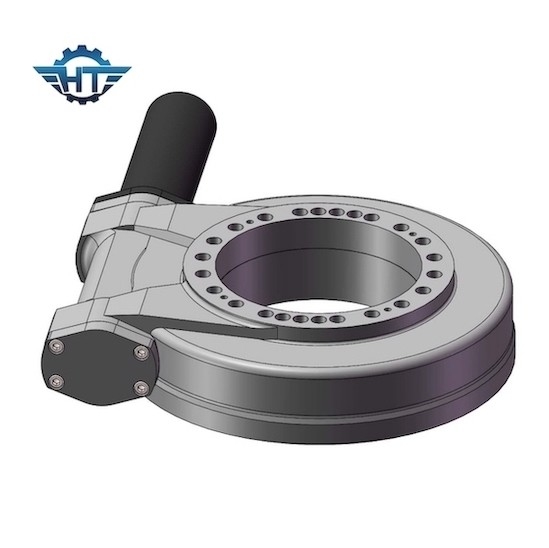

SE3 μικρό Drive δαχτυλιδιών Slewng εργαλείων σκουληκιών για τα ηλιακά ακολουθώντας συστήματα Inlined
Μικρή περιγραφή Drive δαχτυλιδιών Slewng
Η γυρίζοντας κίνησή μας αποτελείται από την κατοικία, γυρίζοντας συμπεριφορά, που σφραγίζει, τυλίγοντας το σκουλήκι και άλλα τυποποιημένα accssories υλικού. Μπορούμε επίσης να ταιριάξουμε με τα διαφορετικά είδη μηχανών όπως οι ηλεκτρονικές πλανητικές μηχανές εργαλείων 12VDC ή 24VDC, υδραυλικές μηχανές, οι οποίες μπορούν κινήσεις για τη δεξιόστροφη κατεύθυνση και την αντίθετη δεξιόστροφη περιστροφή κατεύθυνσης με τη σταθερή απόδοση και την υψηλή αποδοτικότητα.
Πλεονεκτήματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. περιστρεφόμενη σειρά 360 βαθμού
3. Τυλίγοντας την κίνηση σκουληκιών μέσα
4. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
5. Self-locking λειτουργία
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Παρατήρηση: Για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ αναφερθείτε στα σχέδια πωλήσεών μας.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Εφαρμογές
Παθητικό σύστημα ακολουθώντας συστημάτων Drive Drive γυρίζοντας παθητικό
Μια υδραυλική διαφορική πίεση χρησιμοποιείται για να οδηγήσει τον άξονα ιχνηλατών. Η διαφορική πίεση λαμβάνεται από τις διαφορετικές θερμικές κλίσεις που δημιουργούνται από τις διαφορετικές σκιές. Ο ιχνηλάτης κινείται για να εξισώσει αυτήν την διαφορική πίεση.
