Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 85:1 | Τύπος: | Εσωκλειόμενος |
|---|---|---|---|
| Εφαρμογή: | Μηχανήματα κατασκευής | Οδηγός: | Υδραυλική μηχανή |
| Βαθμός IP: | IP66 | Χρώμα: | όπως ζητείται |
| Αποδοτικότητα: | 40% | Ακρίβεια: | 0,15 βαθμοί |
| Επισημαίνω: | solar tracker drive,slewing drive for solar tracking system |
||

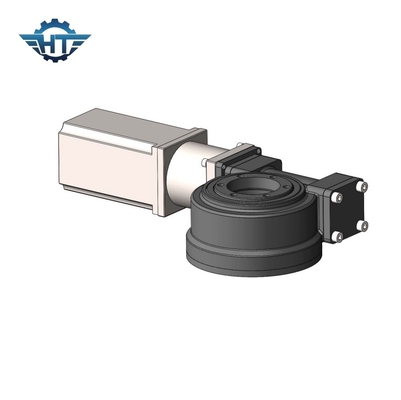

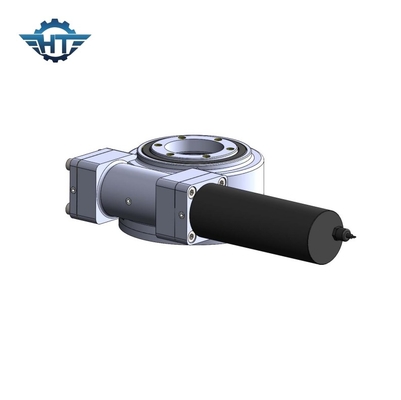

Το σκουλήκι που συνδέθηκε εσώκλεισε μικρό γυρίζει το Drive με το αποσβημένο δόντι για τα μηχανήματα κατασκευής
Εσωκλειόμενος μικρός γυρίζει την περιγραφή Drive
Η σειρά SE είναι μια εσωκλειόμενη κατοικία γυρίζει την κίνηση με το επίπεδο προστασίας περιφράξεων IP66. Σχεδιάζεται με έναν άξονα σκουληκιών κλεψυδρών με 5 δόντια σε επαφή μεταξύ γυρίζει το δαχτυλίδι και τον άξονα σκουληκιών. Αυτό το σχέδιο προσφέρει μια πολύ στερεά πίσω ικανότητα ροπής εκμετάλλευσης για τα βαριά φορτία. Η εξορυκτική βιομηχανία, η βιομηχανία τσιμέντου και οι πολλές περισσότερες βιομηχανίες του περιβάλλοντος με την υψηλή μόλυνση λεπτών μορίων προτιμούν αυτήν την κίνηση για τη συμπίεσή της. Είναι επίσης η επιλογή για τις περισσότερες από τις υπαίθριες εγκαταστάσεις που υποβάλλονται στη δυνατή βροχή και το χιόνι όπως σφραγίζεται καλά έναντι άλλων σχεδίων.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογή
Οι κινήσεις σκουληκιών έχουν αποδειχθεί αποτελεσματικές σε πολλές μηχανές και τον εξοπλισμό, στις διάφορες εφαρμογές και τις διάφορες συνθήκες λειτουργίας, όπως: πλατφόρμες κατασκευής και συνελεύσεων, τοποθέτηση των πιλοτηρίων στα δασικά μηχανήματα, εξοπλισμός υλικού χειρισμού, προσδιορισμός θέσης των ηλιακών συστημάτων, έλεγχος των superstructures και των λειτουργικών εφαρμογών των μηχανημάτων κατασκευής, βιομηχανικοί γερανοί και ούτω καθεξής.
Πλεονεκτήματα
1. Παρέμβυσμα ελαίου σκελετών χρήσης για να αποφύγει τη διαρροή πετρελαίου αποτελεσματικά
2. Η τοποθετώντας διάσταση που σχεδιάστηκε εφαρμογές θα μπορούσε να ταιριάξει με πολλές.
3. Εύκολη συντήρηση
4. Υιοθετήστε τη δομή εργαλείων σκουληκιών που έχει την ισχυρή προσκόλληση και την οδηγώντας ροπή
