Λεπτομέρειες:
|
| Πρότυπο: | SE1~SE25 | Αναλογία εργαλείων: | 31:1~150:1 |
|---|---|---|---|
| Εφαρμογή: | Υπαίθρια ακολουθώντας συστήματα ήλιων | Τόπος καταγωγής: | Changzhou, Κίνα |
| Πιστοποιητικό: | ISO9001/CE | Εγκατάσταση: | Οριζόντια και Κάθετη |
| Συντήρηση: | Εύκολος | Χρώμα: | Όπως ζητείται |
| Σπασμωδική κίνηση: | Λιγότερο από 0,15 βαθμοί | ||
| Επισημαίνω: | solar tracker drive,solar slew drive |
||

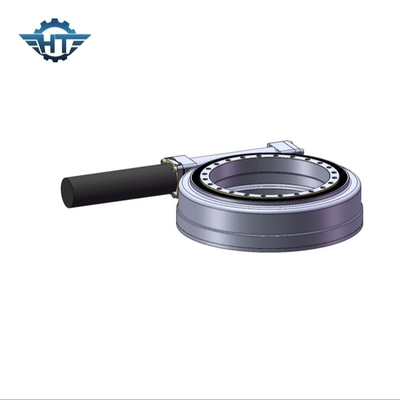

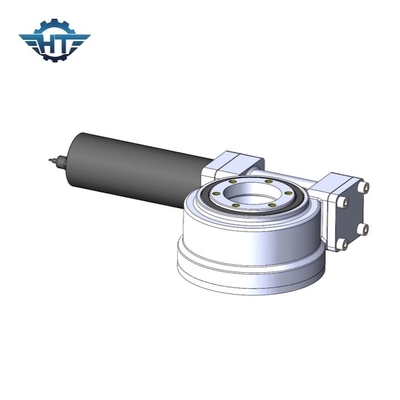

Η πολυ επαφή δοντιών μικρή γυρίζει το Drive για τα υψηλά ακολουθώντας συστήματα ήλιων ροπής υπαίθρια
Μικρός γυρίστε την περιγραφή Drive
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα ή στους πολλαπλάσιους άξονες από κοινού. Οι γυρίζοντας κινήσεις δαχτυλιδιών γίνονται με την κατασκευή της συνοδόντωσης τροχών, των ρουλεμάν, των σφραγίδων, της κατοικίας, της μηχανής και άλλων βοηθητικών συστατικών και τη συγκέντρωση τους σε ένα τελειωμένο κιβώτιο ταχυτήτων.
Η γυρίζοντας κίνηση χαρακτηρίζει τη υψηλή ακρίβεια για να παρέχει ένα μεγάλο ποσοστό της ενός σταδίου συνοδόντωσης τροχών. Τα ρουλεμάν και τα εργαλεία συγκεντρώνονται μικρός, ανεξάρτητος, και έτοιμος--εγκαθιστούν την περίπτωση για να βελτιστοποιήσουν το βάρος και την απόδοση. Αυτά τα ιδιαίτερα προσαρμόσιμα προϊόντα χαρακτηρίζουν επίσης τη γερή αντίσταση κλονισμού, τη μακράς διαρκείας απόδοση, και την ομαλή περιστροφή, τη φέρουσα προστασία και τις σφραγισμένες επιλογές κίνησης. Δεδομένου ότι ένας πεπειραμένος γυρίζει τον κατασκευαστή κίνησης, έχουμε την ικανότητα να παρέχουμε υψηλό - η ποιότητα γυρίζει τις κινήσεις.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
