Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SE14" |
|---|---|---|---|
| Αναλογία εργαλείων: | 85:1 | Εκτιμημένη ροπή παραγωγής: | 6550 NM |
| Κράτημα της ροπής: | 68000 NM | Ροπή κλίσης: | 54200 NM |
| Αξονικό φορτίο: | kN 680 | Ακτινικό Φορτίο: | kN 230 |
| Επισημαίνω: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

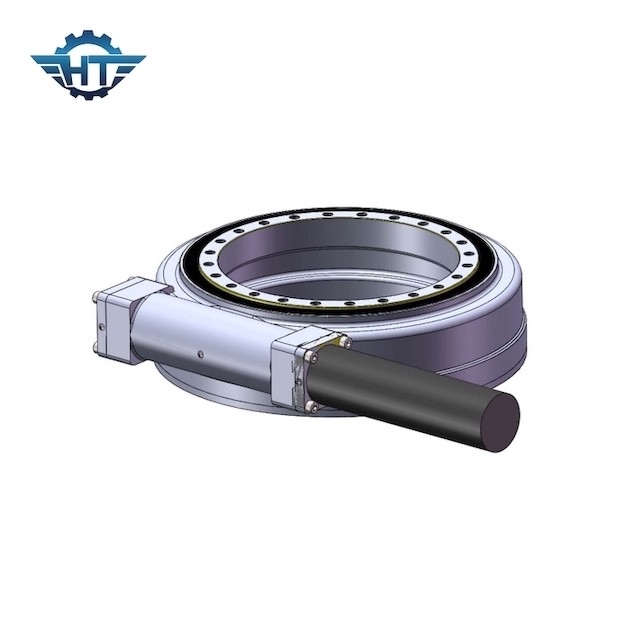

Το υψηλό φορτίο υδραυλικό γυρίζει το Drive για τον αυτοπροωθούμενο μορφωματικό μεταφορέα
Υδραυλικός γυρίστε την περιγραφή Drive
Αυτοπροωθούμενη υδραυλική επίπεδης βάσης εφαρμογή
Το SPMT είναι κοντό για τον αυτοπροωθούμενο μορφωματικό μεταφορέα και είναι γνωστό ως αυτοπροωθούμενος μεταφορέας ενότητας, επίσης γνωστός ως αυτοπροωθούμενος υδραυλικός επίπεδης βάσης. Κυρίως χρησιμοποιημένα στις βαριές, μεγάλες, υψηλές, ειδικές μεταφορές δομών, τα πλεονεκτήματά του είναι κυρίως εύκαμπτη, εύκολη φόρτωση και εκφόρτωση, σύμφωνα με τον όγκο και το βάρος του μεταφορέα, παραλλήλων σειρών ελεύθερος συνδυασμός, το μέγιστο αρχείο μεταφορών περισσότερων από 15.000 τόνων. SPMT χρησιμοποιείται ευρέως στην κατασκευή εξοπλισμού, το πετρέλαιο, το χημικό, παράκτιο πετρέλαιο, την κατασκευή γεφυρών και άλλους τομείς.
«Διαγώνιος-αυτοκίνητο» για συντομία. Ειδικά μηχανήματα που χρησιμοποιούνται στα τερματικά εμπορευματοκιβωτίων ή σε ένα ναυπηγείο. Μπορεί να χρησιμοποιηθεί για τον οριζόντιο χειρισμό εμπορευματοκιβωτίων, καθώς επίσης και ως κώδικας ναυπηγείων ναυπηγείων, και ως ποικίλα οχήματα για την αντικατάσταση, είναι για πολλές χρήσεις μηχανήματα. Κατά να μεταφέρει οριζόντια, η ταχύτητα είναι γενικά 23 km/h Μέχρι 32 χλμ. Χαρακτηρίζεται από την καλή κινητικότητα και τη μικρή ακτίνα ταλάντευσης του οχήματος Υπάρχει ενιαίος, διπλάσιο, τρία και διαγώνιος-μεταφορές τέσσερις-σειρών με την ικανότητα σωρών. Η απεικόνιση δείχνει ότι τα single-layer οχήματα διαγώνιος-μεταφορών χρησιμοποιούνται κυρίως για τον οριζόντιο χειρισμό, δεν μπορούν να είναι συσσωρευμένα εμπορευματοκιβώτια, αλλά μπορούν να αντικατασταθούν στο αυτοκίνητο πλαισίων ή τα οχήματα σιδηροδρόμων, η σταθερότητά του είναι καλύτερα, η ταχύτητα μπορεί να βελτιωθεί.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Χαρακτηριστικά γνωρίσματα
1. Τύπος δοντιών: Ελικοειδές δόντι
2. Φέρον φορτίο: ελαφρύ φορτίο
3. Τύπος κίνησης: Κίνηση μηχανών
4. Ενότητα: 5/3.75
5. Αριθμός άξονων σκουληκιών: 1
6. Αναλογία εργαλείων: 85: 1
7. Αποδοτικότητα: 40%
8. Self-locking εργαλεία: ΝΑΙ
9 βάρος: 63 κλ
