Λεπτομέρειες:
|
| Αριθμό μοντέλου: | SE14 | Κράτημα της ροπής: | 54200 NM |
|---|---|---|---|
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
| Στατικό αξονικό φορτίο: | kN 680 | Στατικό ριζικό φορτίο: | kN 230 |
| Τοποθετώντας τρύπες: | 21*M16 | Βάρος: | 63 κλ |
| Επισημαίνω: | SE14 το εργαλείο σκουληκιών γυρίζει το Drive,Γυρίστε το κιβώτιο ταχυτήτων Drive 6550 NM,γυρίστε την κίνηση ηλιακά 6550 NM |
||

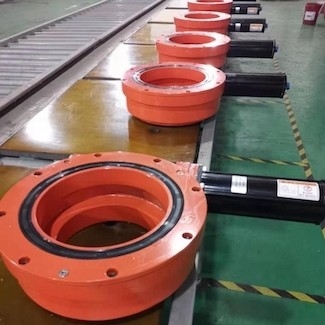

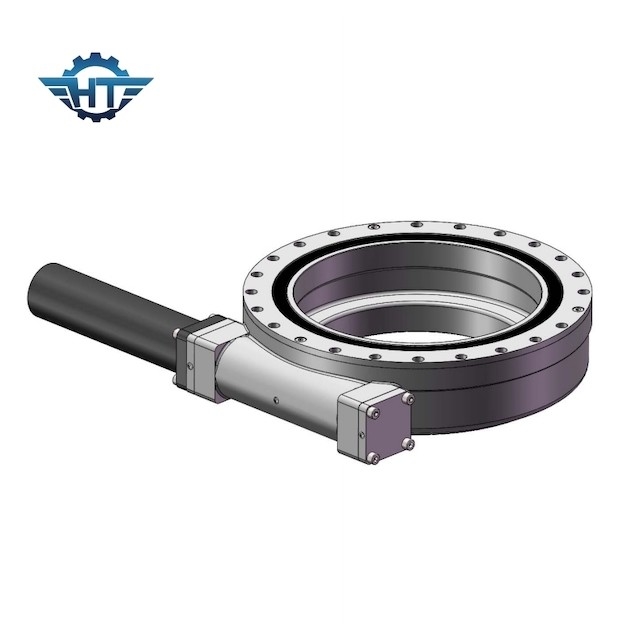

SE14 το εργαλείο σκουληκιών υδραυλικό γυρίζει το κιβώτιο ταχυτήτων Drive με την εσωκλειόμενη κατοικία για τους ηλιακούς ιχνηλάτες
Περιγραφή προϊόντων
Τα πρότυπα γυρίζουν τις κινήσεις εγκαθίστανται με μια ανοικτή κατοικία ενώ μια ανοικτή κατοικία αποτυγχάνουν να δώσει στα μέρη μια καλή εκτίμηση IP. Οι γυρίζοντας κινήσεις του Hangtuo είναι με την εσωκλειόμενη κατοικία που παρέχει τη γυρίζοντας κίνηση μια προστασία εισόδου IP66. Αυτός βοηθά τη γυρίζοντας κίνηση μπορεί να εργαστεί στο σκληρό περιβάλλον. Η γυρίζοντας κίνησή μας έχει το χαρακτηριστικό γνώρισμα του μόνου άξονα σκουληκιών κλεψυδρών κλειδώματος. Μόλις επιστραφεί η εισαγωγή πηγής ισχύος σε ουδέτερο, ο άξονας σκουληκιών θα κλειδώσει το φορτίο στη θέση χωρίς απαίτηση οποιασδήποτε εξωτερικής φρενάροντας συσκευής.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους ηλιακούς ιχνηλάτες, τους ανεμοστροβίλους, τα δορυφορικά πιάτα κεραιών και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες, το ρομπότ κ.λπ.
Μεταφορά, χειρισμός & αποθήκευση
Η μεταφορά μόνο στην οριζόντια θέση, επιδράσεις πρέπει να αποφευχθεί.
Η εργασία ένδυσης φορά γάντια και είναι προσεκτική κατά τη χειρισμό γυρίζει την κίνηση.
Χρησιμοποιήστε τις τρύπες των δαχτυλιδιών γυρίζει τις κινήσεις για να καθορίσει τα μπουλόνια για το χρηματοκιβώτιο που ανυψώνει, που χειρίζεται και τοποθέτηση.
Το κατάστημα μόνο σε μια οριζόντια θέση και στα κλειστά δωμάτια, το κρατά μακρυά από να πάρει υγρό, η προστασία διάβρωσης επιφάνειας των εκτεθειμένων επιφανειών ζευγαρώματος διαρκεί περίπου 1 μήνα στην κλειστή συσκευασία. Η πιό μακροχρόνια αποθήκευση περιόδου απαιτεί τα ειδικά προστατευτικά μέτρα.
Μεταφορά των ανοιγμένων γυρίζοντας κινήσεων
Το κατάλληλο ανυψωτικό εργαλείο χρήσης δεν μεταφέρει ποτέ το προϊόν κάθετα
Ανοιγμένος γυρίστε τις κινήσεις μπορεί να μεταφερθεί με το ανυψωτικό εργαλείο υπό τους ακόλουθους όρους:
1. Το ανυψωτικό εργαλείο πρέπει να διαμορφωθεί κατάλληλα για το φορτίο μεταφορών μονάδων.
2. Τα μπουλόνια δαχτυλιδιών πρέπει να διαμορφωθούν κατάλληλα για το βάρος της μονάδας μεταφορών.
3. Γυρίστε την κίνηση θα μεταφερθεί μόνο από μόνο του.
4. Η μεταφορά μέσα στην επιχείρηση θα εκτελεσθεί μόνο οριζόντια.
