Λεπτομέρειες:
|
| Πρότυπο: | SE12 | Αναλογία εργαλείων: | 78:1 |
|---|---|---|---|
| Εφαρμογή: | δίπλωμα του γερανού φορτηγών βραχιόνων | Μετάδοση: | Υδραυλική μετάδοση |
| Οδηγός: | Υδραυλική μηχανή | Εξουσιοδότηση: | 1 έτος |
| Πιστοποιητικά: | ISO9001, CE | Μέγεθος: | Μικρή κλίμακα |
| Επισημαίνω: | SE12 υδραυλικός γυρίστε το Drive,Υδραυλικός γυρίστε την υψηλή ροπή Drive,Το μόνο σκουλήκι κλειδώματος γυρίζει το Drive |
||

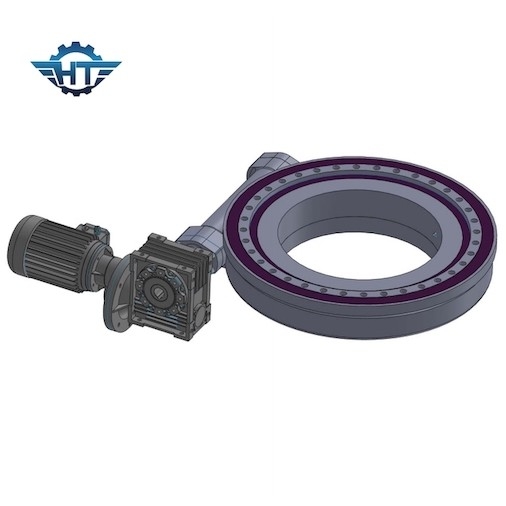

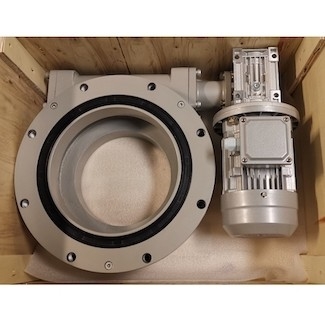

SE12 υψηλά υδραυλικά γυρίζοντας Drive κλειδώματος ροπής μόνα για το δίπλωμα του γερανού φορτηγών βραχιόνων
Μόνη περιγραφή Drive κλειδώματος υδραυλική γυρίζοντας
Γυρίζοντας κίνηση δαχτυλιδιών, γνωστή επίσης όπως τα γυρίζοντας ρουλεμάν ή ρουλεμάν περιστροφικών πλακών, το οποίο είναι σε θέση να στηρίξει το υψηλό αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Είναι γνωστό όπως: οι «ενώσεις μηχανών», αυτό είναι τα ουσιαστικά μέρη μετάδοσης μηχανημάτων μεταξύ δύο αντικειμένων που πρέπει να είναι σχετική περιστροφική κίνηση. Μπορεί να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα, ή στους πολλαπλάσιους άξονες από κοινού.
Πλεονεκτήματα
1. Μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα
2. Διάστημα αποταμίευσης στις εγκαταστάσεις
3. Μεγιστοποιήστε τη χωρητικότητα φορτίων σε ένα συμπαγές σχέδιο
4. Εκτενής διάρκεια ζωής
5. Μειωμένα κόστη συντήρησης
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Εφαρμογές
Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, όλους τους τύπους γερανών, την εναέρια λειτουργώντας πλατφόρμα, τα ηλιακά ακολουθώντας συστήματα και τα συστήματα αιολικής ενέργειας. Τα ηλεκτρικά και πλανητικά κιβώτια ταχυτήτων μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
