Λεπτομέρειες:
|
| Πρότυπο: | SE14" | Πιστοποιητικό: | ISO9001, CE |
|---|---|---|---|
| Χρώμα ζωγραφικής: | όπως ζητείται | Κράτημα της ροπής: | 54200 NM |
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
| Αξονικό φορτίο: | kN 680 | Ριζικό φορτίο: | kN 230 |
| Επισημαίνω: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

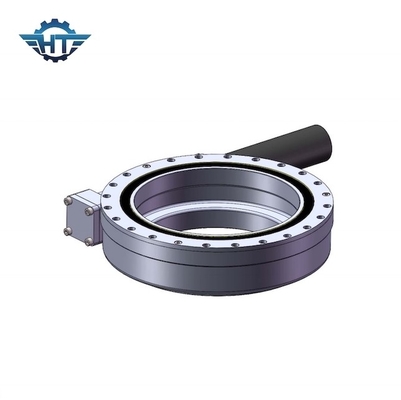

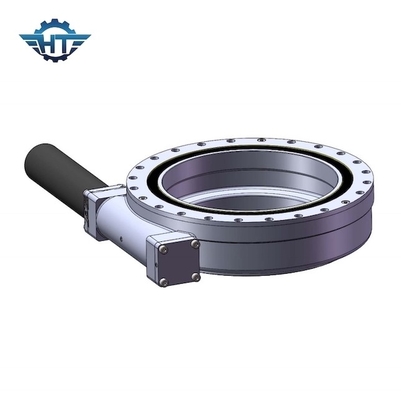

IP66 το εσωκλειόμενο μακράς διαρκείας υδραυλικό εργαλείο σκουληκιών γυρίζει το Drive για τοποθετημένη την αράχνη πλατφόρμα
Το υδραυλικό εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση ή το γυρίζοντας δαχτυλίδι μπορεί να αντιμετωπιστεί ως κιβώτιο ταχυτήτων επειδή τα τμήματα πυρήνων είναι να γυρίσουν άξονας συμπεριφοράς και σκουληκιών. Αποτελείται επίσης από τα βοηθητικά συστατικά όπως οι σφραγίδες, η κατοικία, και η μηχανή. Η μηχανή είναι συνήθως μηχανή ΣΥΝΕΧΩΝ πλανητική εργαλείων, μηχανή εργαλείων εναλλασσόμενου ρεύματος ή υδραυλική μηχανή. Η υδραυλική μηχανή χρησιμοποιείται κυρίως στα μηχανήματα κατασκευής ως σύστημα κίνησης δύναμης. Το γυρίζοντας κιβώτιο ταχυτήτων μπορεί εύκολα να αντισταθεί τις αξονικές και ακτινωτές δυνάμεις.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Χαρακτηριστικά γνωρίσματα
Το γυρίζοντας κιβώτιο ταχυτήτων κίνησης έχει το αντίστροφο self-locking χαρακτηριστικό που ενισχύει πολύ τη σταθερότητα του παράγοντα ασφάλειας συστημάτων και αύξησης. Έναντι των παραδοσιακών προϊόντων ταλάντευσης, το γυρίζοντας κιβώτιο ταχυτήτων κίνησης είναι εύκολο να εγκατασταθεί, εύκολο να διατηρηθεί, και σώζει το ιδιαίτερο διάστημα εγκαταστάσεων. Το γυρίζοντας κιβώτιο ταχυτήτων κίνησης υιοθετεί την τεχνολογία σκουληκιών κλεψυδρών που παρέχει περισσότερη επαφή δοντιών, κατά συνέπεια υψηλότερη ροπή. Το γυρίζοντας εργαλείο και raceway σκληραίνουν την τεχνολογία επεξεργασίας για να αυξήσουν τη γυρίζοντας ζωή τομέων της κίνησης. Το γυρίζοντας κιβώτιο ταχυτήτων κίνησης εσωκλείεται πλήρως που θα μπορούσε να προστατεύσει την κίνηση από τις διάφορες περιβαλλοντικές συνθήκες όπως η σκόνη, το νερό, η άμμος κ.λπ.
Εφαρμογές
Αράχνη-τοποθετημένη εφαρμογή πλατφορμών
Το αυτοκίνητο πολυόροφων κτιρίων αράχνη-τύπων είναι κυρίως στο μη χαρακτηρισμένο τύπο ροδών, μη χαρακτηρισμένες λαστιχένιες μέθοδοι περπατήματος δεύτερου τύπου διαδρομής.
Το χαρακτηριστικό σχέδιο δομών:
1 όχημα εργασίας μεγάλου υψομέτρου σχεδίου μηχανισμών ποδιών έχει τους διαφορετικούς τύπους ποδιών, στο επίπεδο και εξασφαλίζει τη σταθερότητα ολόκληρου του ρόλου εργασίας οχημάτων, απαίτηση ισχυρή και αξιόπιστη, εύκολος να λειτουργήσει.
2 πόδια οχημάτων εργασίας μεγάλου υψομέτρου προσδιορισμού έκτασης ποδιών είναι θέτουν γενικά μπρος-πίσω, και επεκτείνονται και στις δύο πλευρές, κάθετη κατεύθυνση σημείου υποστήριξης ποδιών της επιλογής θέσης να είναι κατάλληλα, η αρχή της είναι ότι η λειτουργούσα πλατφόρμα στο φορτίο βαθμολόγησης και η πιό πολύ (μεγάλη) λειτουργούσα σειρά, η σταθερότητα του οχήματος για να καλύψει τις απαιτήσεις.
