Λεπτομέρειες:
|
| Τόπος καταγωγής: | Changzhou, Κίνα (ηπειρωτική χώρα) | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
|---|---|---|---|
| Αισθητήρες Hall: | Προαιρετικός | Τύπος μηχανής: | πλανητικός βουρτσισμένος κινητήρας συνεχούς ρεύματος |
| Χαρακτηριστικό γνώρισμα: | Συνολικά εσωκλειόμενος | Υλικό: | QT |
| Εφαρμογή: | Συγκεντρωμένος απορροφητής θερμότητας | μόνο κλείδωμα: | Ναι |
| Επισημαίνω: | Το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive,24VDC το εργαλείο σκουληκιών γυρίζει το Drive,Το εργαλείο σκουληκιών υψηλής ακρίβειας γυρίζει το Drive |
||

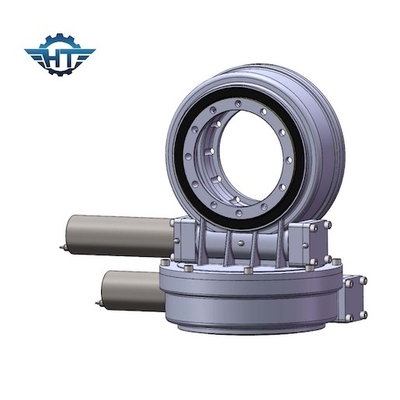

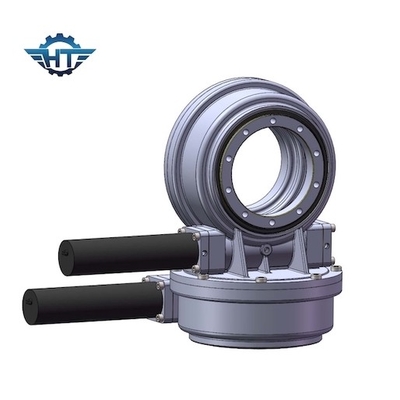

SDE3 το διπλό εργαλείο σκουληκιών άξονα γυρίζει το Drive, υψηλή ακρίβεια για το συγκεντρωμένο απορροφητή θερμότητας
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Πώς να επιλέξει μια συσκευή μετάδοσης για το φωτοθερμικό σύστημα ηλεκτρικής παραγωγής πύργων
Η συσκευή μετάδοσης είναι σημαντική στην αποδοτικότητα του σταθμού παραγωγής ηλεκτρικού ρεύματος πύργων
Στο φωτοθερμικό σταθμό παραγωγής ηλεκτρικού ρεύματος πύργων, οι δεκάδες χιλιάδων καθρέφτες συλλέγουν την ηλιακή ακτινοβολία στον απορροφητή θερμότητας στο τέλος του θερμότητα-απορροφώντας πύργου προκειμένου να συλλεχθούν οι υψηλές θερμοκρασίες και να μαζευτεί η θερμότητα. Προκειμένου να εξασφαλιστεί συνεχής και σταθερή συλλογή της θερμότητας, ο καθρέφτης πρέπει πάντα να ακολουθήσει τη θέση του ήλιου, μέσω της συσκευής μετάδοσης στην οριζόντια κατεύθυνση αζιμουθίου και ανύψωσης της μετακίνησης (διπλός άξονας).
Η πιό κοινή συσκευή μετάδοσης είναι πύργος CSP-γυρίζει την κίνηση
Γυρίστε την κίνηση οδηγείται συνήθως από μια μηχανή για να οδηγήσει την περιστροφή του καθρέφτη στην κατεύθυνση των δύο αξόνων. Δεδομένου ότι μια μηχανή ακρίβειας, η εφαρμογή γυρίζει η κίνηση στη φωτοθερμική βιομηχανία ηλεκτρικής παραγωγής πρέπει να ελέγξει την ακρίβεια καταδίωξης μέσα σε 1mrad. Η διπλή επιφάνεια ροδών και δοντιών σκουληκιών δομών φακέλων που παγιδεύει την περιοχή είναι μεγάλη, η ακρίβεια μετάδοσης είναι υψηλότερη, η αντίσταση αντίκτυπου είναι ισχυρή, το χαμηλό ποσοστό ένδυσής του μπορεί να εξασφαλίσει μακροπρόθεσμη χρήση υπό τους όρους της ακρίβειας και της ζωής, καταλληλότερους για το φωτοθερμικό σταθμό παραγωγής ηλεκτρικού ρεύματος στα βορειοδυτικά του σκληρού περιβάλλοντος.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Προδιαγραφές μηχανών
βουρτσισμένη 24V ΣΥΝΕΧΉΣ μηχανή
Προδιαγραφή:
Τάση: 24VDC
Προαιρετική τάση: 12V, 48V
Κανένα ρεύμα φορτίων: 0.6A (ανώτατος)
Καμία ταχύτητα παραγωγής φορτίων: 3.2 περιστροφή/λεπτό
Καμία ταχύτητα φορτίων: 1300 περιστροφές/λεπτό
Εκτιμημένη ταχύτητα: 2 περιστροφές/λεπτό
Εκτιμημένη ροπή: 43 NM
Ανώτατη ροπή: 48 NM
Εκτιμημένο ρεύμα: 1.8A (ανώτατος)
Κατηγορία IP: IP55
Βάρος: 2000 γ
Άξονας: 12mm
Η τάση, η ισχύς και η ταχύτητα μηχανών θα προσαρμοστούν σύμφωνα με το αίτημά σας κάτω από την περίσταση της εφαρμόσιμης διάστασης.
