Λεπτομέρειες:
|
| Τύπος: | SE1 γυρίζοντας Drive | Υλικό: | 42CrMo, 50Mn |
|---|---|---|---|
| Εξουσιοδότηση: | 5~10 έτη | Μεγέθη: | 3 ίντσες σε 25 ίντσες |
| Εφαρμογή: | Βιομηχανικές μηχανές | Χρώμα: | Πελάτης που απαιτείται |
| Δομή: | Εσωκλειόμενος ενιαίος άξονας | Προστασία: | IP66 |
| Επισημαίνω: | 1 σκουληκιών ίντσες μετάδοσης εργαλείων,Βιομηχανικό Drive ιχνηλατών μηχανών ηλιακό,1 ίντσες ηλιακός γυρίστε την κίνηση |
||

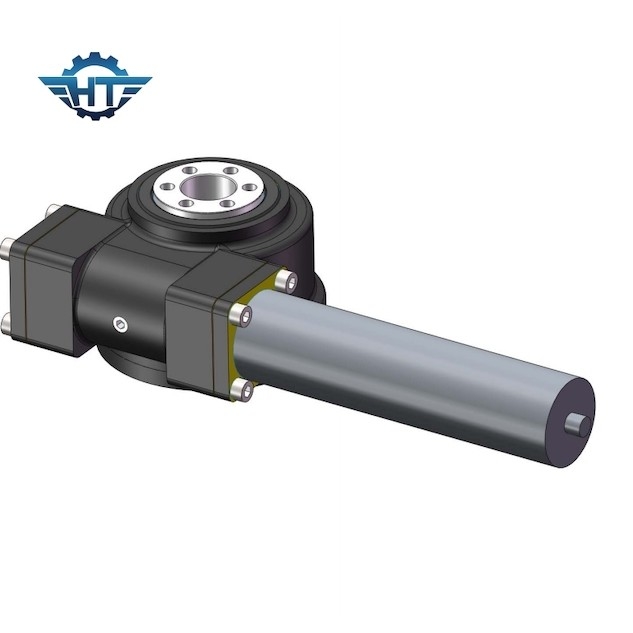

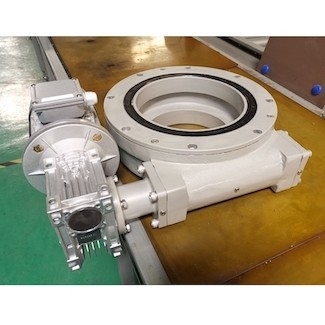

1 σκουληκιών μικρών γυρίζοντας ίντσες Drive Drive για τη ηλιακή ενέργεια και τις βιομηχανικές μηχανές
Μικρή γυρίζοντας περιγραφή Drive Drive σκουληκιών
Οι κοινές εφαρμογές είναι γενικά μηχανήματα εφαρμοσμένη μηχανική και κατασκευή. Μπορεί να εφαρμοστεί επίσης σε ηλιακό, τον αέρα και μηχανήματα αυτόματης καταδίωξης ποικιλίας που χρειάζονται τη μακροπρόθεσμη λειτουργία. Λόγω της συμπαγούς δομής, η κοντή αλυσίδα μετάδοσης, γυρίζει την κίνηση είναι ευκολότερη να επιτύχει την υψηλή ακρίβεια και τον ευκολότερο ψηφιακό έλεγχο, έτσι υπάρχουν πολλές εφαρμογές στον τομέα των βιομηχανικών ρομπότ. Γυρίστε την κίνηση είναι εύχρηστος και εύκολος να εγκαταστήσει και να σώσει το διάστημα. Όταν επίλεκτος ο κατάλληλος γυρίζει την κίνηση, εξετάστε αρχικά εάν το αξονικό ακτινωτό ρουλεμάν, που ανατρέπουν τη ροπή και άλλες παράμετροι ικανοποιούν με τη χρήση, το δευτερόλεπτο, γυρίζει την τελική ταχύτητα παραγωγής της κίνησης δεν μπορεί να υπερβεί 3 περιστροφές/λεπτό, προκειμένου να εξασφαλιστεί η κανονική ζωή υπηρεσιών του προϊόντος.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Μέθοδοι εγκατάστασης
Οριζόντια εγκατάσταση
Να τοποθετήσει γυρίζει την άνω πλευρά κίνησης - κάτω στο αζιμούθιο ο άξονας συστήνεται για τις ηλιακές εφαρμογές για να παρασχεθεί η καλύτερη προστασία και να αυξηθεί η προστασία στον άξονα ανύψωσης. Για άλλες εφαρμογές, ο τοποθετώντας προσανατολισμός πρέπει να βασιστεί σε μια αξιολόγηση του βαθμού προστασίας και πρέπει να παρέχει την καλύτερη προστασία.
κάθετη εγκατάσταση
Συστήνεται να εγκατασταθεί η γυρίζοντας κίνηση στις ηλιακές εφαρμογές που αναφέρονται στο συνημμένο σχέδιο για την καλύτερη προστασία. Για άλλες εφαρμογές, ο τοποθετώντας προσανατολισμός πρέπει να βασιστεί σε μια αξιολόγηση του βαθμού προστασίας και πρέπει να παρέχει την καλύτερη προστασία.
