Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SE21" |
|---|---|---|---|
| Αναλογία εργαλείων: | 125:1 | Εκτιμημένη ροπή παραγωγής: | kNm 16 |
| Ροπή κλίσης: | kNm 205 | Αποδοτικότητα: | 40% |
| Χρώμα: | RAL 9006 | Υλικά σφραγίδων: | NBR+PVC |
| Επισημαίνω: | IP66 τύλιγμα της μετάδοσης εργαλείων σκουληκιών,Η κατηγορία διάβρωσης ηλιακή γυρίζει το Drive,C5 η κατηγορία διάβρωσης γυρίζει τη μηχανή Drive |
||

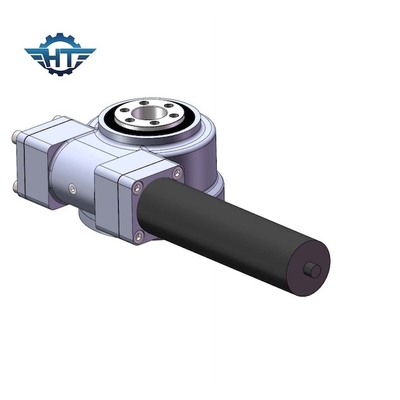

IP66 τύλιγμα της μετάδοσης εργαλείων σκουληκιών, κατηγορία διάβρωσης C5 για τα ηλιακά ακολουθώντας συστήματα
Τυλίγοντας το εργαλείο σκουληκιών γυρίστε την περιγραφή Drive
Να γυρίσει που αντέχει ή γυρίζει την κίνηση δαχτυλιδιών είναι ένα περιστροφικό ρουλεμάν κυλώ-στοιχείων που μπορεί χαρακτηριστικά υποστηρίζει ένα βαρύ φορτίο αλλά την αργός-στροφή.
Η γυρίζοντας εφαρμογή της κίνησης είναι εκτενής και έχει αυξηθεί σημαντικά. Μιά φορά πρώτιστα χρησιμοποιημένες για τη μεταλλεία και τη βαριά κατασκευή, γυρίζοντας οι τώρα εφαρμογές κίνησης περιλαμβάνουν τη ηλιακή ενέργεια, τους ανεμοστροβίλους και ακόμη και τους γύρους διασκέδασης. Οι βιομηχανίες γυρίζουν για να γυρίσουν τις κινήσεις που απαιτούν την τεράστιες δύναμη, την ακρίβεια, την ασφάλεια, και την αποδοτικότητα.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Χαρακτηριστικά γνωρίσματα
1. Μπορέστε να πάρετε μια μεγάλη αναλογία μετάδοσης
2. Συμπαγέστερο σχέδιο
3. Περισσότερη επαφή δοντιών με τη χρησιμοποίηση τυλίγει το σκουλήκι, το πολυ-δόντι που παγιδεύει τη μετάδοση την κάνει τρέχοντας ομαλά με χαμηλού θορύβου.
4. Self-locking, μπορεί να πραγματοποιήσει αντίστροφος self-locking, δηλαδή, μόνο το σκουλήκι για να οδηγήσει τη ρόδα σκουληκιών. Με αυτό το χαρακτηριστικό γνώρισμα, ο μηχανισμός σκουληκιών που χρησιμοποιείται στα βαριά μηχανήματα μπορεί να διαδραματίσει έναν ρόλο προστασίας ασφάλειας.
5. Υψηλή αποδοτικότητα μετάδοσης, λιγότερη ένδυση.
Εφαρμογές
Τα μηχανήματα εφαρμοσμένης μηχανικής είναι η ευρύτατα χρησιμοποιημένη θέση για να γυρίσουν τα ρουλεμάν, όπως τα γήινα κινούμενα μηχανήματα, οι εκσκαφείς, οι μηχανές αποσύνθεσης, reclaimers στοιβαχτών, τα γκρέιντερ, οι οδικοί κύλινδροι, οι ισχυρές τρυπώντας μηχανές, οι μηχανές διατρήσεων βράχου, κ.λπ.
