Λεπτομέρειες:
|
| Πρότυπο: | VE9 | ΑΝΑΛΟΓΙΑ ΕΡΓΑΛΕΙΩΝ: | 61:1 |
|---|---|---|---|
| Εφαρμογή: | Ακολουθώντας σύστημα ηλιακής θερμότητας | Τόπος καταγωγής: | Changzhou, Κίνα |
| Δομή: | Ελικοειδής σκουλήκι | Πιστοποιητικό: | ISO9001, CE |
| εγκατάσταση: | Κατακόρυφος εγκατεστημένη | Σπασμωδική κίνηση: | <0.1° |
| Επισημαίνω: | Συμπαγές γυρίζοντας Drive κιβωτίων ταχυτήτων σκουληκιών,Γυρίζοντας Drive κιβωτίων ταχυτήτων σκουληκιών 60 KN,Γυρίζοντας Drive ακολουθώντας συστημάτων ηλιακής θερμότητας |
||

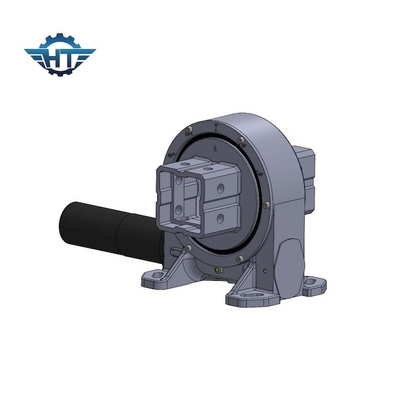

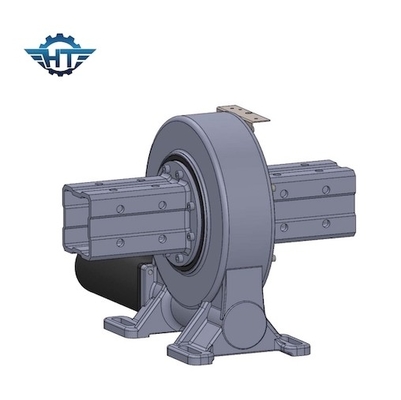

VE9 συμπαγές γυρίζοντας Drive κιβωτίων ταχυτήτων σκουληκιών για το PV, CPV, ακολουθώντας σύστημα ηλιακής θερμότητας CSP
Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών
Λειτουργία: Η γυρίζοντας λειτουργία κινήσεων με την τυποποιημένη τεχνολογία σκουληκιών, στην οποία το σκουλήκι στον οριζόντιο άξονα ενεργεί ως οδηγός για το εργαλείο, γενικά, ο άξονας οδηγείται από την ηλεκτρική μηχανή εργαλείων.
Αναλογία εργαλείων: Η περιστροφή του οριζόντιου σκουληκιού γυρίζει ένα εργαλείο για μια κάθετο άξονα στον άξονα βιδών. Αυτός ο συνδυασμός μειώνει την ταχύτητα της οδηγημένης μονάδας και πολλαπλασιάζει επίσης τη ροπή του η αύξηση του αναλογικά ως ταχύτητα μειώνεται. Η αναλογία ταχύτητας των άξονων εξαρτάται από τη σχέση του αριθμού νημάτων στο σκουλήκι στον αριθμό δοντιών στη ρόδα ή το εργαλείο σκουληκιών.
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Τεχνικές παράμετροι του γυρίζοντας Drive VE9
| Πρότυπο | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενη κατοικία, IP66 |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 7320 N.m |
| Ροπή στιγμής κλίσης | 16.3 Κ N.m | Κράτημα της ροπής | 55 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Εφαρμογές
Οι γυρίζοντας εφαρμογές κίνησης περιλαμβάνουν τους ηλιακούς ιχνηλάτες, CSP, CPV, τους ανεμοστροβίλους, τα πιάτα δορυφόρων και ραντάρ, τους γερανούς φορτηγών, τους ανελκυστήρες ατόμων, τον εξοπλισμό χρησιμότητας, τις υδραυλικές συνδέσεις εξοπλισμού, τον εξοπλισμό εργαλείων πετρελαίου, τους χειριστές ροδών, το digger s, και τους αυτοκίνητους ανελκυστήρες κ.λπ.
